程序手册 5.8 PCB 编辑 Page 5-344 EJS9AC-MB-05P-20 n PCB 数据的印刷 1 选择菜单栏的 [ 文件 ] ® [ 打印 ] ，或者工 具栏的 ( 印刷 ) 。 · 显示出 < 打印 > 画面。 2 进行为印刷所需的设定。 3 点击 [ 确定 ] 。 · 所选择的打印机将开始 印刷。 n 印刷设定项目 项目 说明 ‘ 实际大小 ’ 使图像的倍率为 100% 。 ‘ 适应到单页 ’ 调节图像…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-343
④
CAD
旋转状态
当在
PCB
内存在
CAD
旋转为
[
未确认
]
的元件时，将显示警告对话框。
CAD
旋转状态警告对话框
显示警告时的
CAD
旋转设定
⑤标示符重复
当在
PCB
内存在拥有相同标示符的元件时，将显示警告对话框。
n
警告对话框的显示
/
隐藏
1
打开菜单栏的
[
查看
]
®
[
保存时的警告
显示
]
后，变更显示警告对话框项目的勾
选状态。
·
将变更
PCB
编辑器保存时的警告显示。
*
可通过警告对话框的
‘
从下一次起不显示
’
的复
选框变更为隐藏。
*
在首次启动时，
PCB
编辑器的全部项目都处于
勾选状态。
Project050817S-09C00
Project050817S-10C00
Project050817S-11C00
1
Project050817S-12J00
程序手册
5.8 PCB
编辑
Page 5-344 EJS9AC-MB-05P-20

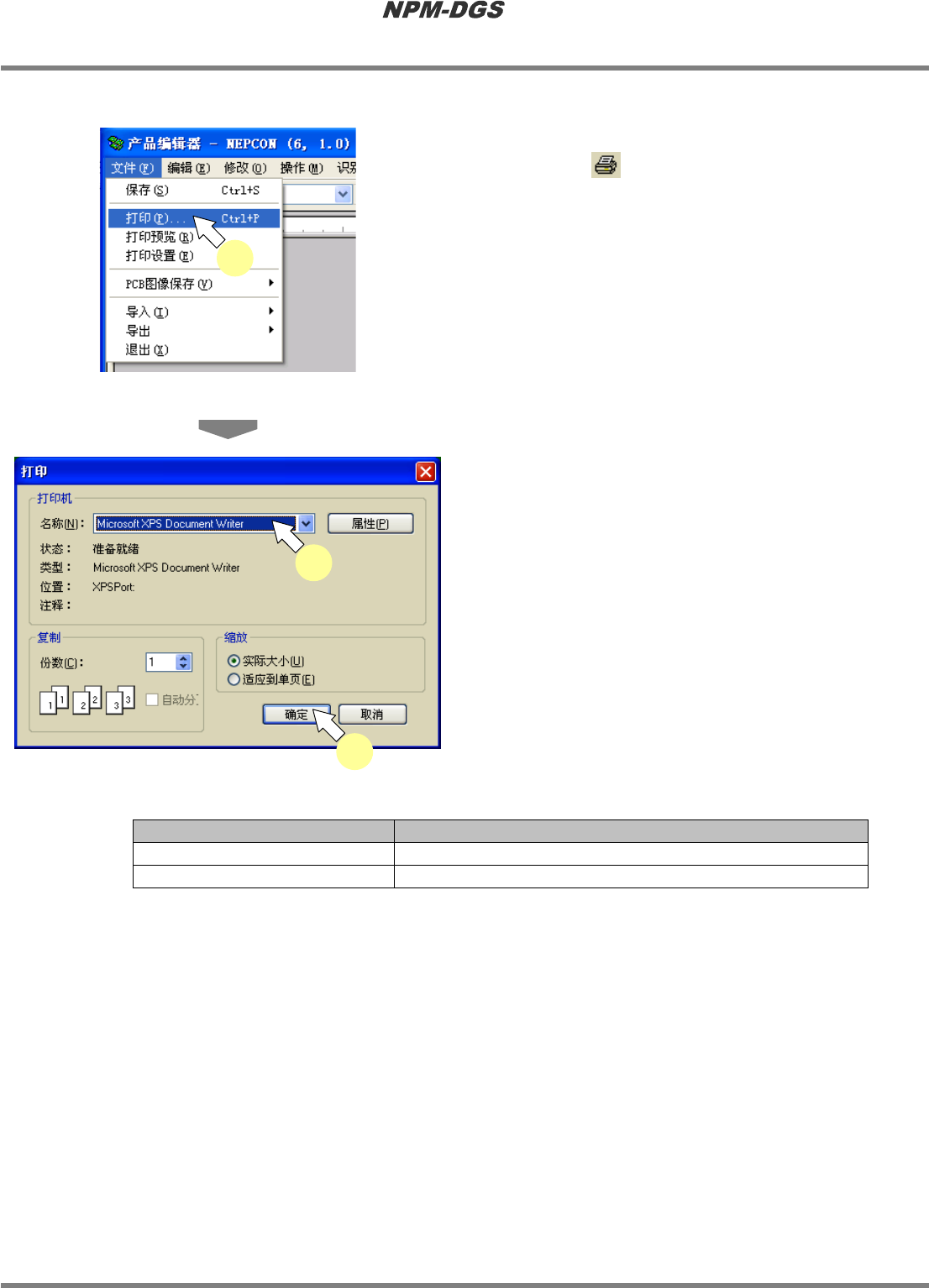

n PCB
数据的印刷
1
选择菜单栏的
[
文件
]
®
[
打印
]
，或者工
具栏的
(
印刷
)
。
·
显示出
<
打印
>
画面。
2
进行为印刷所需的设定。
3
点击
[
确定
]
。
·
所选择的打印机将开始印刷。
n
印刷设定项目
项目
说明
‘
实际大小
’
使图像的倍率为
100%
。
‘
适应到单页
’
调节图像倍率，使印刷范围容纳到
1
页纸中。
Project050810S-03C02
1
Project050810S-05C00
2
3
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-345

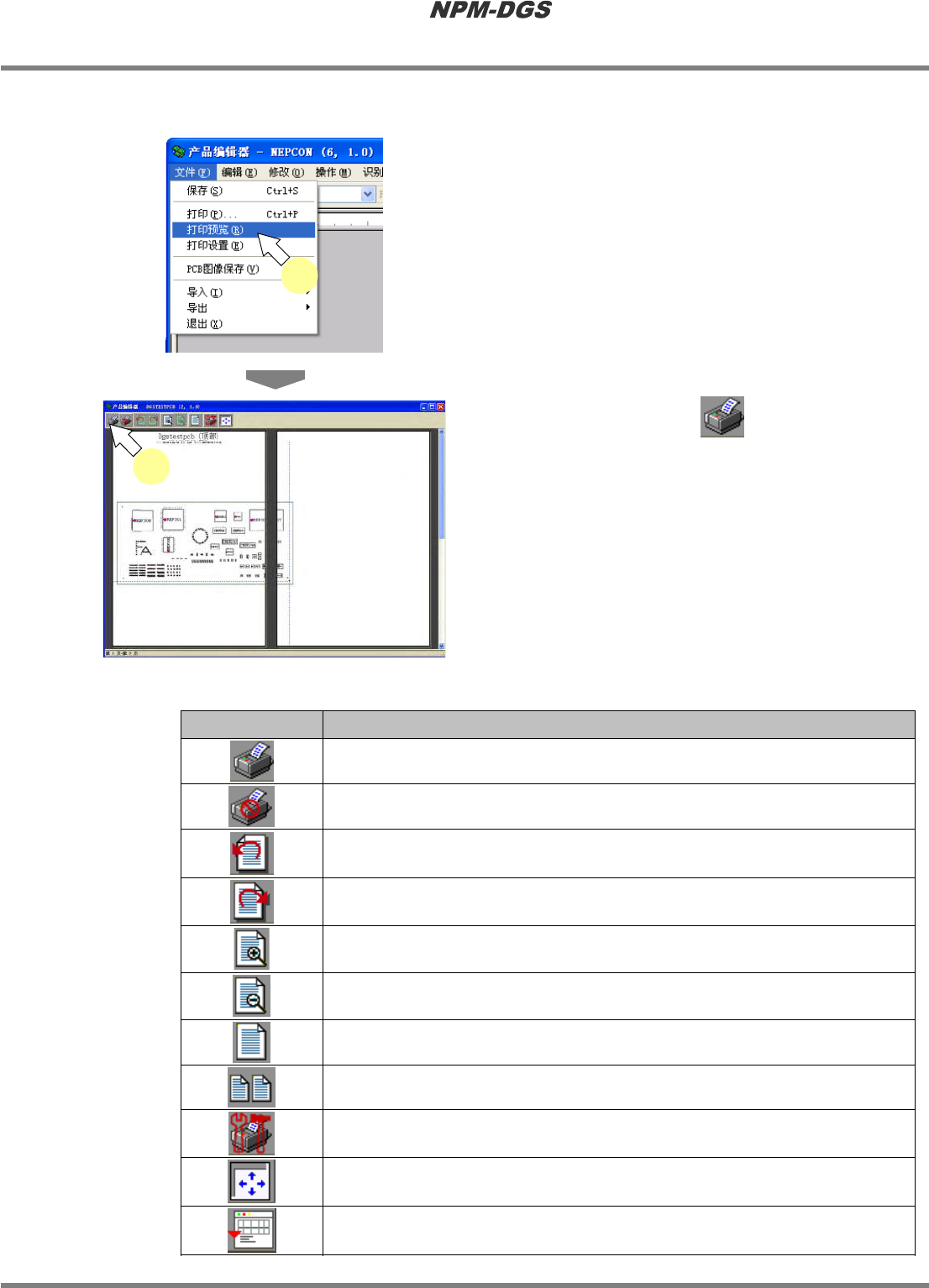

n PCB
数据的印刷预览
1
选择菜单栏的
[
文件
]
®
[
打印预览
]
。
·
显示出所选择的
PCB
编辑器的印刷预览。
2
选择工具栏的
。
·
所选的打印机将开始印刷。
n
菜单
工具栏
说明
进行
PCB
图像的印刷。
关闭
<
打印预览
>
画面，返回
<
产品编辑器
>
画面。
返回前一页。
进入下一页。
放大显示印刷预览。
缩小显示印刷预览。
单页显示印刷预览。
双页显示印刷预览。
启动
<
打印设置
>
画面。
调节图像倍率，使印刷范围容纳到
1
页纸中。
使图像的倍率为
100%
。
Project050810S-07C00
2
Project050810S-06C02
1
