程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-351 5.8.21 BOM 1 通过菜单栏选择 [ 工具 ] ® [ 通过 BOM 进行元件替换 ] 。 · 将显示 < 通过 BOM 进行元件替换 > 的画面。 2 选择需要使用的 CAD 宏。 · 只显示已对 BOM 加以定义的 CAD 宏。 3 选择需要使用的 BOM 文件。 4 选择替换选项。 5 选择替换对象。 6 点击 [ 确定 ]…
程序手册
5.8 PCB
编辑
Page 5-350 EJS9AC-MB-05P-20
n

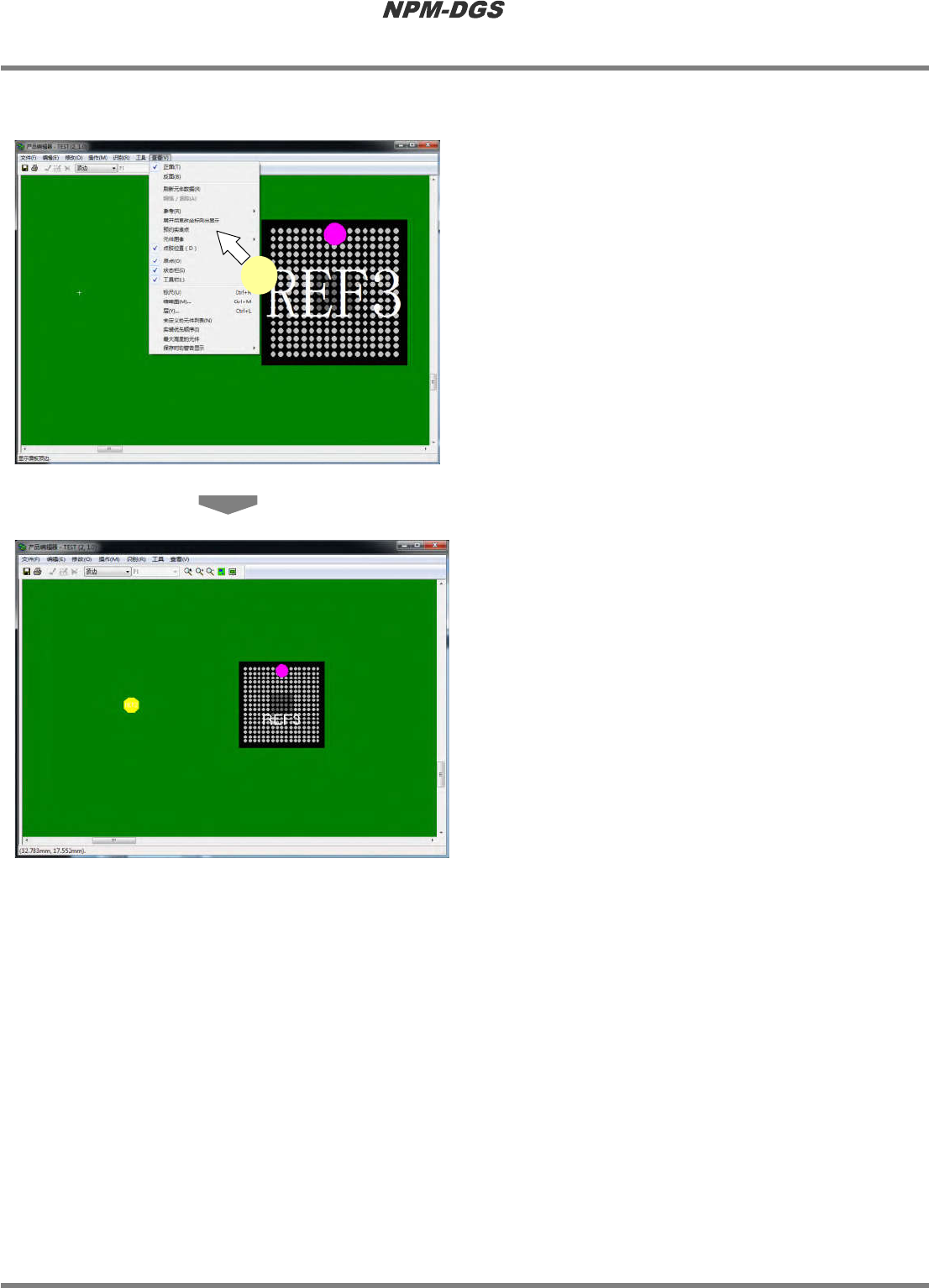

预约实装点的显示
1
在产品编辑器的菜单上，勾选
[
查看
]
®
[
预约实装点
]
。
·
以黄色标记显示预约实装点。
Project050819S-03C00
1
Project050819S-04C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-351
5.8.21 BOM
1
通过菜单栏选择
[
工具
]
®
[
通过
BOM
进行元件替换
]
。
·
将显示
<
通过
BOM
进行元件替换
>
的画面。
2
选择需要使用的
CAD
宏。
·
只显示已对
BOM
加以定义的
CAD
宏。
3
选择需要使用的
BOM
文件。
4
选择替换选项。
5
选择替换对象。
6
点击
[
确定
]
。
n
替换选项
项目
说明
‘
删除已存的实装点后导入
’
覆盖通过
BOM
定义的元件名。没有通过
BOM
定义的标示符为预
约实装点。
‘
覆盖合并竞争
’
以通过
BOM
定义的元件名覆盖。没有通过
BOM
定义的标示符保
持既存的
PCB
数据而不发生变更。
‘
跳过合并竞争
’
只对预约实装点通过
BOM
定义的元件名覆盖。
n
替换对象
项目
说明
‘
仅当前编辑中的画面
’
只替换编辑中的面。
‘
基板两面
’
对两面都执行替换。
Project050814S-01C01
1
Project050820S-01C00
2
4
3
5
6
程序手册
5.8 PCB
编辑
Page 5-352 EJS9AC-MB-05P-20
·
实装点被替换，并以
+
标记显示预约实装点。
*
关于预约实装点，请参照
‘5.8.20
预约实
装点
’
。
Project050819S-02C00
