程序手册 5.8 PCB 编辑 Page 5-352 EJS9AC-MB-05P-20 · 实装点被替换，并以 + 标记显示预约实装 点。 * 关于预约实装点， 请参照 ‘5.8.20 预约实 装点 ’ 。 Project050819S-02C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-351
5.8.21 BOM
1
通过菜单栏选择
[
工具
]
®
[
通过
BOM
进行元件替换
]
。
·
将显示
<
通过
BOM
进行元件替换
>
的画面。
2
选择需要使用的
CAD
宏。
·
只显示已对
BOM
加以定义的
CAD
宏。
3
选择需要使用的
BOM
文件。
4
选择替换选项。
5
选择替换对象。
6
点击
[
确定
]
。
n
替换选项
项目
说明
‘
删除已存的实装点后导入
’
覆盖通过
BOM
定义的元件名。没有通过
BOM
定义的标示符为预
约实装点。
‘
覆盖合并竞争
’
以通过
BOM
定义的元件名覆盖。没有通过
BOM
定义的标示符保
持既存的
PCB
数据而不发生变更。
‘
跳过合并竞争
’
只对预约实装点通过
BOM
定义的元件名覆盖。
n
替换对象
项目
说明
‘
仅当前编辑中的画面
’
只替换编辑中的面。
‘
基板两面
’
对两面都执行替换。
Project050814S-01C01
1
Project050820S-01C00
2
4
3
5
6
程序手册
5.8 PCB
编辑
Page 5-352 EJS9AC-MB-05P-20
·

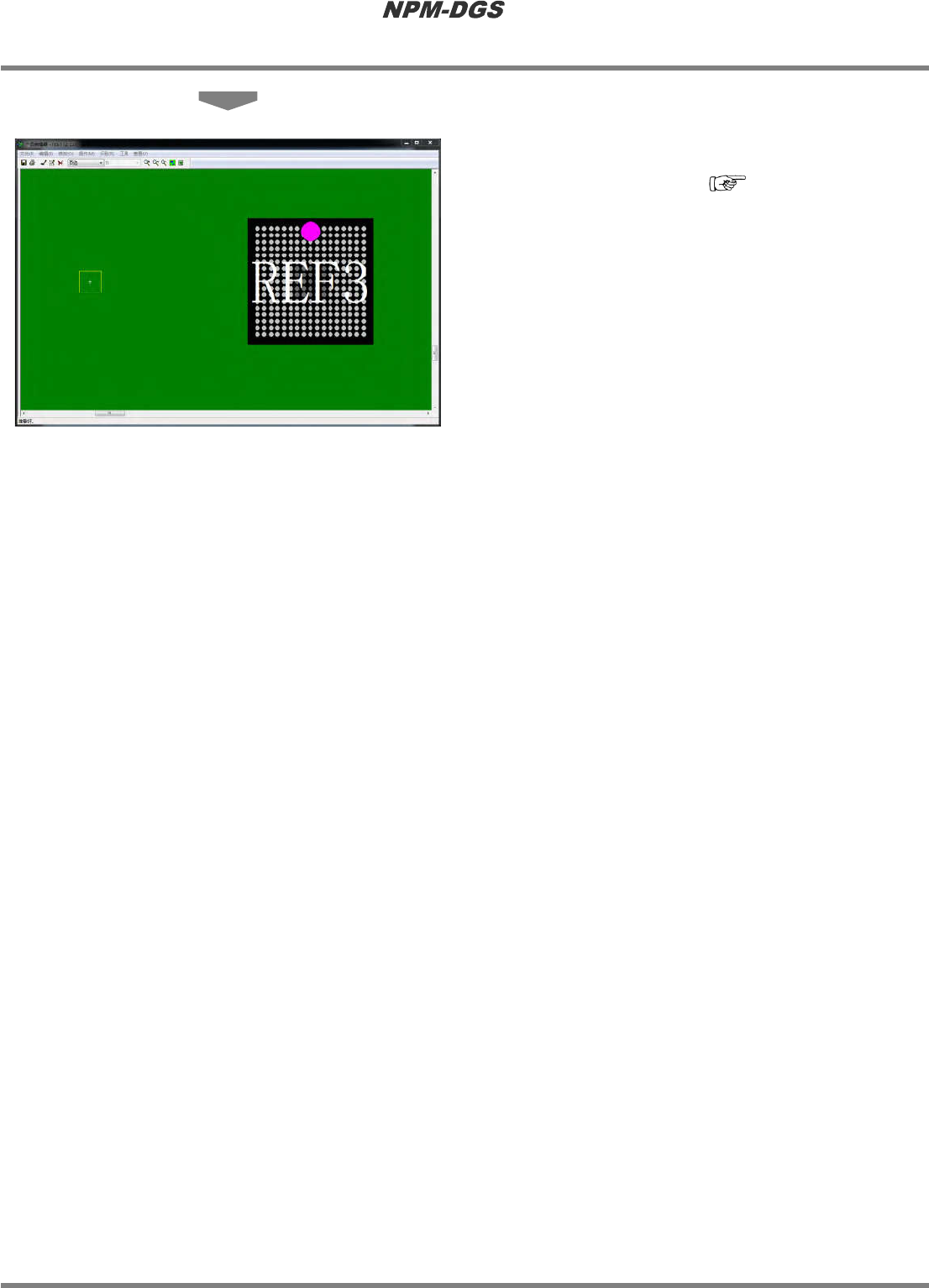

实装点被替换，并以
+
标记显示预约实装点。
*
关于预约实装点，请参照
‘5.8.20
预约实
装点
’
。
Project050819S-02C00
程序手册
5.9 PCB
搜索
EJS9AC-MB-05P-20 Page 5-353

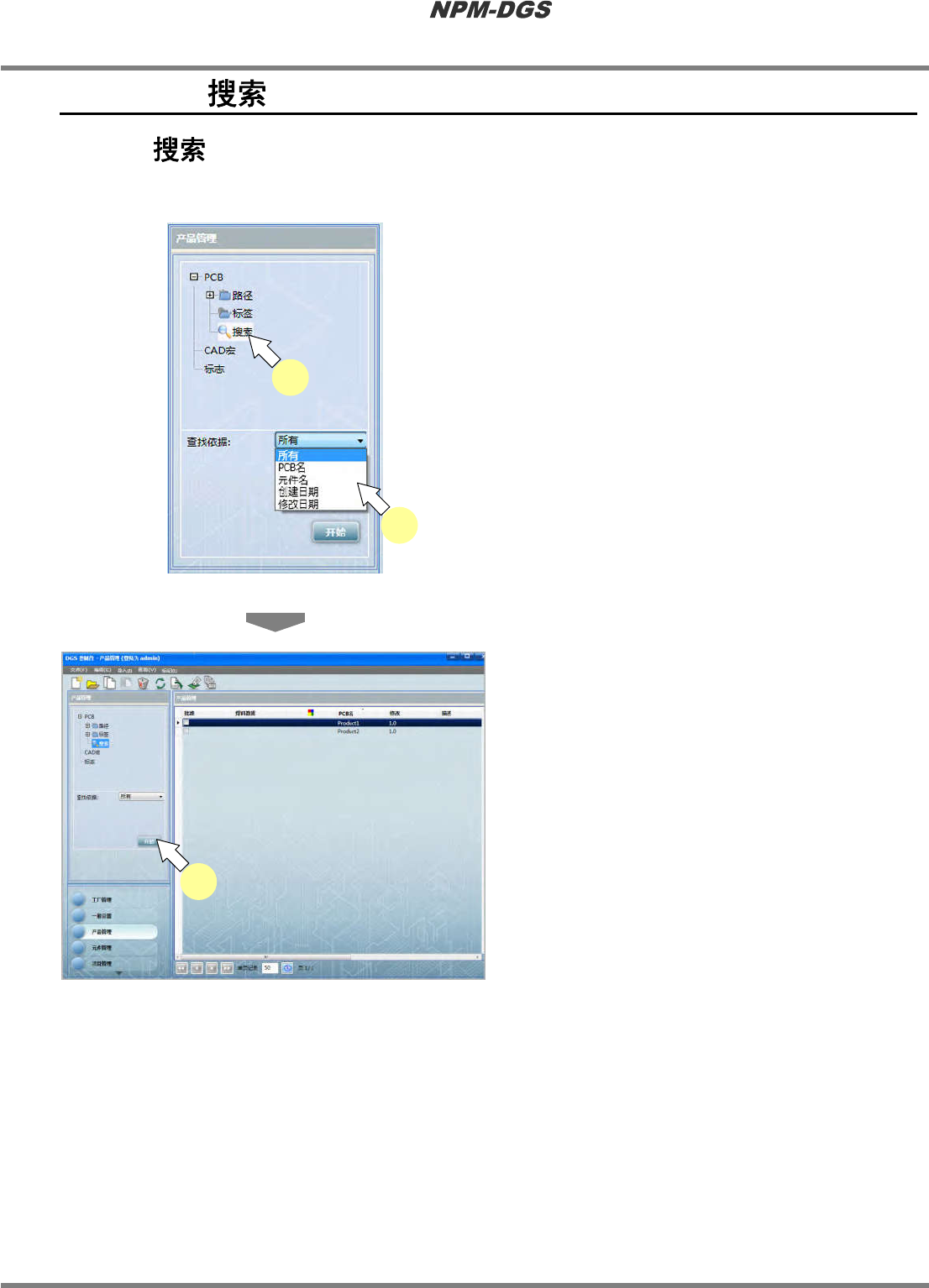

5.9 PCB
5.9.1
搜索
PCB
，并在
PCB
一览表中仅显示所搜索的
PCB
。
1
选择
[
搜索
]
。
2
选择搜索方法。
·
搜索方法有
[
所有
]
、
[PCB
名
]
、
[
元件名
]
、
[
创建
日期
]
、
[
修改日期
]
。
3
点击
[
开始
]
。
·
实行搜索后，所搜索的
PCB
被显示在
PCB
一
览表中。
Project050901S-01C03
1
2
Pro
j
ect050901S-02C05
3
