程序手册 5.9 PCB 搜索 EJS9AC-MB-05P-20 Page 5-359 n 标签管理 1 选择菜单栏的 [ 标记 ] ® [ 标记管理 ] ，或 者工具栏的 。 · 显示出 < 标记 > 画面。 2 添加新标签。 · 添加时，输入 ‘ 新标记 ’ ，然后点击 [ 添加 ] 。 3 删除标签。 · 删除时，在一览表中选 择标签，点击 [ 删除 ] 。 4 点击 [ 关闭 ] 。 · 关闭 < 标记 >…
程序手册
5.9 PCB
搜索
Page 5-358 EJS9AC-MB-05P-20
n

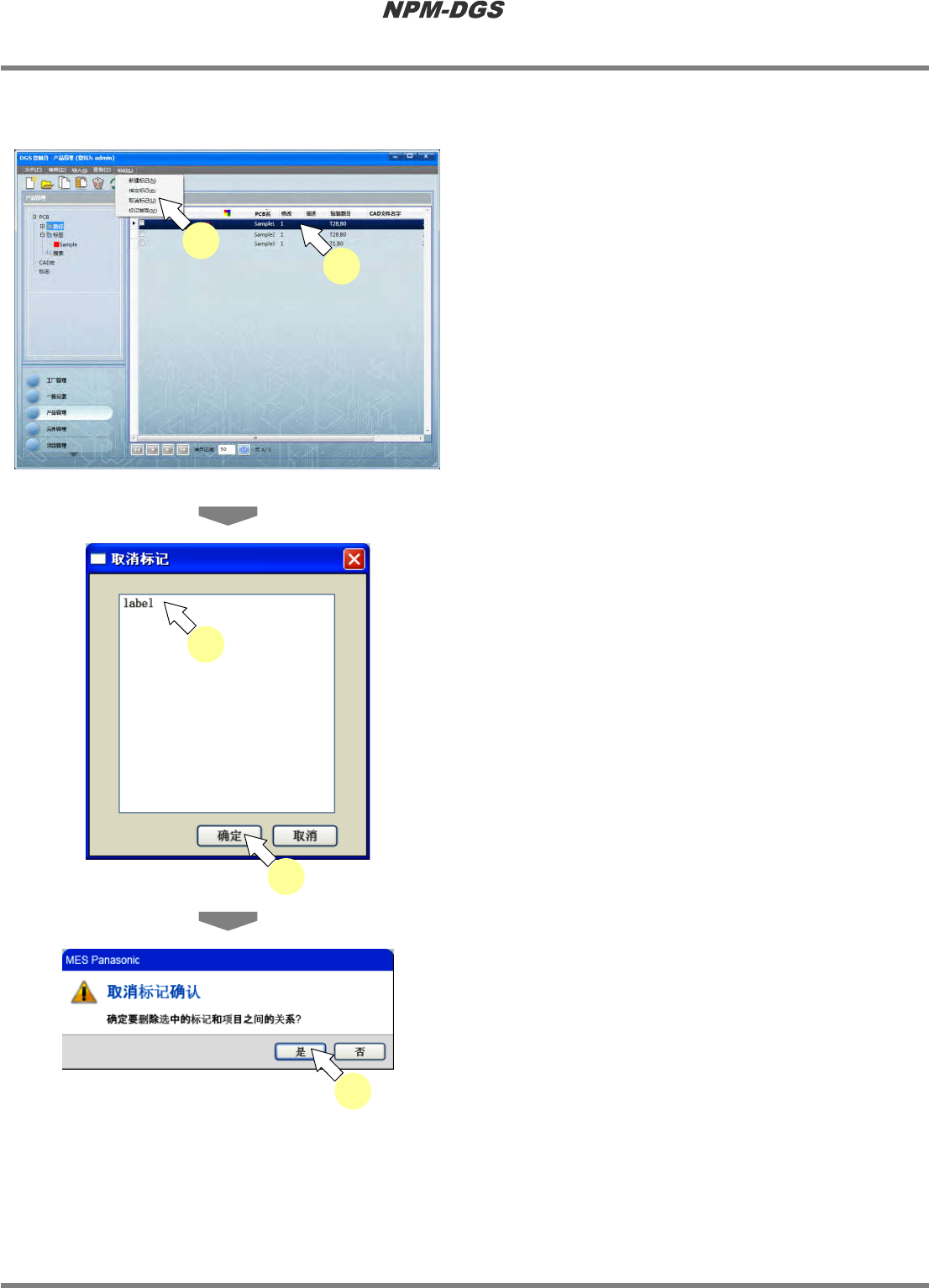

取下标签
1
在
PCB
一览表中选择要取下标签的
PCB
。
2
选择菜单栏的
[
标记
]
®
[
取消标记
]
。
·
显示出
<
取消标记
>
画面。
3
选择标签。
4
点击
[
确定
]
。
·
显示出确认对话框。
5
点击
[
是
]
。
·
在
PCB
上取下标签。
Project050902S-09C00
5
Project050902S-08C00
2
1
Project050902S-08C00
3
4
程序手册
5.9 PCB
搜索
EJS9AC-MB-05P-20 Page 5-359
n

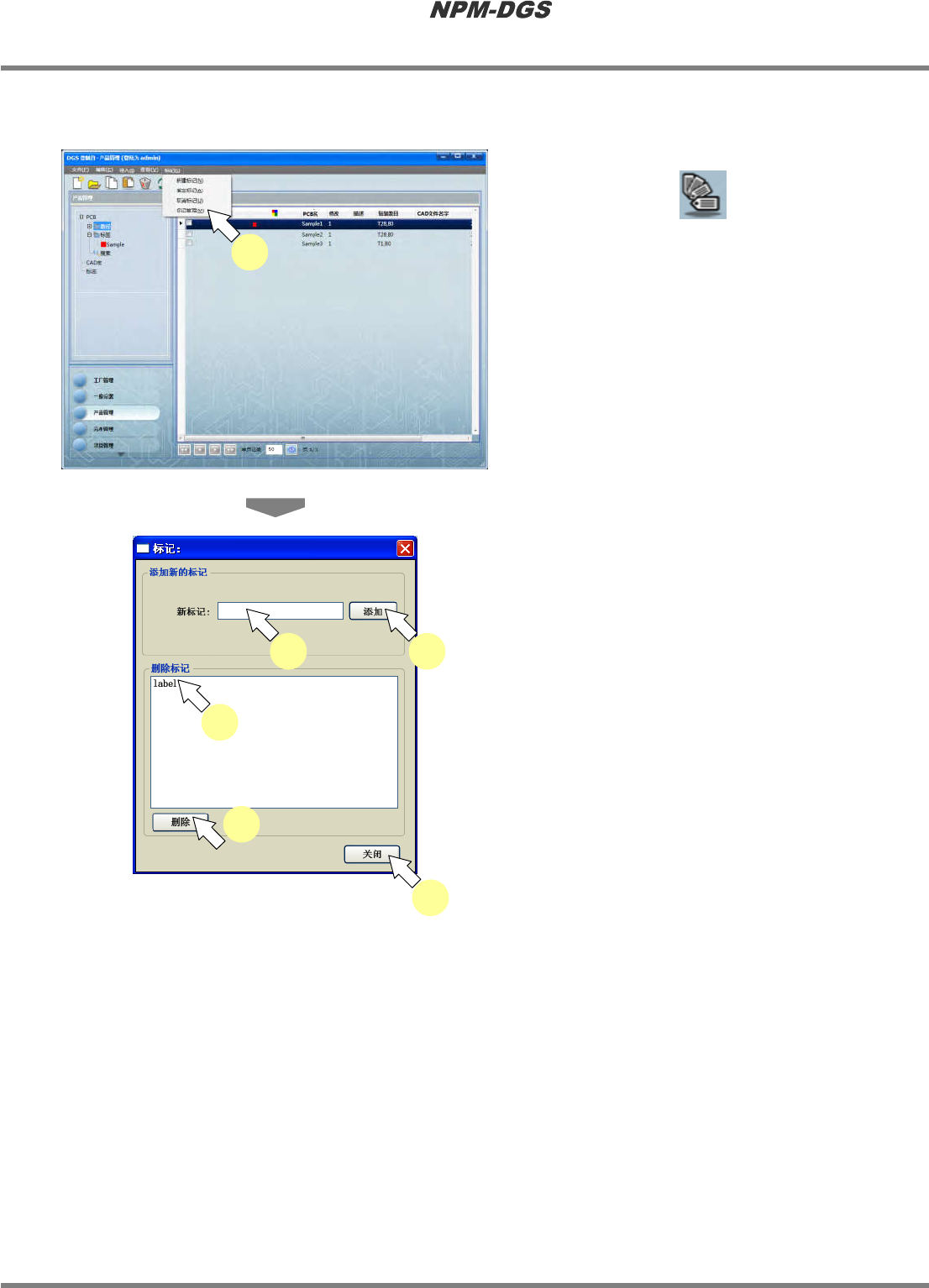

标签管理
1
选择菜单栏的
[
标记
]
®
[
标记管理
]
，或
者工具栏的
。
·
显示出
<
标记
>
画面。
2
添加新标签。
·
添加时，输入
‘
新标记
’
，然后点击
[
添加
]
。
3
删除标签。
·
删除时，在一览表中选择标签，点击
[
删除
]
。
4
点击
[
关闭
]
。
·
关闭
<
标记
>
画面。
Project050902S-10C04
1
Project050902S-12C00
2 2
3
3
4
程序手册
5.9 PCB
搜索
Page 5-360 EJS9AC-MB-05P-20

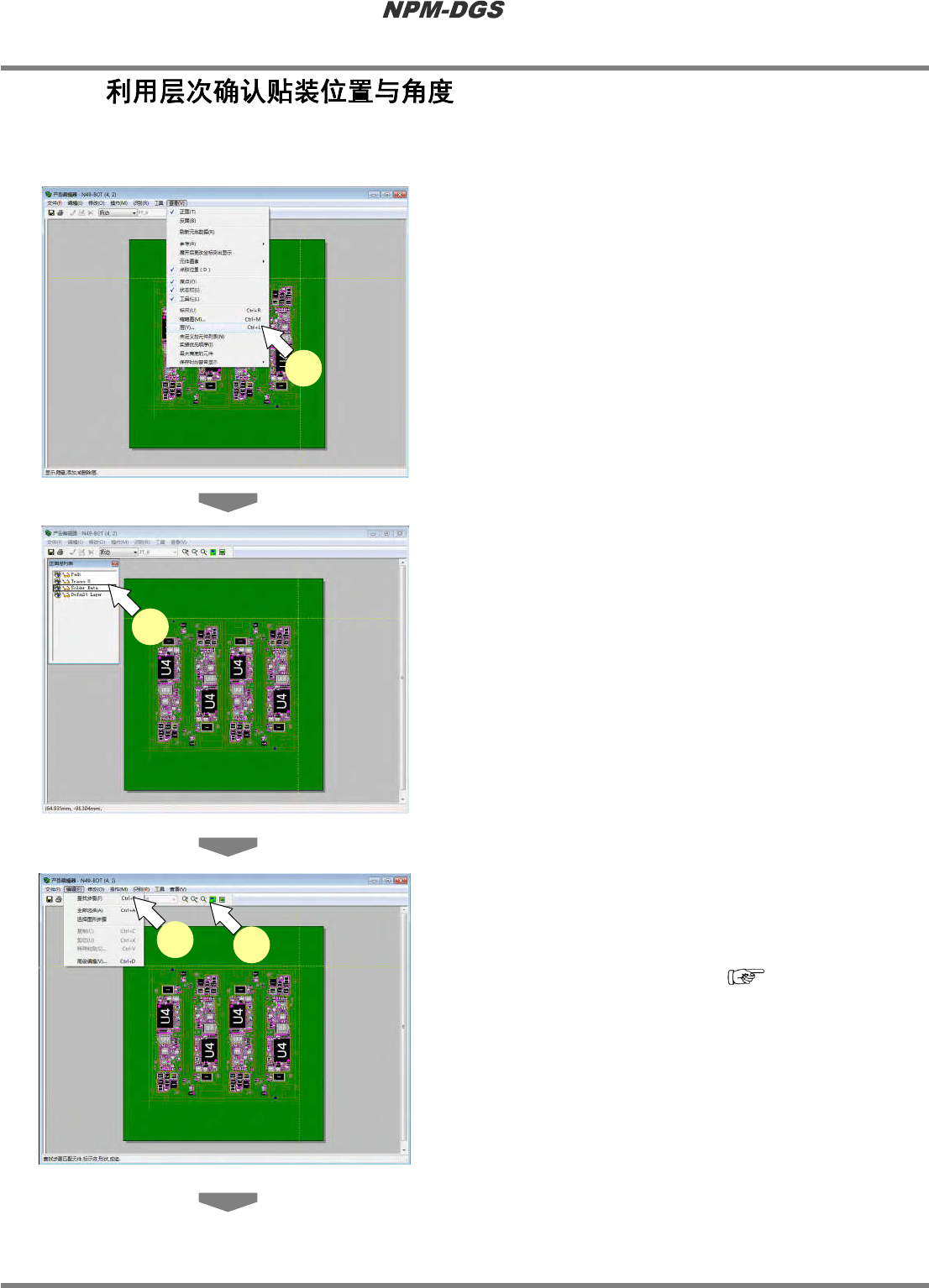

5.9.3
通过合用层次于显示功能，可进行导入
PCB
的确认，以及
PCB
数据的贴装位置与角度的确认。
在这里以利用焊料数据层次为例对方法进行说明。
1
选择菜单栏的
[
查看
]
®
[
层
]
。
·
显示出
<
正面层列表
>
画面。
2
在
<
正面层列表
>
画面上选择需要显示
的层次。
·
所选择的层次将显示在基板示意图的显示部
上。
3
通过菜单栏的
[
编辑
]
®
[
查找步骤
]
，或
通过画面显示控制部显示需要确认的
部位。
*
关于贴装点的搜索，请参照
‘5.8.4
实装
点的编辑
■实装点的检索
’
。
Project050903S-01C00
1
Project050903S-02C00
2
Project050903S-03C00
3
3
