程序手册 6.5 添加新的元件 Page 6-66 EJS9AC-MB-06P-18 6.5.2 在 < 功能类别图片 > 画面上选择功能类别。选择元件的 功能类别 时，点击目的的图片。 Parts060602S-01C00
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-65
6.5.1
在
<
新的元件
>
画面上设定添加元件的基本信息。
n
设定项目
项目
说明
‘
元件库
’
元件所属于的元件库。
‘
元件名
’
元件名字。
‘
功能类别
’
元件类别。
‘
物理类别
’
显示元件的形状。元件的物理类别，选择功能类别后将会自动设
定。有以下
4
种。
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
总共大小
’
显示元件的整体尺寸
:
长度、宽度、高度。
*
AM100
的元件尺寸和吸嘴配置，请参阅
‘AM100
操作篇
6-1-7-4’
。
n
按钮
按钮
说明
[…]
显示
<
功能类别图片
>
画面。
‘6.5.2
功能类别图片
’
[
确定
]
根据设定创建，然后显示元件编辑画面。
[
取消
]
取消元件的创建。
Parts060601S-01C02
程序手册
6.5
添加新的元件
Page 6-66 EJS9AC-MB-06P-18
6.5.2
在
<
功能类别图片
>
画面上选择功能类别。选择元件的功能类别时，点击目的的图片。
Parts060602S-01C00
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-67

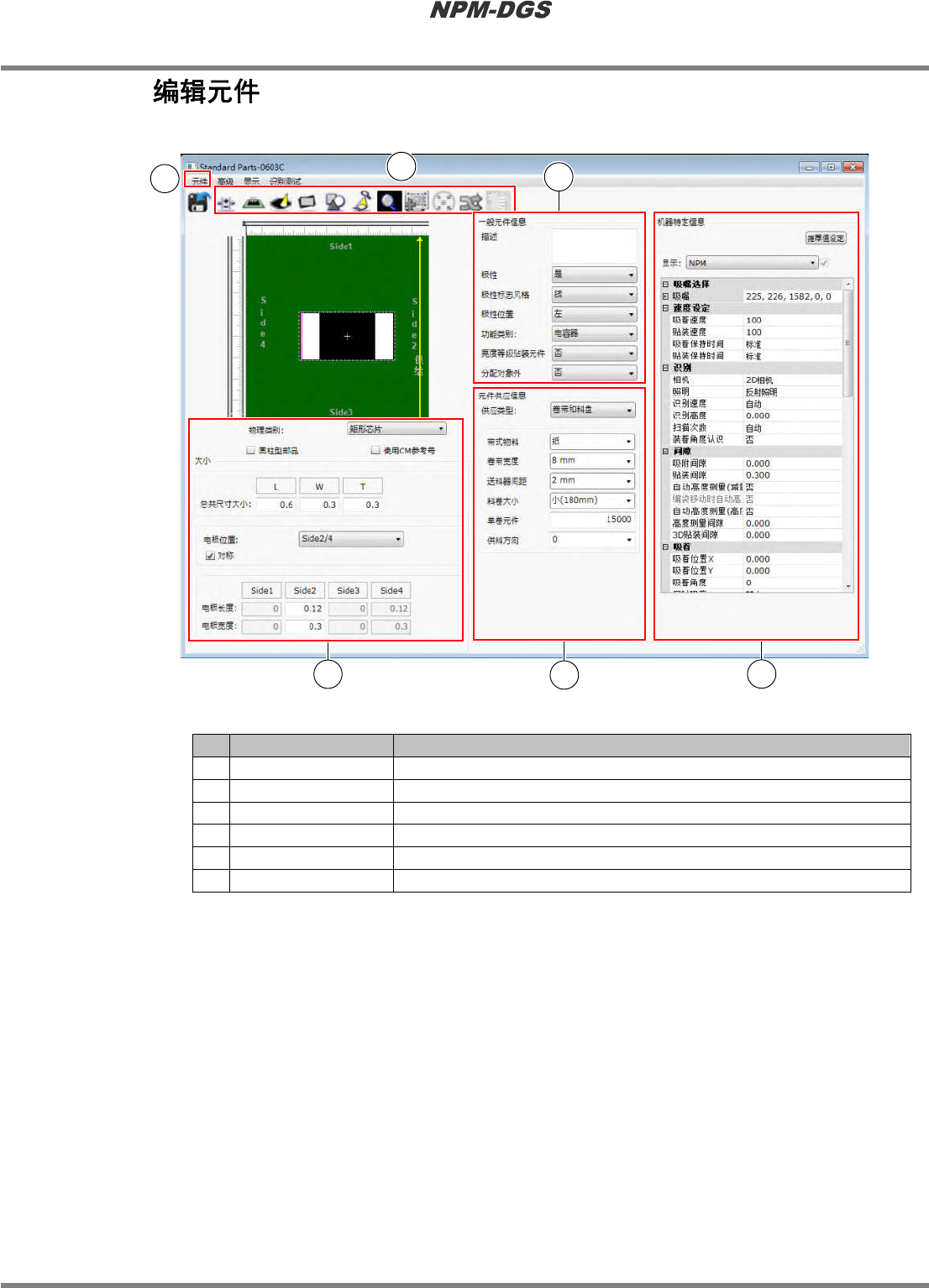

6.5.3
在编辑元件画面上设定元件的形状、供应形态、机器特定信息。
No.
项目
说明
1
一般元件信息
进行元件种类、极性等设定。
2
元件形状信息
进行元件外形、形状定义等设定。
3
元件供应信息
进行元件供给方法的设定。
4
机器特定信息
对
NPM
、
CM/DT
、插入机分别设定设备个别信息。
5
详细设定
对元件进行识别选项或点胶选项等设定。
6
元件菜单
进行元件的
CAD/
式样旋转以及元件编辑器的保存等操作。
Parts060603S-01C09
2
3
1
4
5
6
