程序手册
6.5
添加新的元件
Page 6-68 EJS9AC-MB-06P-18

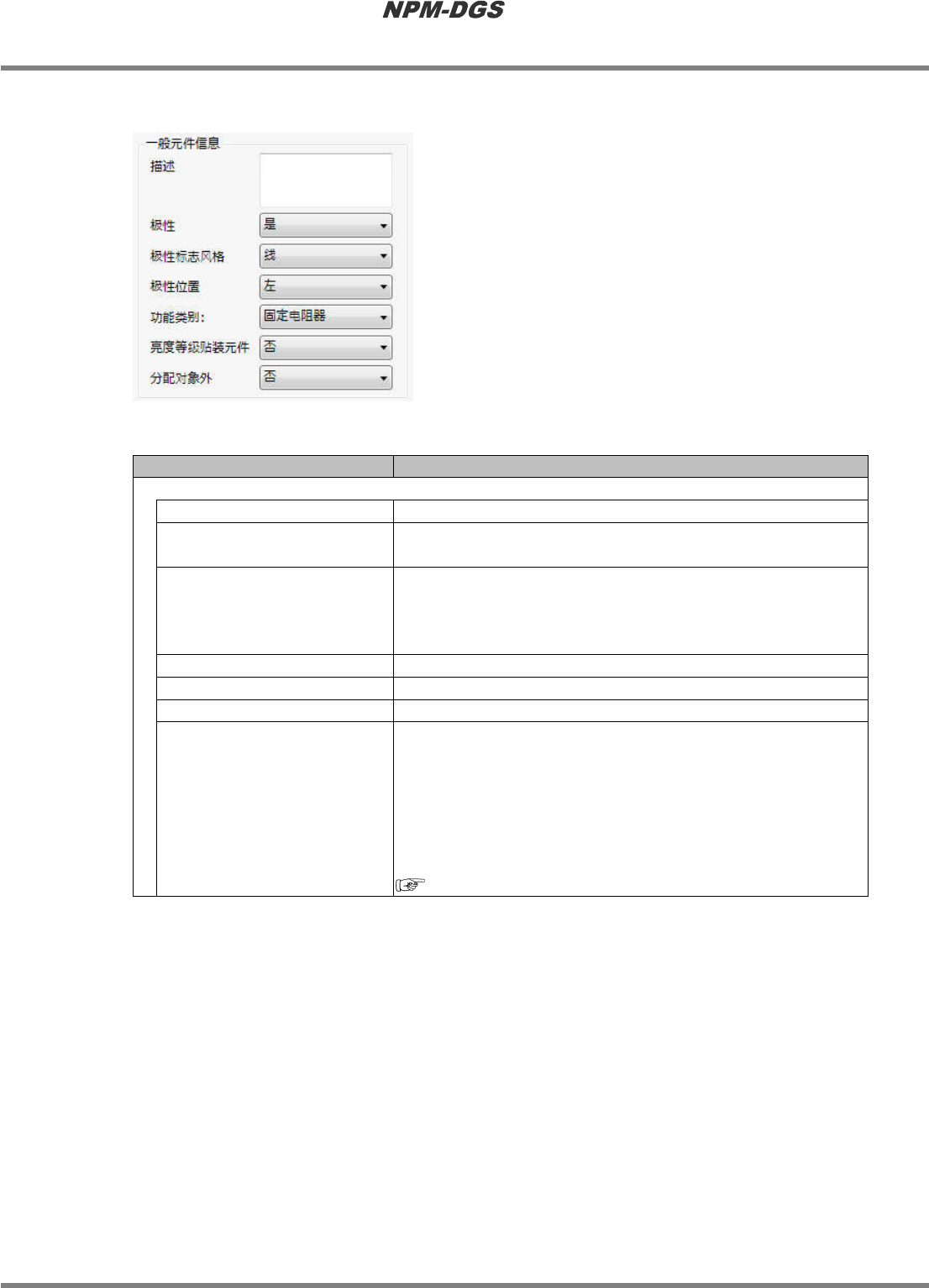

①一般元件信息
一般元件信息的设定项目如下所示。
n
设定项目
项目
说明
‘
一般元件信息
’
‘
描述
’
元件的有关说明
(
任意
)
。不能使用
” (
双引号
)
。
‘
极性
’
表示元件是否带有极性的标志。有极性时在元件图片上显示极性
标志。
‘
极性标志风格
’
在图片上描画极性标志时使用的区块。有以下
3
种。
• [
线
]
• [
点
]
• [
槽口
]
‘
极性位置
’
显示极性标志的位置。
‘
功能类别
’
元件的类别。
‘
亮度等级贴装元件
’
显示是否属于等级贴装元件的标志。
‘
分配对象外
’
当不以
DGS
所设定的设备进行实装时，事先将分配对象设为图
标。
(
只可设定主元件
)
• [
是
] :
最佳化时不分配给设备。
• [
否
] :
最佳化时分配给设备。
在数据项目编辑器编制项目时，作为初始值而使用。无法通过数
据编制项目编辑器打开元件编辑器后进行分配对象外的设定。
在数据编制项目编辑器内直接进行编辑时，请参照以下章节。
‘7.4
供料器配置画面
®
分配对象外的设定
’
Parts060603S-02C03
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-69
②元件形状信息
元件形状信息的设定项目如下所示。
n
设定项目
(
共通
)
项目
说明
元件形状信息
‘
物理类别
’
元件的形状。有以下
4
种。
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
形状编码
’
设定元件的形状编码。
不能使用
"(
双引号
)
。
‘
圆柱型部品
’
请在元件形状为圆柱形时勾选。
<
例子
>
圆柱电阻、玻封二极管、圆柱形压缩器
‘
使用
CM
参考号
’
不自动决定识别处理，而相应
CM
的参考号来进行识别处理之际，
请在这个复选框内打勾。画面将会变更为右侧所示画面。
*
只有不拥有扩张数据的参考号
51 ~ 165
为对象。请对需要扩张
数据的元件进行通常的动作。
‘
尺寸
’
设定元件的最大外形尺寸。请对
L
设定横方向、对
W
设定纵方向、
对
T
设定元件高度的尺寸。
*
AM100
的元件尺寸和吸嘴配置，请参阅
‘AM100
操作篇
6-1-7-4’
。
n
使用
CM
参考号时
项目
说明
‘REF’
显示
CM
参考号。请参考右侧的说明来选择。点击
[
…
]
，即能够
从一览中选择。
*
只能够对不拥有扩张数据的参考号
51 ~ 165
进行设定。
‘L’ / ‘W’
显示在
CM
所定义的元件尺寸。
*
因
REF
不同，纵向和横向的定义也不同。请参考元件定义图
a
进行设定。
‘Ref Ang’
请从
0 / 90 / 180 / -90
中选择供给角度。
*
请参考元件定义图
a
来设定元件的朝向。
Parts060603S-03C02
Parts060503S-40C02
a
程序手册
6.5
添加新的元件
Page 6-70 EJS9AC-MB-06P-18
n
设定项目
(
矩形元件
)
项目
说明
元件形状信息
‘
电极位置
’
设定元件的电极位置。有以下
3
种。
• [Side 1 / 3] :
在元件的上下配置电极
• [Side 2 / 4] :
在元件的左右配置电极
• [
无
]
‘
对称
’
如果对称为
ON
，将在所选择电极位置的另一边上设定相同值。
‘
电极长度
’
元件的电极长度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
电极宽度
’
元件的电极宽度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
n
设定项目
(
引线元件
)
项目
说明
元件形状信息
‘
对称
’
设定对称后，在所设定的边上将会设定同样的值。有以下
3
种。
• [4
种路径
]
• [Side 1 / 3] :
在元件的上下上配置电极
• [Side 2 / 4] :
在元件的左右配置电极
‘
体尺寸
’
元件的主体尺寸。只可编辑
‘Side 1’ (
横向
)
与
‘Side 2’ (
纵向
)
。
‘
引脚数目
’
元件的每个边的引线数量。对没有引线的边，请设定
0
。
‘
引脚间距
’
从某一个引线中心到相邻引线的中心为止的距离。
‘
引脚长度
’
位于元件主体上，并且与基板接触的引线长度。
‘
引脚宽度
’
位于元件主体上的引线宽度。
Parts060603S-04C03
