程序手册
6.5
添加新的元件
Page 6-70 EJS9AC-MB-06P-18

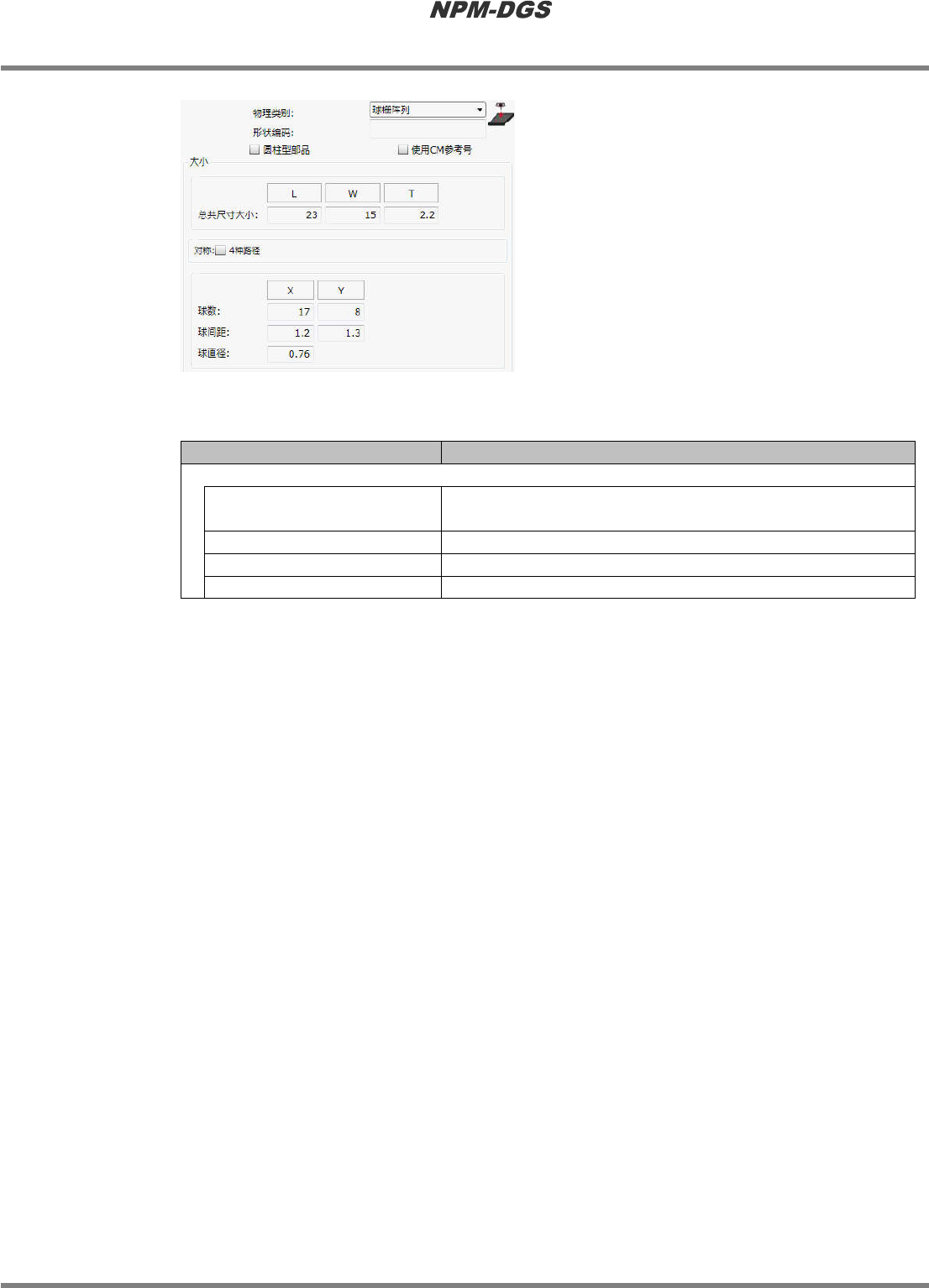

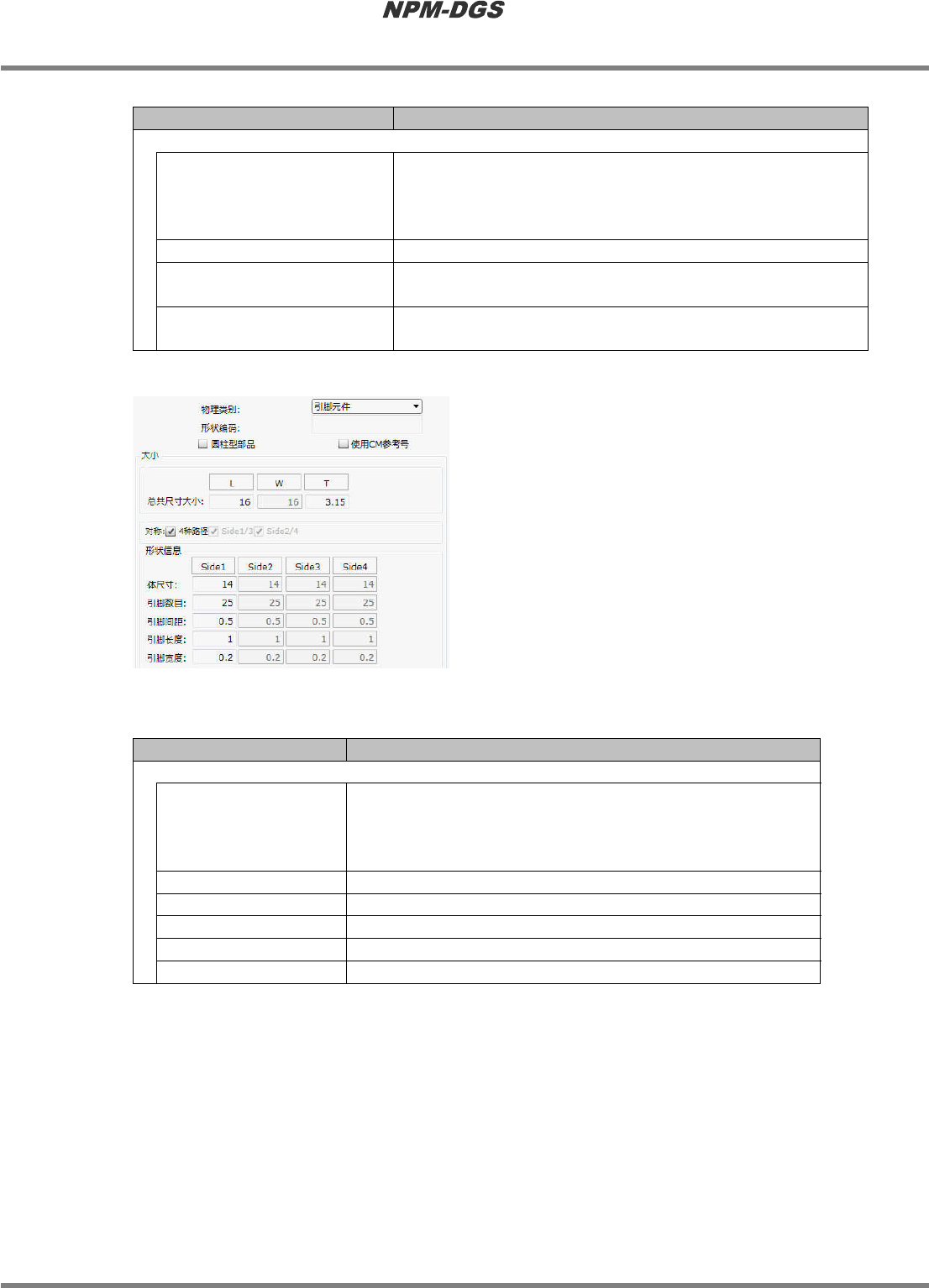

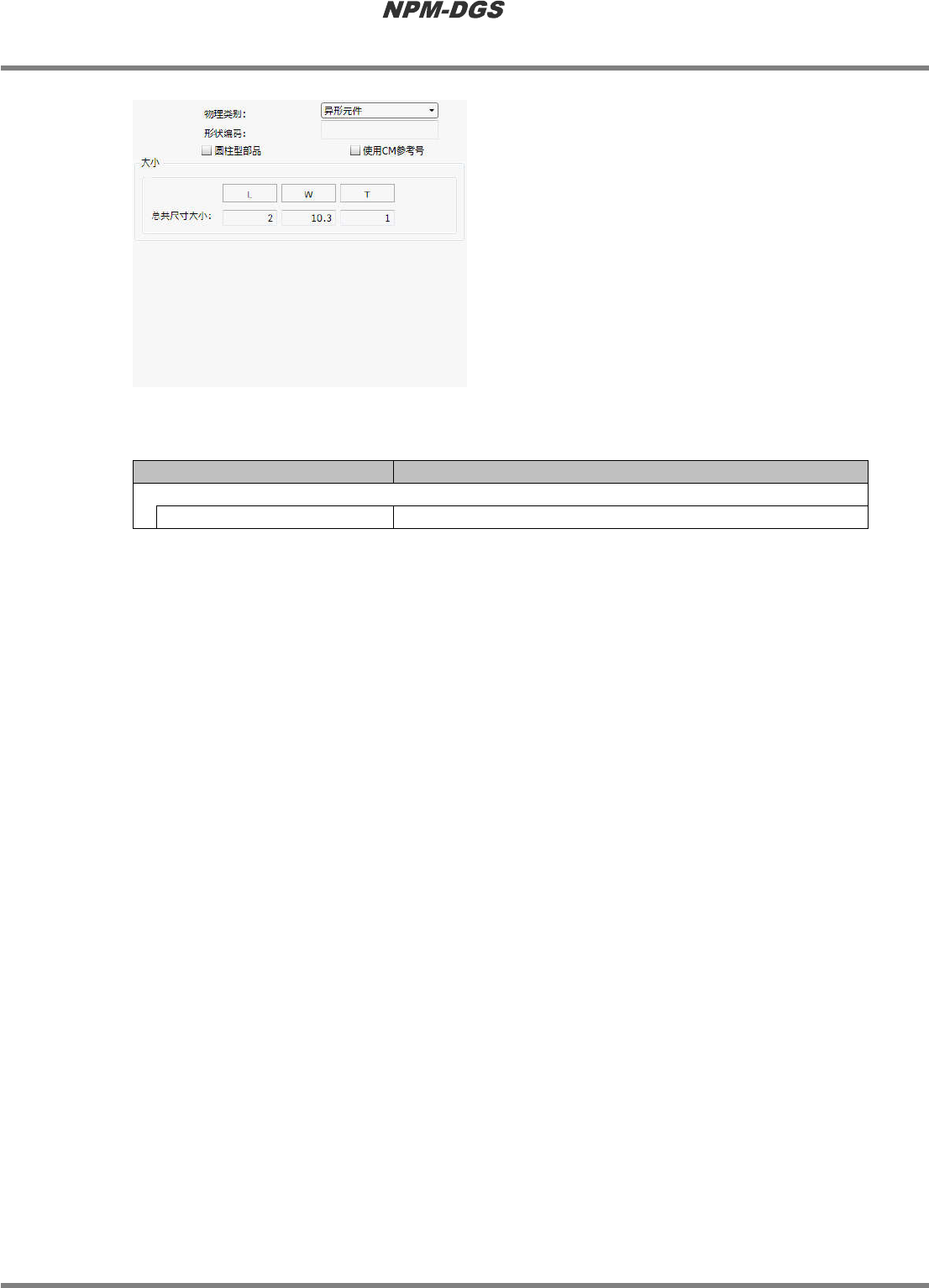

n
设定项目
(
矩形元件
)
项目
说明
元件形状信息
‘
电极位置
’
设定元件的电极位置。有以下
3
种。
• [Side 1 / 3] :
在元件的上下配置电极
• [Side 2 / 4] :
在元件的左右配置电极
• [
无
]
‘
对称
’
如果对称为
ON
，将在所选择电极位置的另一边上设定相同值。
‘
电极长度
’
元件的电极长度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
电极宽度
’
元件的电极宽度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
n
设定项目
(
引线元件
)
项目
说明
元件形状信息
‘
对称
’
设定对称后，在所设定的边上将会设定同样的值。有以下
3
种。
• [4
种路径
]
• [Side 1 / 3] :
在元件的上下上配置电极
• [Side 2 / 4] :
在元件的左右配置电极
‘
体尺寸
’
元件的主体尺寸。只可编辑
‘Side 1’ (
横向
)
与
‘Side 2’ (
纵向
)
。
‘
引脚数目
’
元件的每个边的引线数量。对没有引线的边，请设定
0
。
‘
引脚间距
’
从某一个引线中心到相邻引线的中心为止的距离。
‘
引脚长度
’
位于元件主体上，并且与基板接触的引线长度。
‘
引脚宽度
’
位于元件主体上的引线宽度。
Parts060603S-04C03
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-71
n
设定项目
(
球型
)
项目
说明
元件形状信息
‘
对称
’
如果将对称设定为
ON
，则会在
X
与
Y
上设定相同的值。如此即
可减少输入项目。
‘
球数
’
在元件的行
/
列中存在的球的数量。
‘
球间距
’
从某一个球中心到相邻球的中心为止的距离。
‘
球直径
’
球的直径。
*
在物理类别选项中选择球栅阵列时，将在右侧显示图标。
这是从上面透过看的状态，代表对元件形状进行定义。
Parts060603S-05C03
程序手册
6.5
添加新的元件
Page 6-72 EJS9AC-MB-06P-18
]
n
设定项目
(
异形元件
)
项目
说明
元件形状信息
‘
总共尺寸大小
’
元件的最大外形尺寸。
Parts060603S-06C03
