程序手册 6.5 添加新的元件 EJS9AC-MB-06P-18 Page 6-97 项目 说明 ‘ 确认 ’ ‘ 真空感应器吸附检查 ’ ( 高速吸头用 ) 设定是否进行真空传感器检查。 ‘ 真空感应器吸附检查 ’ ( 多功能吸头用 ) 设定是否进行真空传感器检查。 ‘ 元件厚度检出 ’ 设定是否进行元件厚度测量。 ( 元件厚度测量传感器为选购件 ) ‘ 厚度容差 ’ 进行元件厚度测量时的容许值。 ‘ 竖起检测 ’ 设定是否进行元件竖…
程序手册
6.5
添加新的元件
Page 6-96 EJS9AC-MB-06P-18
项目
说明
‘
吸着
’
‘
吸着位置
X’
偏离平时吸着位置的
X
方向偏移量。
-5.0 ~ 5.0
‘
吸着位置
Y’
偏离平时吸着位置的
Y
方向偏移量。
-5.0 ~ 5.0
‘
吸着角度
’
在吸着时吸嘴旋转的角度。
‘
贴片
’
‘
装载
’
在进行贴片时对元件施加的负荷。
‘
重试
’
‘
吸着错误停止
’
设定在发生吸着错误时，是否进行再试动作。有以下
2
种。
• [
跟随设备设定
]
• [
立即停止
]
Parts060603S-16C06
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-97
项目
说明
‘
确认
’
‘
真空感应器吸附检查
’
(
高速吸头用
)
设定是否进行真空传感器检查。
‘
真空感应器吸附检查
’
(
多功能吸头用
)
设定是否进行真空传感器检查。
‘
元件厚度检出
’
设定是否进行元件厚度测量。
(
元件厚度测量传感器为选购件
)
‘
厚度容差
’
进行元件厚度测量时的容许值。
‘
竖起检测
’
设定是否进行元件竖起检测。
(
进行元件竖起检测时需要准备元件
厚度测量传感器。元件厚度测量传感器为选购件。
)
‘
灯泡偏移量
’
‘
透过灯泡偏移
’
透过灯泡的偏移量。
‘
反射灯泡偏移
’
反射灯泡的偏移量。
‘BGA
灯泡偏移
’ BGA
灯泡的偏移量。
‘
倒装芯片
1
照明偏移量
’
倒装芯片
1
照明的偏移。
‘
倒装芯片
2
照明偏移量
’
倒装芯片
2
照明的偏移。
‘
备用照明偏移量
’
备用照明的偏移。
程序手册
6.5
添加新的元件
Page 6-98 EJS9AC-MB-06P-18
项目
说明
‘

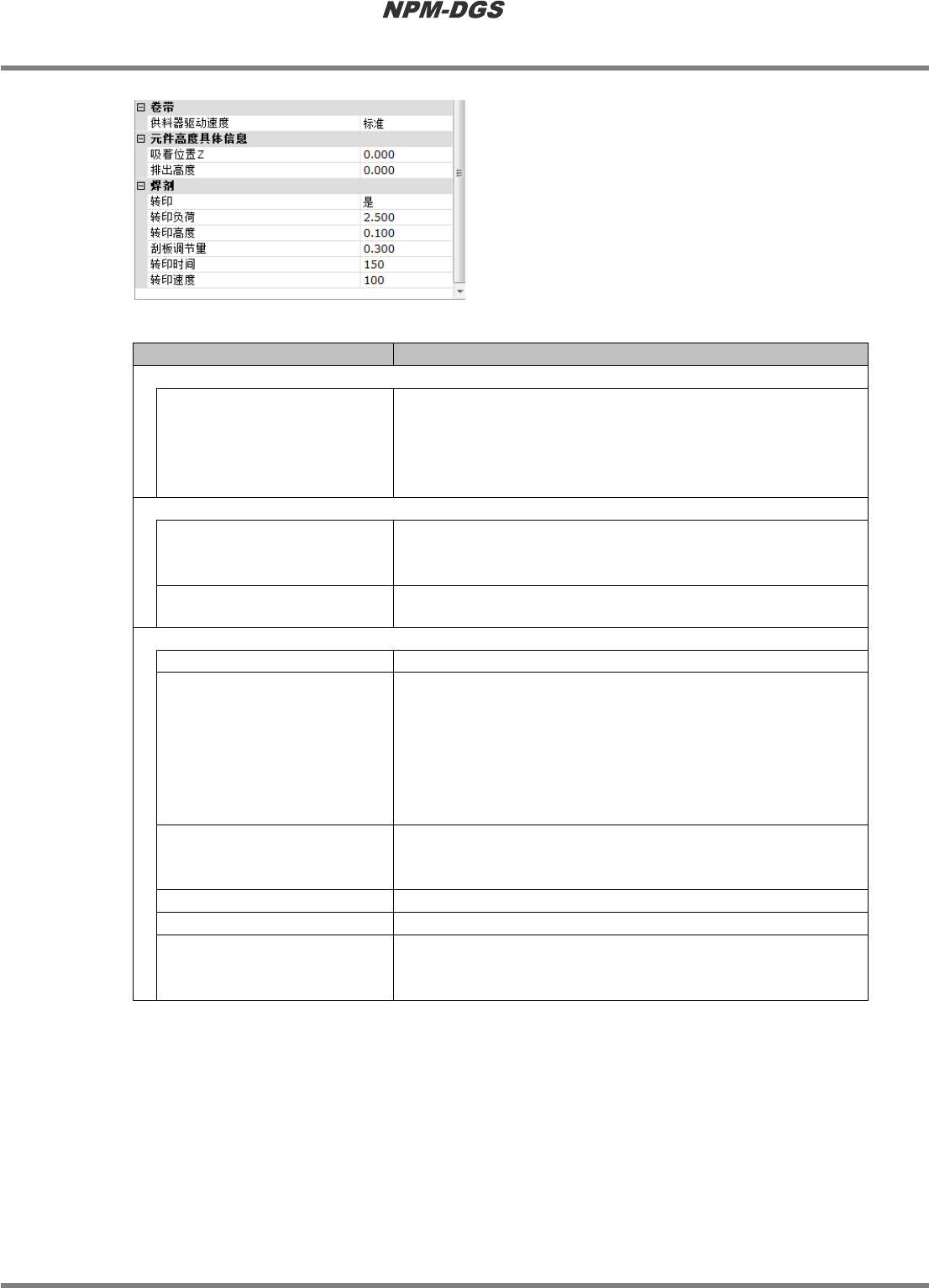

卷带
’
‘
供料器驱动速度
’
设定供料器的进给速度。有以下
4
种。
• [
标准
]
• [
高速
]
• [
中速
]
• [
低速
]
‘
元件高度具体信息
’
‘
吸着位置
Z’
请输入吸着面的高度。与元件面相比吸着面凹陷时，请输入正确
的值。
0 ~
芯片尺寸
T
‘
排出高度
’
请输入贴装面的高度。当贴装面高出元件面时，请输入正确的值。
0 ~ 21
‘
焊剂
’
‘
转印
’
设定是否进行转印动作。
‘
转印负荷
’
使用转印装置时的转印负荷。
0.5 ~ 28.0
单位
N (28 N
负荷吸头
)
0.5 ~ 50.0
单位
N (50 N
负荷吸头
)
0.5 ~ 8.0
单位
N (8 N
负荷吸头
)
但是，
8
嘴吸头时会忽视上面的
3
种负荷。
标准值
: 2.5 N (28 N
、
50 N
负荷吸头
)
: 1.7 N (8 N
负荷吸头
)
‘
转印高度
’
在转印时转印装置的高度。在负
(−)
的情况下、是插入转印的高
度。在正
(+)
的情况下、是未接触转印装置的高度。
-
1.0 ~ 1.0
‘
刮板调节量
’
刮板间距
: 0.015 ~ 0.9
单位
mm
‘
转印时间
’
转印时的时间
: 0 ~ 990
单位
ms
‘
转印速度
’
转印时的速度
: 1 ~ 100 (100
为最高速
)
有效数值
: 100 (
默认值
)
、
80
、
60
、
40
、
20
仅对转印时的
Z
轴上下动作有效。
Parts060603S-17C03
