程序手册 6.5 添加新的元件 Page 6-118 EJS9AC-MB-06P-18 ⑤ 详细设定 进行有关元件的详细设定。 各设定的详细方法，请参考 识别可选项数据。 n 详细设定菜单 菜单项目 工具栏 说明 初期显示 编辑后 [ 容差 ...] 设定元件尺寸的容许值。 识别可选项数据 ‘2.3 容差 ’ [ 引脚类型 / 地平面 ...] ( 显示不变 ) 设定矩形芯片、引脚元件、球形的电 极类型 / 接地面形状。 识别可选项…
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-117
n

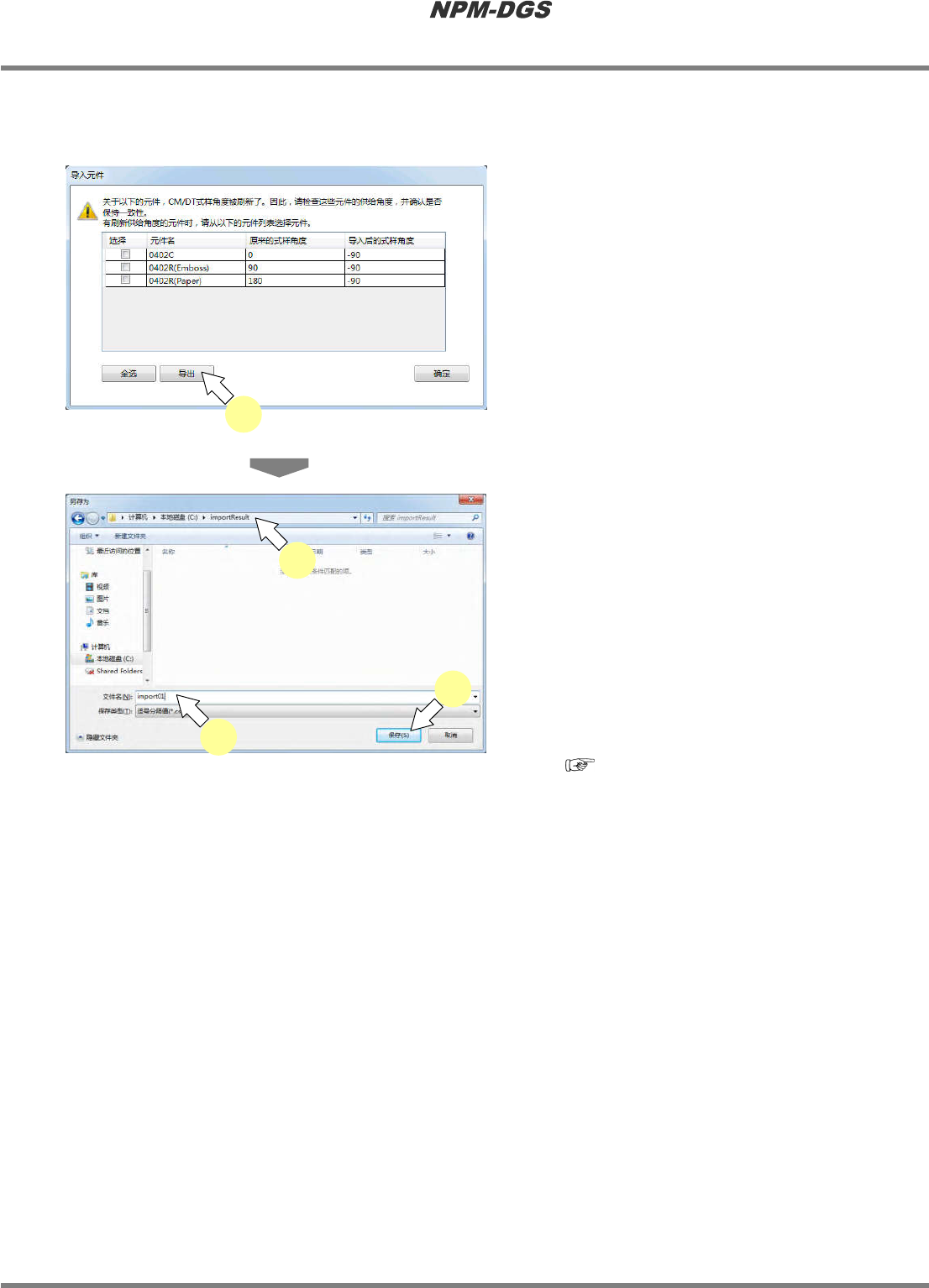

元件导入结果的输出
导入元件后被更新的
CM/DT
式样角度变化，通过每个元件以
CSV
文件格式输出。
1
点击
[
导出
]
。
2
选择想要导出的场所。
3
输入文件名。
4
点击
[
保存
]
。
·
将以
CM
式样更新警告对话框画面的格式输出
CSV
文件。
请在导入后参照文件，并确认被覆盖的元件式
样角度。
‘6.5.3
编辑元件
®
③供料器信息
’
*
当元件的供给类型为编带、托盘以外的元件时，
无需更改。
Parts060603S-45C00
2
3
4
Parts060603S-44C01
1
程序手册
6.5
添加新的元件
Page 6-118 EJS9AC-MB-06P-18
⑤详细设定
进行有关元件的详细设定。
各设定的详细方法，请参考
识别可选项数据。
n
详细设定菜单
菜单项目
工具栏
说明
初期显示
编辑后
[
容差
...]
设定元件尺寸的容许值。
识别可选项数据
‘2.3
容差
’
[
引脚类型
/
地平面
...]
(
显示不变
)
设定矩形芯片、引脚元件、球形的电极类型
/
接地面形状。
识别可选项数据
‘2.4
引脚类型
/
地平面
’
[
密集贴片偏移检查
...]
设定元件的邻接检定检查。
识别可选项数据
‘2.5
密集贴片偏移检查
’
[
头照相机识别
...]
―
―
设定元件的头照相机识别。
识别选项数据
‘6.13
头照相机识别选项
’
[
亮度检查
...]
设定元件的亮度检查。
识别可选项数据
‘2.6
亮度检查
’
[
空缺的引脚
...]
设定引脚元件的引脚空缺。
识别可选项数据
‘2.7
空缺的引脚
’
[
空缺的球
...]
设定球形元件的球空缺。
识别可选项数据
‘2.8
空缺的球
’
[
检查所有的球
...]
进行全球的识别所需的设定。
识别可选项数据
‘2.9
识别全部球
’
[
形状选项
...]
设定元件的形状。
识别可选项数据
‘3
形状可选项
’
[
视觉编辑器选项
...]
设定元件的识别方法。
识别可选项数据
‘4
识别可选项
’
[
检查数据链接
]
链接检查数据。
‘6.5.4
检查数据链接
’
设备特有信息
(CM/DT
机
)
显示
CM/DT
机用的数据定义是否完毕。
‘6.5.3
编辑元件
■设备特有信息
(CM/DT
机
)’
Parts060603S-33C03
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-119
菜单项目
工具栏
说明
初期显示
编辑后
[
点胶选项
]
设定点胶选项数据。
‘6.5.5
点胶选项数据
’
[
设定代替元件
]
设定代替元件。
‘6.8
代替元件的设定
’
