程序手册 6.5 添加新的元件 EJS9AC-MB-06P-18 Page 6-129 6.5.5 对需要进行点胶的元件设定有必要的 点 胶选项。 n 添加新的点胶选项 1 点击菜单栏的 [ 高级 ] ® [ 点胶选项 ] 或工 具栏的 ( 点胶选项 ) 。 · 显示出 < 点胶选项 > 画面。 2 在 ‘ 点胶 ’ 的选框中打勾。 3 设定各种项目。 4 点击 [ 应用 ] 或 [ 确定 ] 。 · 如果点击 [ 确定 ]…

100%1 / 1560
程序手册
6.5
添加新的元件
Page 6-128 EJS9AC-MB-06P-18
4
点击
[
确定
]
。
·
将关闭确认窗口，并返回到元件编辑画面。
*

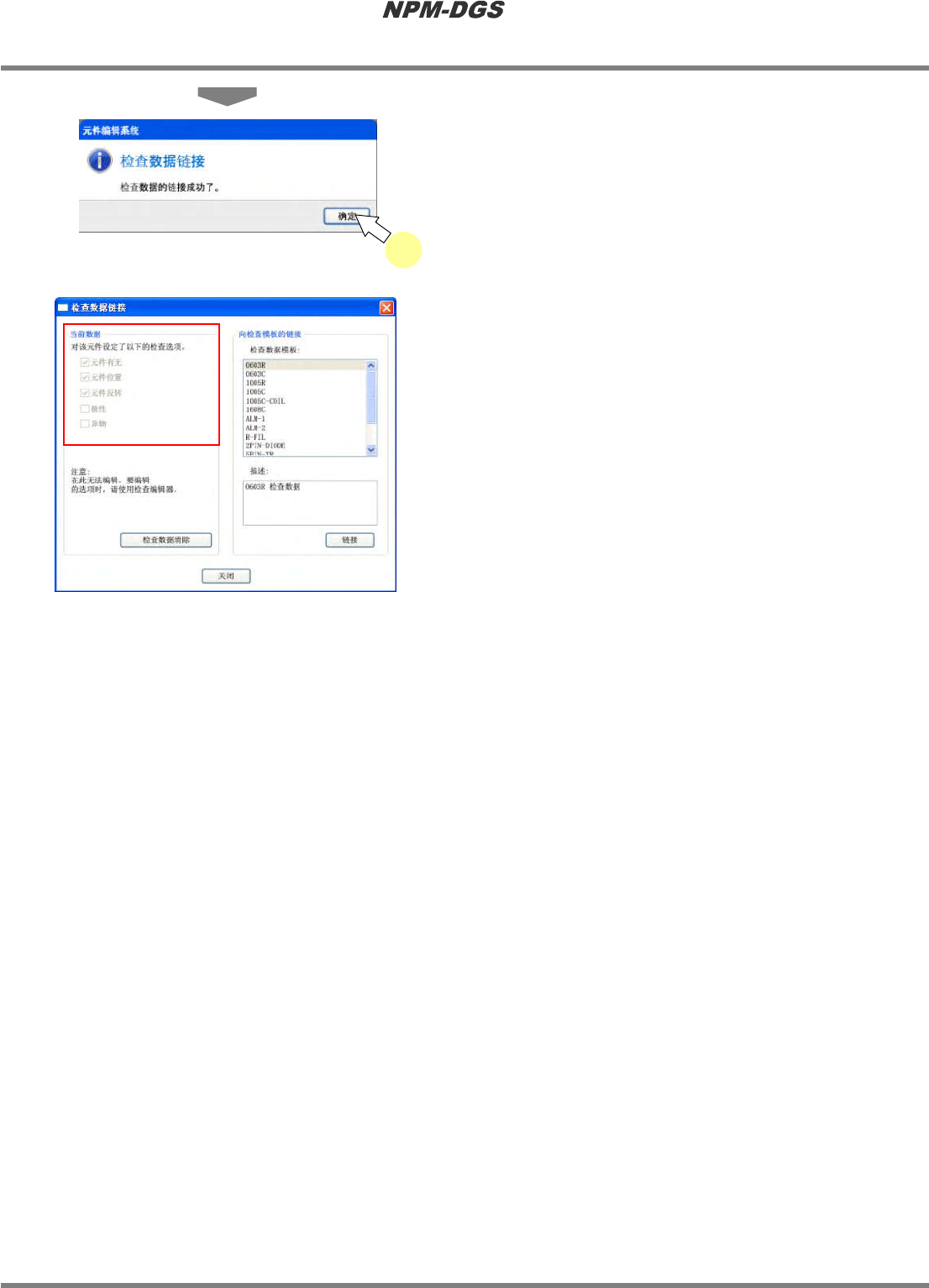

在再次显示的
<
检查数据链接
>
画面上，
‘
检查选
项
’
即会被设定。
Parts060504S-09C00
4
Parts060504S-10C00
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-129
6.5.5
对需要进行点胶的元件设定有必要的点胶选项。
n
添加新的点胶选项
1
点击菜单栏的
[
高级
]
®
[
点胶选项
]
或工
具栏的
(
点胶选项
)
。
·
显示出
<
点胶选项
>
画面。
2
在
‘
点胶
’
的选框中打勾。
3
设定各种项目。
4
点击
[
应用
]
或
[
确定
]
。
·
如果点击
[
确定
]
，则会关闭
<
点胶选项
>
画面。
*
当再添加条件时，点击
[
条件添加
]
后进行步骤
3.
、
4.
的操作。
Parts060603S-54C03
1
Parts060503S-02C02
2
3
4
程序手册
6.5
添加新的元件
Page 6-130 EJS9AC-MB-06P-18
n
点胶选项
按照各个元件分别设定。
n
设定项目
项目
说明
‘
点胶吸嘴形状
’
‘
吸嘴编号
’
选择要使用的喷嘴。
‘
点胶条件
’
‘
头上升位置
’
点胶后的头的上升高度。
(0 mm ~ 30 mm)
‘
试贴时间
’
请设定进行吐出的时间。
‘
喷出时机控制
’
处于
ON
的情况下将分为
2
个阶段，进行下降与上升。
关于详细内容，请参阅
‘4.3.3
选项设定
’
®
‘n
关于吐出时间
控制
’
。
‘
喷出高度
’
设定吐出时的高度。
(0.001 mm ~ 30.0 mm)
*
可设定吸头上升位置以下的值。
仅在吐出时间控制处于
ON
的情况下能设定。
‘
点胶时在下死点上等待的时间
’
点胶时在下死点上等待的时间。
(0.000 s ~ 9.999 s)
仅在吐出时间控制处于
ON
的情况下能设定。
‘
点胶时在上升后的等待的时间
’
点胶时在上升后等待的时间。
(0.000 s ~ 9.999 s)
仅在吐出时间控制处于
ON
的情况下能设定。
‘
吸头停止位置
’
点胶时的喷嘴与基板表面之间的距离。
(
点胶时的喷嘴高度
)
(-0.100 mm ~ 3.000 mm)
如果设定为
0
，则在喷嘴接触基板的高度上进行点胶。为正
(
+
)
时，以喷嘴不与基板相接触的高度进行点胶。为负
(
-
)
时，以喷
嘴按进基板的高度进行点胶。
Parts060503S-02C02
