程序手册 6.5 添加新的元件 EJS9AC-MB-06P-18 Page 6-147 n B GA 扩展 当将元件识别参考序号设定为以下的 值 时，将显示 BGA 元件的 CM 扩展数据编辑画面。 元件识别参考序号 : 201 ~ 207 、 237 ~ 240 n 设定项目 No. 名称 说明 1 ‘ 球个数行 ’ ‘ 球个数列 ’ 每行、每列的球配置数量。 2 ‘ 球进给间距 ’ 球之间的间隔。 3 ‘ 球直径 ’ 球的直径。 4…
程序手册
6.5
添加新的元件
Page 6-146 EJS9AC-MB-06P-18

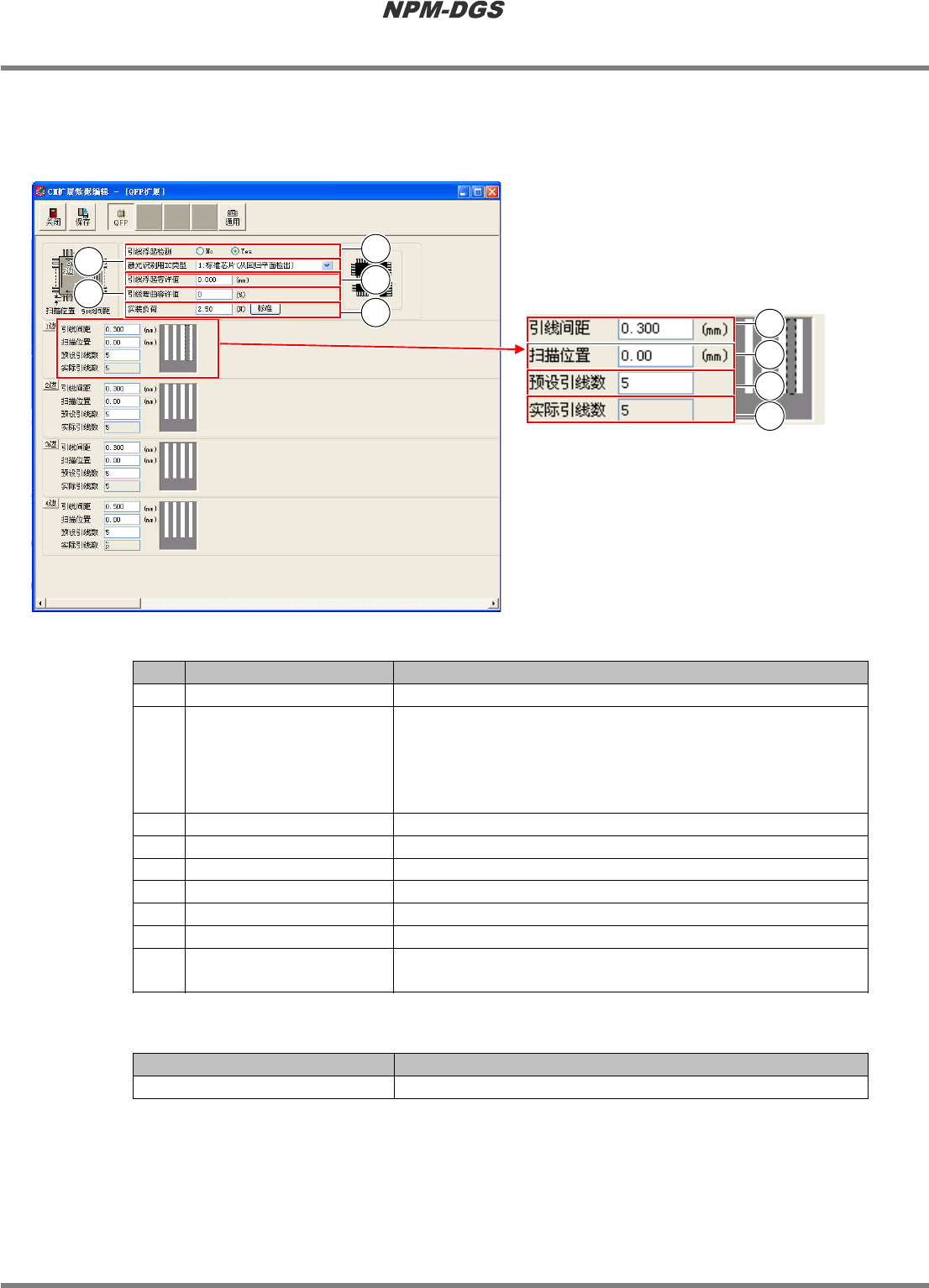

n QFP
扩展
当将元件识别参考序号设定了下述值时，将显示
QFP
元件的
CM
扩展数据编辑画面。
元件识别参考序号
: 116 ~ 199
、
231
n
设定项目
No.
名称
说明
1
‘
引线浮起检测
’
设定是否检测引线的浮起。
2
‘
激光识别用
IC
类型
’
选择用于激光识别的芯片形状。
•
标准芯片
(
通过回归平面检测
)
•
标准芯片
(
通过绝对值检测
)
•
标准芯片
(
通过回归直线
+
回归平面检测
)
• P - QFP
3
‘
引线浮起容许值
’
引线浮起的容许值。
4
‘
引线弯曲容许值
’
引线弯曲的容许值。
5
‘
实装负荷
’
贴装时加给元件的负荷。
6
‘
引线间距
’
引线与引线的间隔。
7
‘
扫描位置
’
激光识别的扫描位置
8
‘
预设引线数
’
预计配置的引线数量。输入后将显示预计配置引线的缺省示意图。
9
‘
实际引线数
’
从预计引线数中减去在缺省示意图中所指定的缺省引线数后的数
量。
n
按钮
按钮
说明
[
标准
]
在启动
CM
扩张数据编辑器时，设定贴装负荷的值。
Parts060506S-03C00
2
1
Parts060506S-04C00
3
4
5
6
7
8
9
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-147

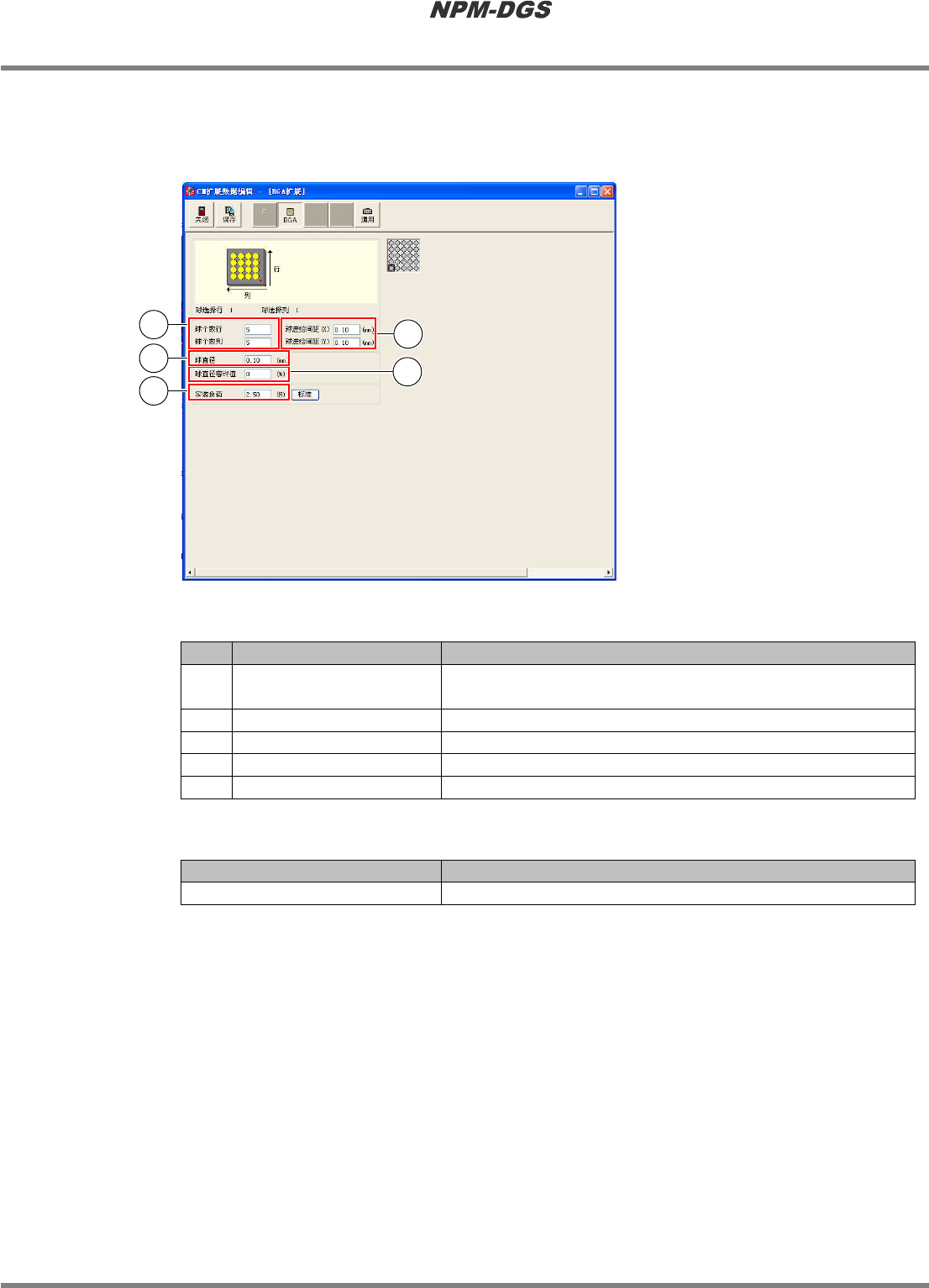

n BGA
扩展
当将元件识别参考序号设定为以下的值时，将显示
BGA
元件的
CM
扩展数据编辑画面。
元件识别参考序号
: 201 ~ 207
、
237 ~ 240
n
设定项目
No.
名称
说明
1
‘
球个数行
’
‘
球个数列
’
每行、每列的球配置数量。
2
‘
球进给间距
’
球之间的间隔。
3
‘
球直径
’
球的直径。
4
‘
球直径容许值
’
变更球直径的容许值。
5
‘
实装负荷
’
贴装时加给元件的负荷。
n
按钮
按钮
说明
[
标准
]
在启动
CM
扩张数据编辑器时，设定贴装负荷的值。
Parts060506S-05C00
2
5
4
3
1
程序手册
6.5
添加新的元件
Page 6-148 EJS9AC-MB-06P-18

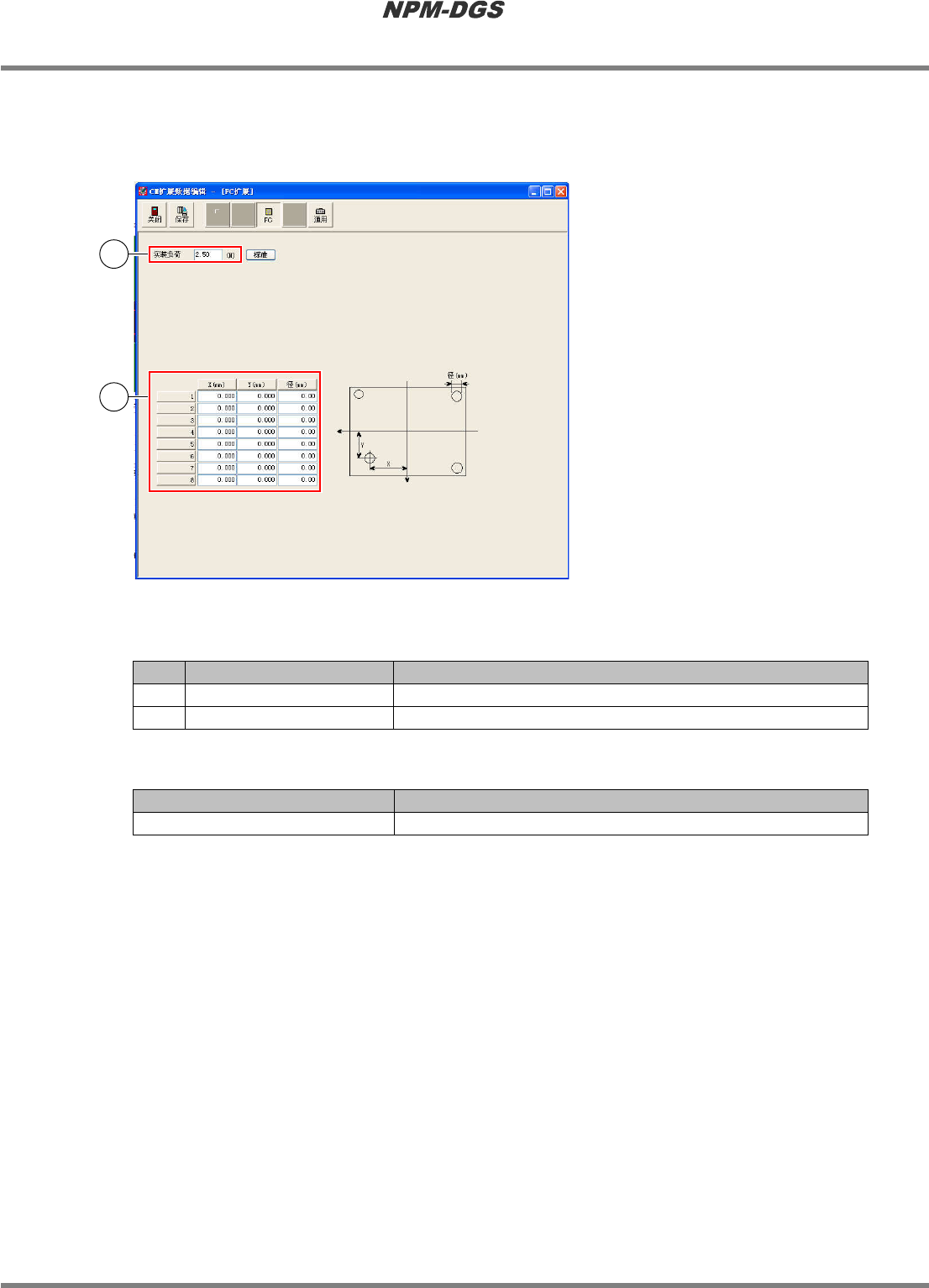

n FC
扩张
当将元件识别参考序号设定了下述值时，将显示
FC
元件的
CM
扩展数据编辑画面。
元件识别参考序号
: 222
n
设定项目
No.
名称
说明
1
‘
实装负荷
’
贴装时加给元件的负荷。
2
焊点坐标
设定焊点的位置与直径。
n
按钮
名称
说明
[
标准
]
在启动
CM
扩张数据编辑器时，设定贴装负荷的值。
Parts060506S-06C00
1
2
