程序手册 6.9 使用设备识别错误图像执行识别测试 Page 6-208 EJS9AC-MB-06P-18 · 显示 < 识别测试 > 画面，并在画面上再现保存进 设备之际所发生的故障 。 * 如果属于识别错误， 将会在 c. ‘ 识别结果 ’ 中显示 错误的原因和对策。 * 点击 d.[ 显示错误信息 ] ，即会显示错误图像。 * 之后的操作步骤与■ 修改数据时的识别测试 ( 选择任意图像时 ) 相同。 Parts0 60…

100%1 / 1560
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-18 Page 6-207
n
数据更改时的识别测试
(
通过
LNB
选择图像时
)
1
打开进行测试元件的编辑画面。
*
通过
LNB
选择了图像时，只有生产线元件为对
象。
‘
6.7
现有元件的编辑’
2
选择菜单栏的
[
识别测试
]
®
[
使用错误
图像执行识别测试
]
。
3
需要变更保存图像的场所时，点击
[
变
更保存路径
]
后选择任意的文件夹。
4
选择
[
选择从
LNB
获取的图像。
]
。
5
点击
[
从
LNB
获取
]
按钮。
·
将读取通过设备保存的图像，并一览显示。
6
选择
[
对象元件
]
或
[
所有的元件
]
。
*
[
对象元件
]
只显示与以现有元件编辑器打开元件相一致的
元件。
*
[
所有的元件
]
显示通过设备获取到的全部识别图像。
7
从元件一览中选择元件。
·
当选择元件时，将在右侧窗口上显示图像预览。
8
点击
[
识别测试执行
]
。
Parts060901S-01C01
2
Parts060901S-24C01
6
7
8
Parts060901S-23C01
4
5
3
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-208 EJS9AC-MB-06P-18
·
显示
<
识别测试
>
画面，并在画面上再现保存进
设备之际所发生的故障。
*
如果属于识别错误，将会在
c. ‘
识别结果
’
中显示
错误的原因和对策。
*
点击
d.[
显示错误信息
]
，即会显示错误图像。
*
之后的操作步骤与■
修改数据时的识别测试
(
选择任意图像时
)
相同。
Parts060901S-03C01
c
d
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-18 Page 6-209
n

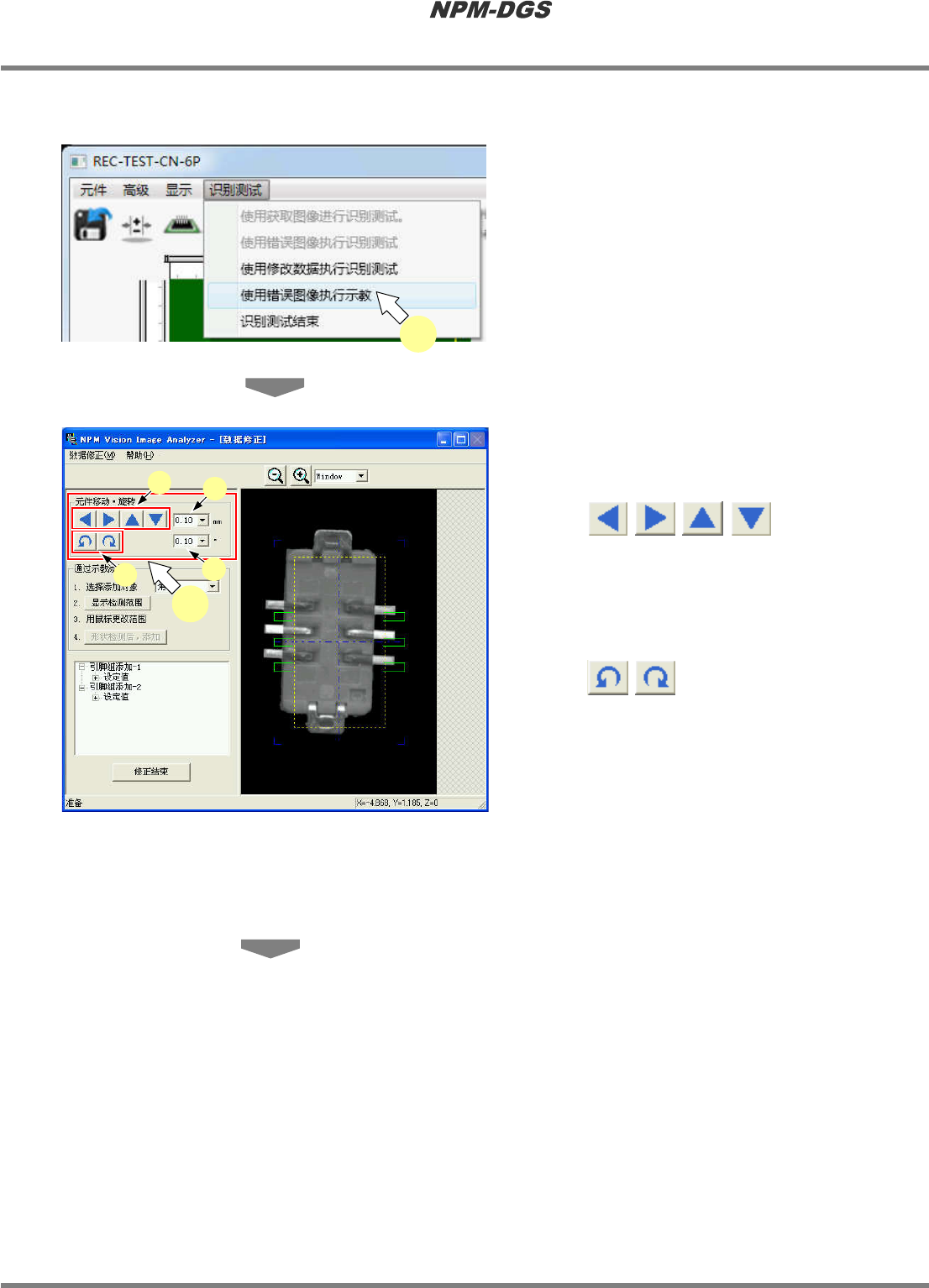

使用图像来修改识别数据
(
示教
)
1
开始识别测试后，选择菜单栏的
[
识别
测试
]
®
[
使用错误图像执行示教
]
。
·
即会关闭
<
识别测试
>
画面，并显示
<
数据修正
>
画面。
·
编辑元件的操作即会被锁定。
2
移动、旋转元件，使其正好
(
无倾斜
)
位
于画像中央。
a.
步移元件。
b.
移动宽度
选择元件的移动距离。
0.01mm
、
0.10mm
、
1.00mm
、
5.00mm
c.
旋转元件。
d.
旋转幅度
选择元件的旋转角度。
0.01
°、
0.10
°、
1.00
°、
5.00
°
*
请将元件移动到既已设定好的模具或引脚等形
状数据框和元件图像相重合的位置上。
*
如果外形尺寸错误，将不能正确显示图像。请
事先在元件编辑项目下设定正确的外形尺寸。
Parts060901S-11C00
2
a
b
d
c
Parts060901S-10C01
1
