程序手册 6.12 头照相机识别选项 EJS9AC-MB-06P-18 Page 6-229 6.12.3 对 LED 元件等所拥有的萤光体执行 头照相机识别后进行吸着，由此可通过补正使 萤光体 的中心转 为贴装位置。 n 设定项目 No. 名称 说明 1. ‘ 补正 ’ 对元件进行 ‘ 上面识别 ’ 的设定。 * 无需设定时，请不要勾选复选框。默 认值为 ‘ 勾选 ’ 状态。 2. ‘ 识别对象 ’ ‘Ox’ 萤光体的 X 坐标偏移量…
程序手册
6.12
头照相机识别选项
Page 6-228 EJS9AC-MB-06P-18
6.12.2
在这项功能下，删除设定在元件上的头照相机识别选项。
*
编辑内容除非保存进元件编辑器，否则不会反映进元件。因此当实施了变更时请务必执行保存。
1
在
<
元件编辑器
>
上选择菜单栏的
[
高级
]
®
[
头照相机识别
]
。
2
从
‘
定义的选项
’
中选择想要删除的选
项。
3
点击
[
删除
]
。
·
显示出确认画面。
4
点击
[
是
]
。
·
从一览中清除所选择的选项。
Parts061302S-03C00
4
Parts061302S-01C00
1
Parts061301S-03C01
3
2
Parts061302S-04C01
程序手册
6.12
头照相机识别选项
EJS9AC-MB-06P-18 Page 6-229
6.12.3
对
LED
元件等所拥有的萤光体执行头照相机识别后进行吸着，由此可通过补正使萤光体的中心转
为贴装位置。
n
设定项目
No.
名称
说明
1.
‘
补正
’
对元件进行
‘
上面识别
’
的设定。
*
无需设定时，请不要勾选复选框。默认值为
‘
勾选
’
状态。
2.
‘
识别对象
’
‘Ox’
萤光体的
X
坐标偏移量。
‘Oy’
萤光体的
Y
坐标偏移量。
‘Sx’
萤光体的
X
坐标尺寸。
‘Sy’
萤光体的
Y
坐标尺寸。
‘
颜色
’
设定进行识别的萤光体的颜色。
*
请在标记比周围颜色暗时设定
‘
黑色
’
，在标记比周围明亮时设定
‘
白
色
’
。
3.
‘
灯泡控制
’
‘
手动
’
使用以下的
‘
灯泡
1
～
4’
的设定值。
‘
灯泡
1’
设定灯泡
1
的手动控制值。
(1
～
255)
‘
灯泡
2’
设定灯泡
2
的手动控制值。
(1
～
255)
‘
灯泡
3’
设定灯泡
3
的手动控制值。
(1
～
255)
‘
灯泡
4’
设定灯泡
4
的手动控制值。
(1
～
255)
4.
‘
查找范围
’
指定识别系统查找萤光体的区域。
请以偏移位置为中心输入左下坐标以及右上坐标。
5.
‘
允许值
’
‘XY’
萤光体尺寸的允许值。
‘θ’
萤光体角度的允许值。
Parts061303S-01C03
1
2
3
4
5
程序手册
6.12
头照相机识别选项
Page 6-230 EJS9AC-MB-06P-18

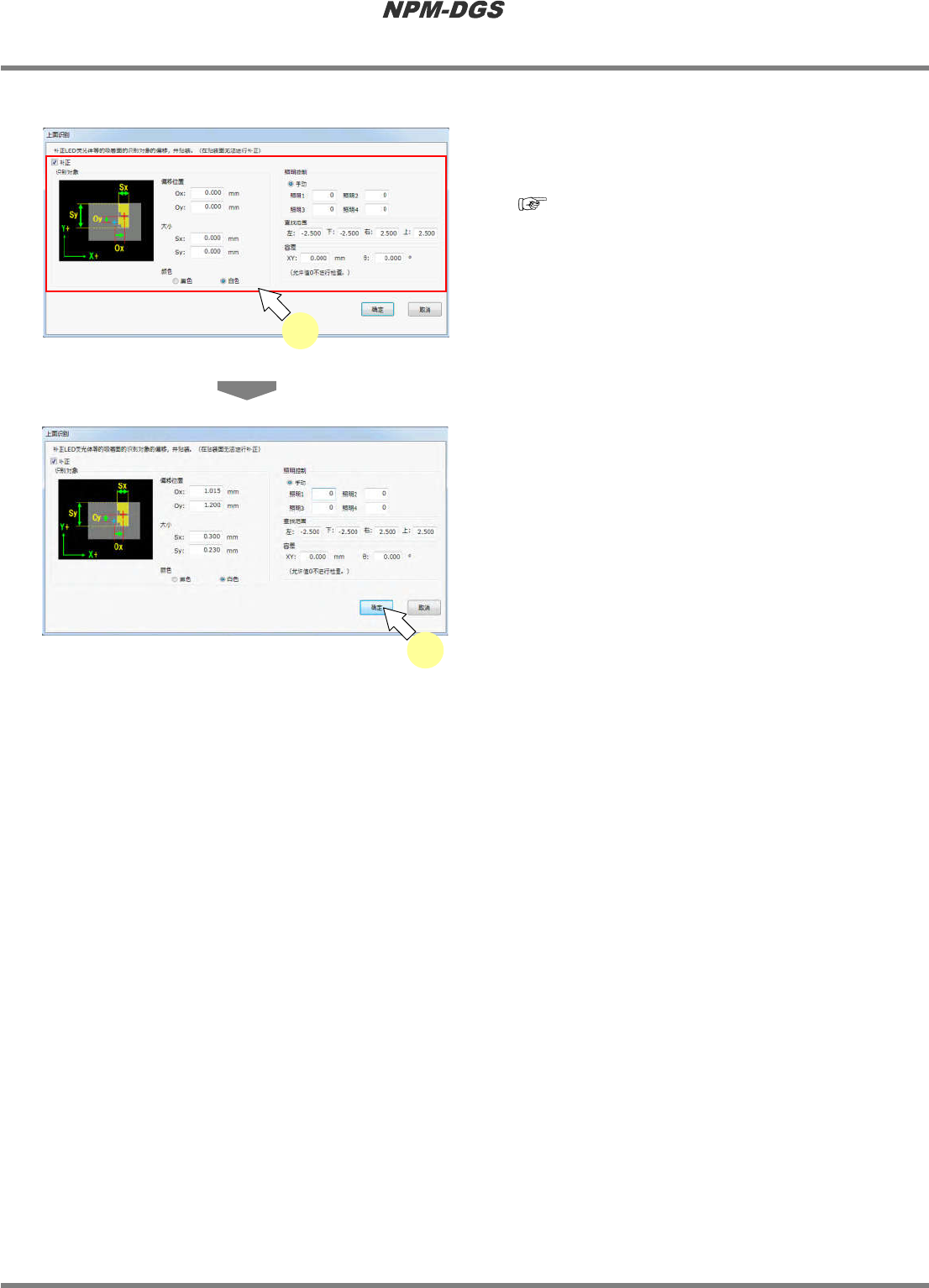

n
上面识别数据的设定
1
输入各个项目。
*
请参照前述的内容设定识别数据。
‘
■设定项目
’
2
点击
[
确定
]
。
·
对元件设定上面识别。
Parts061303S-03C03
1
Parts061303S-04C03
2
