●护带卷取杆的长度短时的供料带的安装方法
为了把护带卷绕到拉出辊上，需要约 390mm 的接头长度。
如果护带的接头长度不足 390mm 时，请用胶带接长接头前端。
（注）国际规格（IEC60286-3）和 JIS 规格（C0806-3：1999）时，规定为接头长度全长为
400mm 以上，如果是符合规格的供料带，则部需要连接接头的前端。
（注）用胶带接长接头的前端后，请把护带粘接面朝向压辊侧挂。(参照下图)

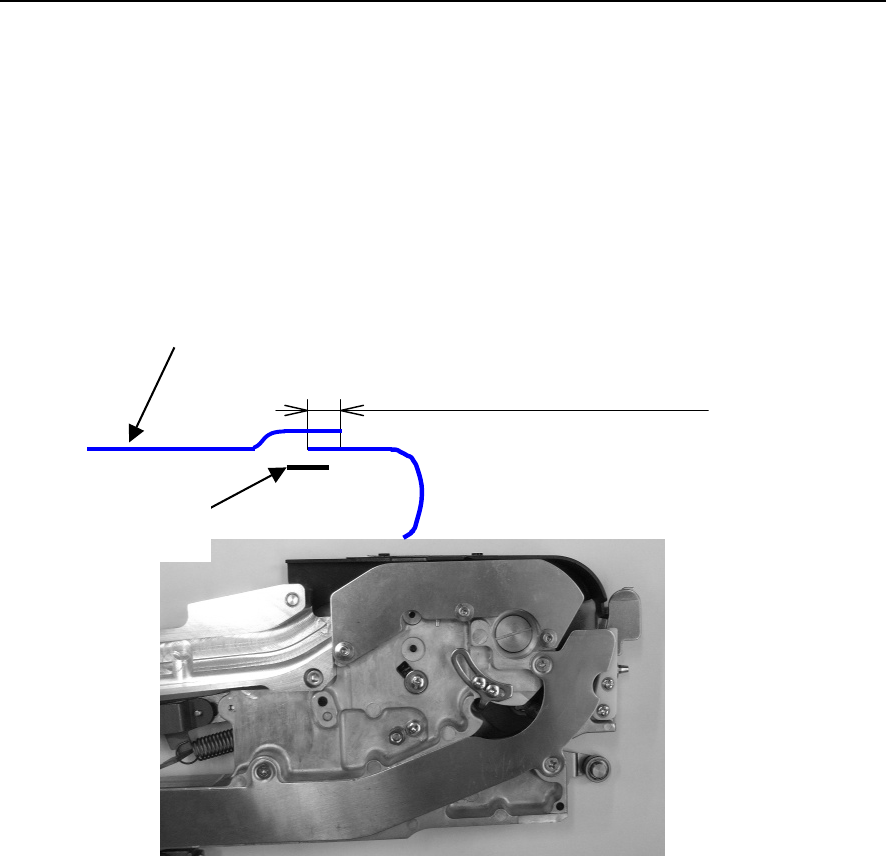

图 2-1-13
胶带
（透明胶带等）
护带粘接面(粘接
后的供料带）
护带的重叠：0.5～3mm
ATF12/16/24 使用说明书 Rev00a
9
2-1-2.带的取下方法

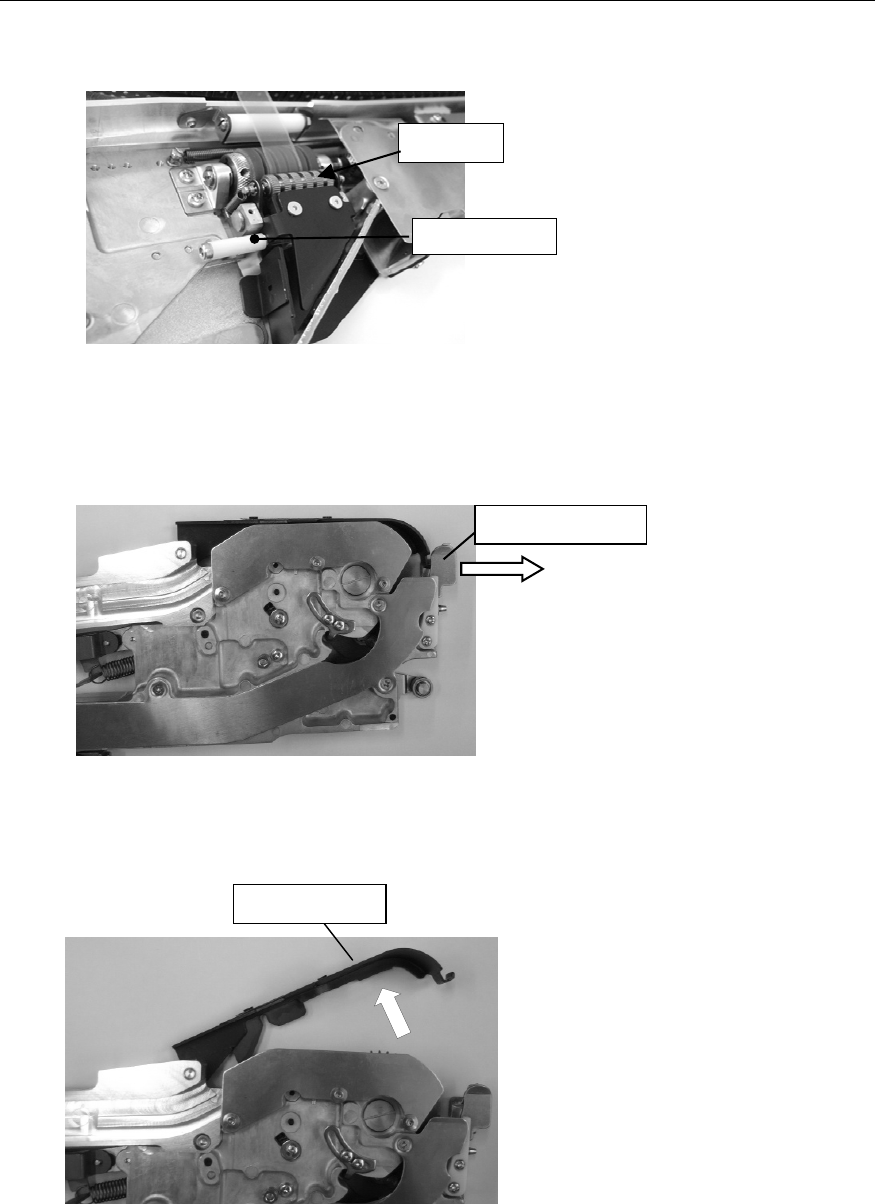

1)请按压辊杆，解除压辊的紧合，然后取下护带。
图 2-1-15
2) 请向箭头方向按压上盖钩，解除挂钩。
图 2-1-16
3)请向箭头方向抬起上盖，然后取下供料带。
图 2-1-17
4)请关闭上盖。
上盖钩
上盖
压辊
压辊杆
ATF12/16/24 使用说明书 Rev00a
10
2-2. 传送间距的变换(仅限表 2-2-1 记载的机种)
2-2-1. 止动器的调整
1）请拧松止动器对面的六角螺母，卸下带螺丝，按照止动器的刻印把结合螺丝插入规定的
螺丝孔，然后临时固定。
图 2-2-1
表 2-2-1 间距变换表
设定项目
品名
传送间距
止动器刻印
的调整
生产程序的
设定
止动器
4mm 8 4mm(4×1)
8mm 8 8mm(4×2)
AF12FS
12mm 12 12mm(6×2)
4mm 8 4mm(4×1)
8mm 8 8mm(4×2)
12mm 12 12mm(6×2)
AF16FS
16mm 16 16mm(8×2)
8mm 16 8mm(8×1)
12mm 12 12mm(6×2)
16mm 16 16mm(8×2)
20mm 20 20mm(10×2)
AF24FS
24mm 24 24mm(12×2)
4mm 4 4mm(4×1)
8mm 8 8mm(8×1)
AF12NS
AF16NS
12mm 12 12mm(12×1)
8mm 8 8mm(8×1)
AF24NS
12mm 12 12mm(12×1)
*例）AF12FS 使用传送间距 12mm 的元件时，请把止动器
的刻印调整为“12”，把贴片机侧的「程序编辑」
→「元件数据」的“传送间距”设定为 12mm(6*2)。

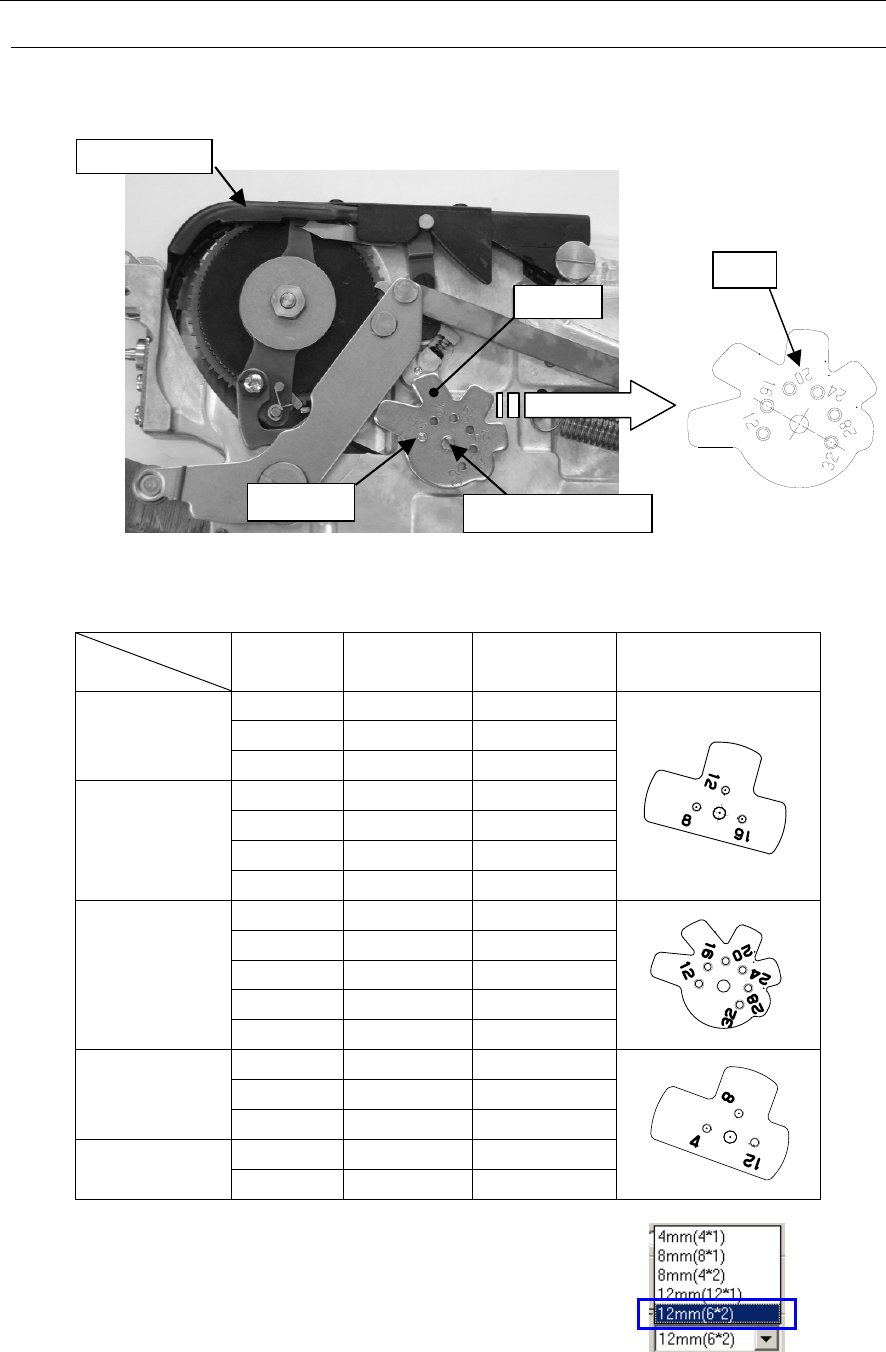

止动器
止动器偏心轴
螺丝(里侧)
刻印
上盖
