ATF12/16/24 使用说明书 R e v 0 0 a 12 2-2-2. 棘轮爪止动器的调整 1） 请把推顶杆设定为推顶的状态。 ※拆下返回弹簧的话，容易操作。 図 2-2-3 2） 请把棘轮爪和棘轮爪止动器的间隙调整为 0～0.05mm， 然后用棘轮爪止动器螺丝进行固 定。 3） 请在棘轮盘四周的 4 处以上的位置确认传送状态。 2-3. 装置的拿取搬运 请用手紧紧地握着带式供料器的 夹紧部 搬运。 図 2-3-1 注意 · 拿…
ATF12/16/24 使用说明书 Rev00a
11

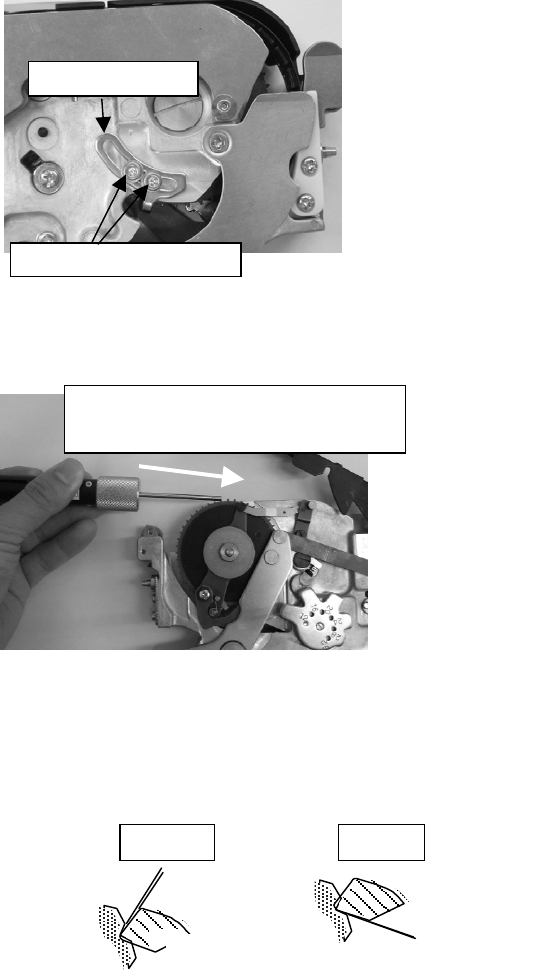

2）拧松棘轮爪止动器的 2 个固定螺丝，把棘轮爪止动器移动到最后位置。
3）打开上盖，从图 2-2-3 的箭头方向向链轮盘施加荷重（8～10N），让它很难转动。（为
了形成与挂上带的状态相同的条件。）
4）请在按下推顶杆的状态，让链轮爪保持链轮盘，调整止动器偏心轴，让止动器爪和棘轮
盘斤鼻接触。
※注：请让期紧密接触不出现图 2-2-4 所示的“传送过度”或“传送不足”的现象。
图 2-2-4
5）请在链轮盘四周确认 4 处以上的传送状态。
6）请按照螺丝、六角螺母的顺序固定止动器。
7）请再次在链轮盘四周的 4 处以上确认传送状态。
图 2-2-2
间隙
间隙
止动器爪
传送过度
传送不足
止动器爪
用张力计向棘轮盘施加荷重（8～
10N）（箭头方向）。
图 2-2-3
棘轮爪止动器
棘轮爪止动器的螺丝
ATF12/16/24 使用说明书 Rev00a
12

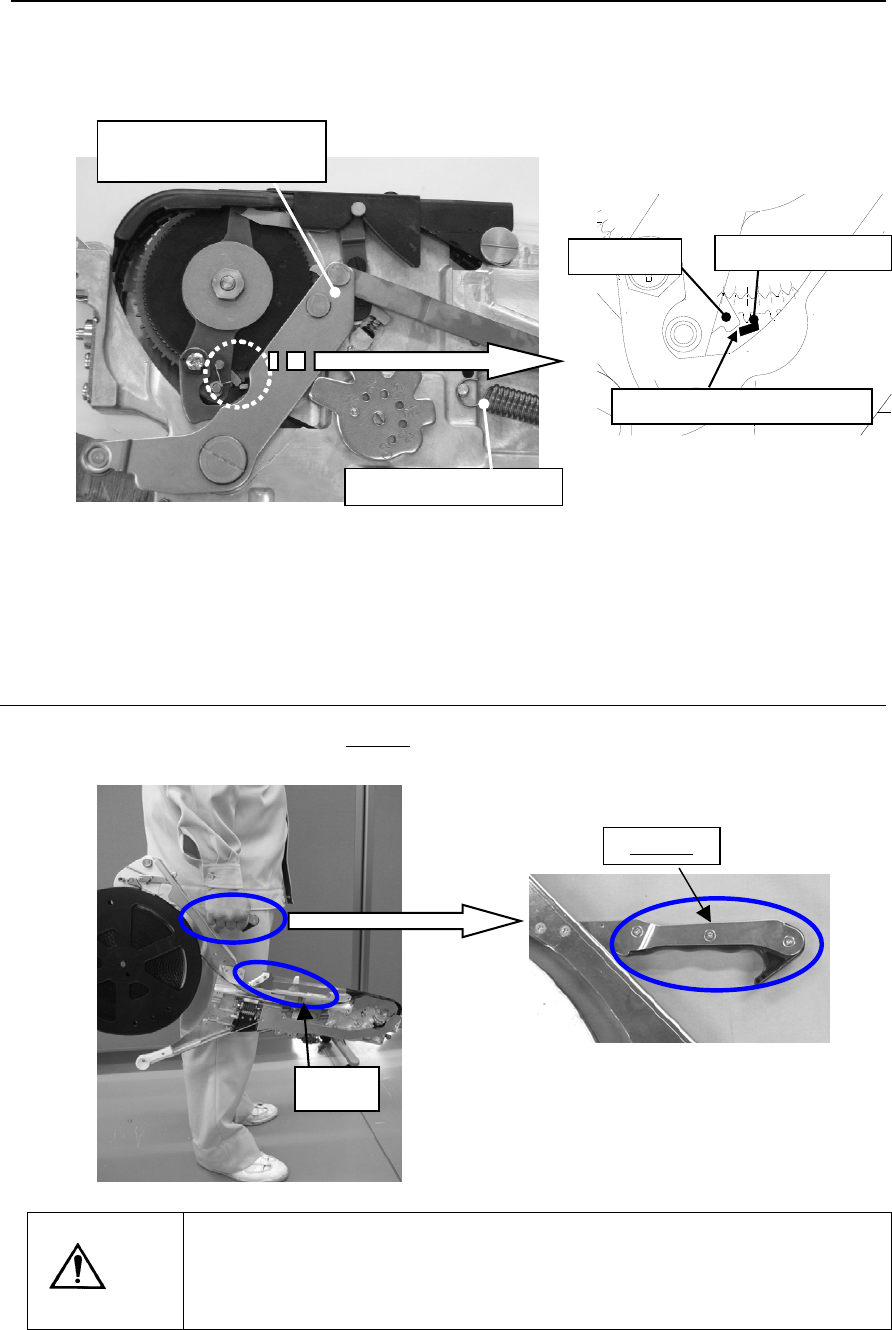

2-2-2.棘轮爪止动器的调整
1） 请把推顶杆设定为推顶的状态。
※拆下返回弹簧的话，容易操作。
図 2-2-3
2） 请把棘轮爪和棘轮爪止动器的间隙调整为 0～0.05mm，然后用棘轮爪止动器螺丝进行固
定。
3） 请在棘轮盘四周的 4 处以上的位置确认传送状态。
2-3.装置的拿取搬运
请用手紧紧地握着带式供料器的夹紧部搬运。
図 2-3-1
注意
·拿取搬运时，请不要拿着 A部。因为 A 部式护带的行走通路，如果受到外
力使行走通路发生变形的话，就会发生元件传送不良或吸附不良。
·拿取搬运时，请注意不要让带式供料器碰到其他物品，也不要让其掉落。
万一受到冲击的话，请一定确认是否没有异常。
棘轮爪
把间隙调整为 0～0.05mm
棘轮爪止动器
推顶推顶杆，在紧密接
触的状态下调整。
卸下返回弹簧。
A 部
夹紧部
ATF12/16/24 使用说明书 Rev00a
13

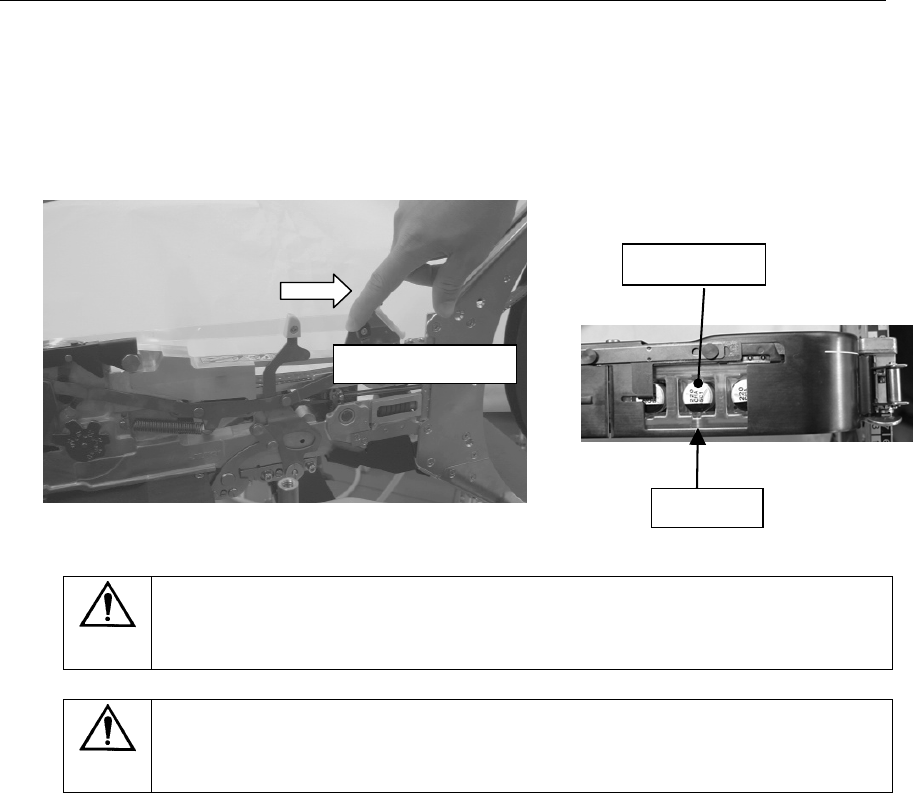

2-4.元件的传送（设定为可以吸附的状态）
请向箭头方向移动手动传送杆，把元件传送到分离位置的前面。在安装到贴片机之前，元件在
分离位置的话，移动中或把带式供料器向贴片机安装时，由于振动元件有可能掉落，因此请把
带式供料器安装到贴片机后，把元件传送到分离位置。护带有松垂时，请拉紧不要松垂。（参
照P.8）
图 2-4-1
注意
·传送元件时，请在贴片棘没有动作时进行。
·请确认分离位置是否没有元件，位置是否没有偏移。
注意
请确认护带是否没有松垂。护带松垂的话，则不能正常地送带。
手动传送杆
分离位置
中心位置
