●传送带的轧花重叠部接合不紧密时供料带的连接方法

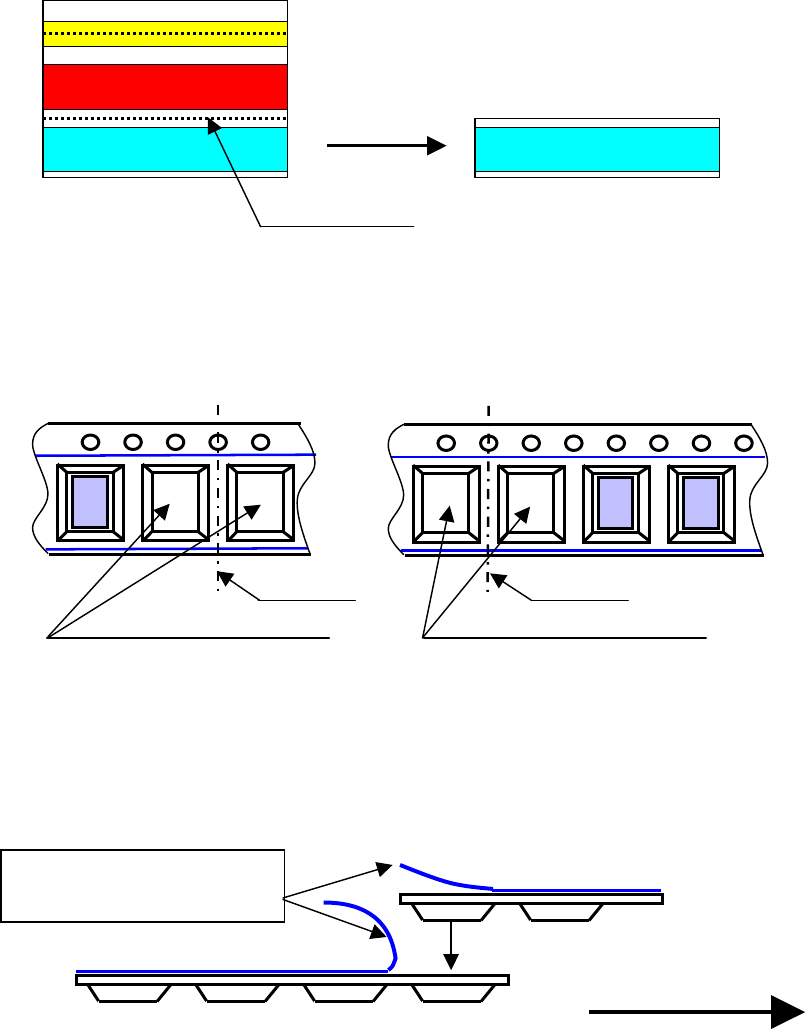

1）请沿着点线切割每个底纸上的对接带宽度宽侧的供料带。
图 2-5-10
2)如下图所示，请用剪刀等切断轧花传送带的元件袋的中心。(护带也同时切断。)
接续侧 前侧
图 2-5-11
3）把连接的传送带前进方向侧的传送带朝上，上下重叠轧花袋。
图 2-5-12
剪断线
没有装元件的袋
剪断线
没有装元件的袋
点线
供料带前进方向
剥离 1 个重叠部分的护带(上下
均剥离)。
ATF12/16/24 使用说明书 Rev00a
18
4）从底纸剥下从上下重叠的轧花带部的轧花内侧和从与传送孔相反方向的一端到底面预先剪断
的对接带，然后贴好。对接带尺寸的宽度：6mm、长度：40mm，请用剪刀把宽度剪成不要堵塞
前后的袋，同时长度也不要超过轧花袋底面后使用。对接带的粘贴方法是从传送带侧面向底
面贴，并沿着传送带形状紧密贴好。
图 2-5-13
5）在供料带前进方向把接续侧的护带朝上，重叠护带后，以重叠部分的轧花袋为中心，重叠护
带 0.5～3mm，然后用剪刀剪断。
图 2-5-14
※ 护带和传送带的对接带粘贴面如果粘附油脂(手指触摸后也有可能粘附。)的话，对接带的
粘结力会降低，建议用浸润酒精等的布擦拭护带表面进行脱脂。
6）有关对接带的粘贴，请用与图 2-5-6～9 同样的方法进行粘贴。
供料带前进方向
沿着形状紧密粘合
在没有超过底面的位置剪断。
把接续侧供料带的护带重叠到前进
方向侧的护带上面。
供料带前进方向
护带重叠：0.5～3mm
注) 因为护带的重叠部分越长，剥离时阻力就越大，所以有的护带可能会发生剥
离
不良的现象。此时，请尽量缩短(2mm 以下)护带的重叠部分。
ATF12/16/24 使用说明书 Rev00a
19
注意
传送带的轧花重叠部的袋子由于重叠有可能发生变形，所以请尽量
不让元件进入。由于轧花袋的变形造成内部的元件不能顺利地移动
到上方，所以有可能发生吸附不良。
注意
传送带的轧花重叠部的带子由于重叠有可能发生变形，重叠后的轧
花袋的宽度如果超过各供料器尺寸的轧花槽宽度的话，则不能使用。
由于轧花袋的变形，超过供料器的轧花槽宽度的话，则不能使用。(有
可能发生传送不良。)
注意
关于对接带，请根据各供料器的尺寸使用专用带。
对于使用规定以外的对接带发生的故障，本公司不给予保证。
注意
粘贴在传送带侧面的对接带请不要堵塞传送带的传送孔 1/3 以上。
否则，有可能不能正常传送供料带。
注意
请确实地粘贴对接带。如果发生浮起或剥离的话，有可能不能正常
地传送供料带。
注意
请确实地重叠对接带。如果发生浮起或剥离的话，有可能不能正常
地传送供料带。
注意
粘贴对接带之前的护带和传送带的粘合面不能粘附油脂。为了除去
油脂，建议用酒精进行脱脂。
注意
粘贴底面的嵌接带时，请注意不要让嵌接带过于紧张，使传送带变
成圆弧形状(弓形)。传送动作的阻力变大，有可能会发生不能正常
传送供料带。
