ATF12/16/24 使用说明书 R e v 0 0 a 26 7. 详细说明 7-1. 主机的清洁 请确认在各部的异物粘附、 脏污、 带屑粘附。 特别是以下部位， 因为是有关本供料器的功能、 性能的重要部位，请重点进行确认。 1) 上盖的检查 图 7-1-1 【处理措施】粘附了带屑、粘附物时 ①请用 IPA 清除剥离狭缝部，除掉粘附物等。 请除掉遮挡器的前端、槽沟、活动部的脏污。 （注）遮挡销部涂抹了润滑脂。请注意不要用 IPA 弄…
ATF12/16/24 使用说明书 Rev00a
25
2.没有传送供料带时。
症 状
1 次 2 次 3 次
详细
确认方法
处理措施
处理措施内容
1.传送带没有正确地安装。 - 重新安装供料
带
部分粘附
油污(吹空气时)
粘附润滑脂
2.供料带行走通路脏污。
元件上有油(特别是
冲孔)
1.链轮盘的
齿没有进
入到供料
带孔里
3.确认上盖挂钩部下侧是否粘
附着元件。
7-1
带盘没有安装在轴
(芯铁)上
-
重新把带盘安
装到机架上。
带盘制动器没有压住
带盘。(压着)
2-1-1-3
重新安装带盘
制动器
2.带盘没有
正确地安
装
4.带盘架侧臂没有正确地安
装。
带盘制动器和带盘锁
定着。
2-1-1-3
重新安装带盘
制动器
粘附着元件或异物。 7-1-3 除去异物 5.止动器爪没有进入带盘齿槽
里。
传送调整不良。 2-2-1
2-2-2
调整
粘附着元件或异物。 7-1-3
除去异物
传送调整不良。 2-2-1
2-2-2
调整
6.棘轮爪没有进入带盘齿槽
里。
带盘架侧臂部转动。 7-7-3
更换
3.传送功能
不良
7.推顶杆的动作负荷过大。 7-7-1 更换
8.遮挡器长孔部混入元件或异
物。
7-1-1 实施空气喷吹4.遮挡器不
动作
9.遮挡器变形。 7-8-1
8-2-4
更换
10.弹簧脱落。 - 更换 5.各部的弹
簧异常
11.弹簧损伤 - 更换
12.传送带前端被卡住。
-
除去堵塞的带
2.
没
有
传
送
供
料
带。
6.带排出部
被挂住
13.一次更换台车(供料槽)盖
上滞留着护带。
除去滞留的护
带
ATF12/16/24 使用说明书 Rev00a
26
7. 详细说明
7-1. 主机的清洁
请确认在各部的异物粘附、脏污、带屑粘附。特别是以下部位，因为是有关本供料器的功能、
性能的重要部位，请重点进行确认。

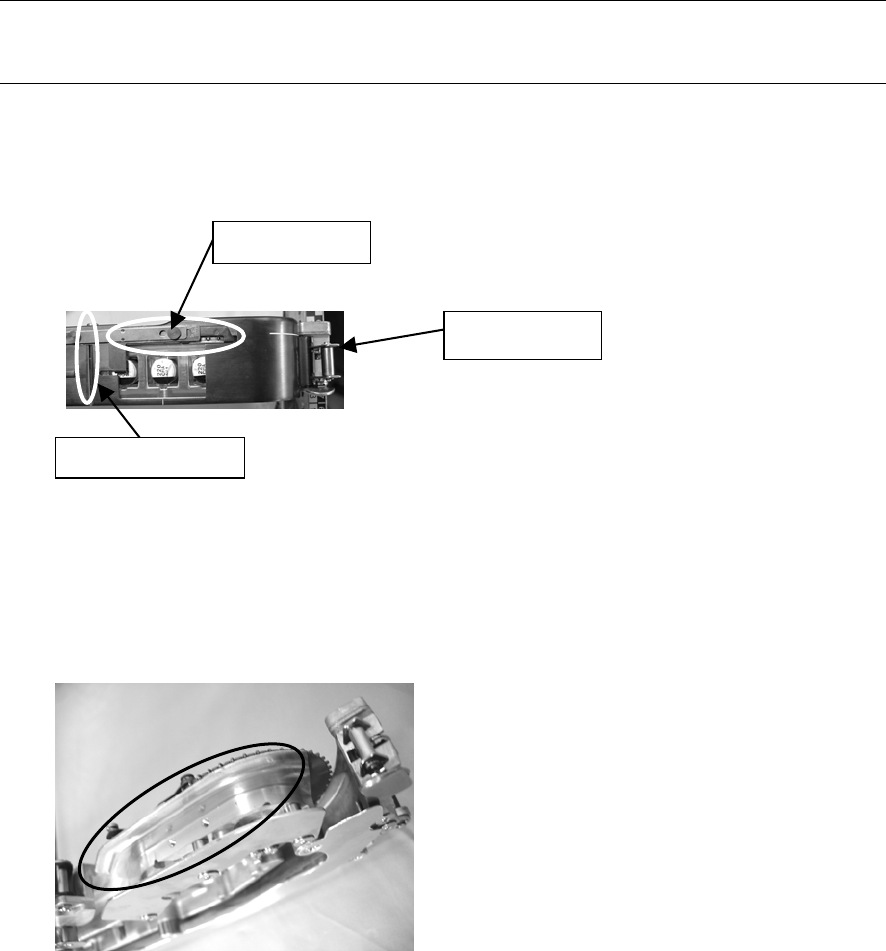

1) 上盖的检查
图 7-1-1
【处理措施】粘附了带屑、粘附物时
①请用 IPA 清除剥离狭缝部，除掉粘附物等。
请除掉遮挡器的前端、槽沟、活动部的脏污。
（注）遮挡销部涂抹了润滑脂。请注意不要用 IPA 弄掉润滑脂。
2) 带导向器的检查
图 7-1-2
【处理措施】粘附了带屑、粘附物时
①请除掉由于传送带活动而发生的传送带带屑。
遮挡器长孔部
上盖剥离狭缝部
上盖挂钩部
ATF12/16/24 使用说明书 Rev00a
27

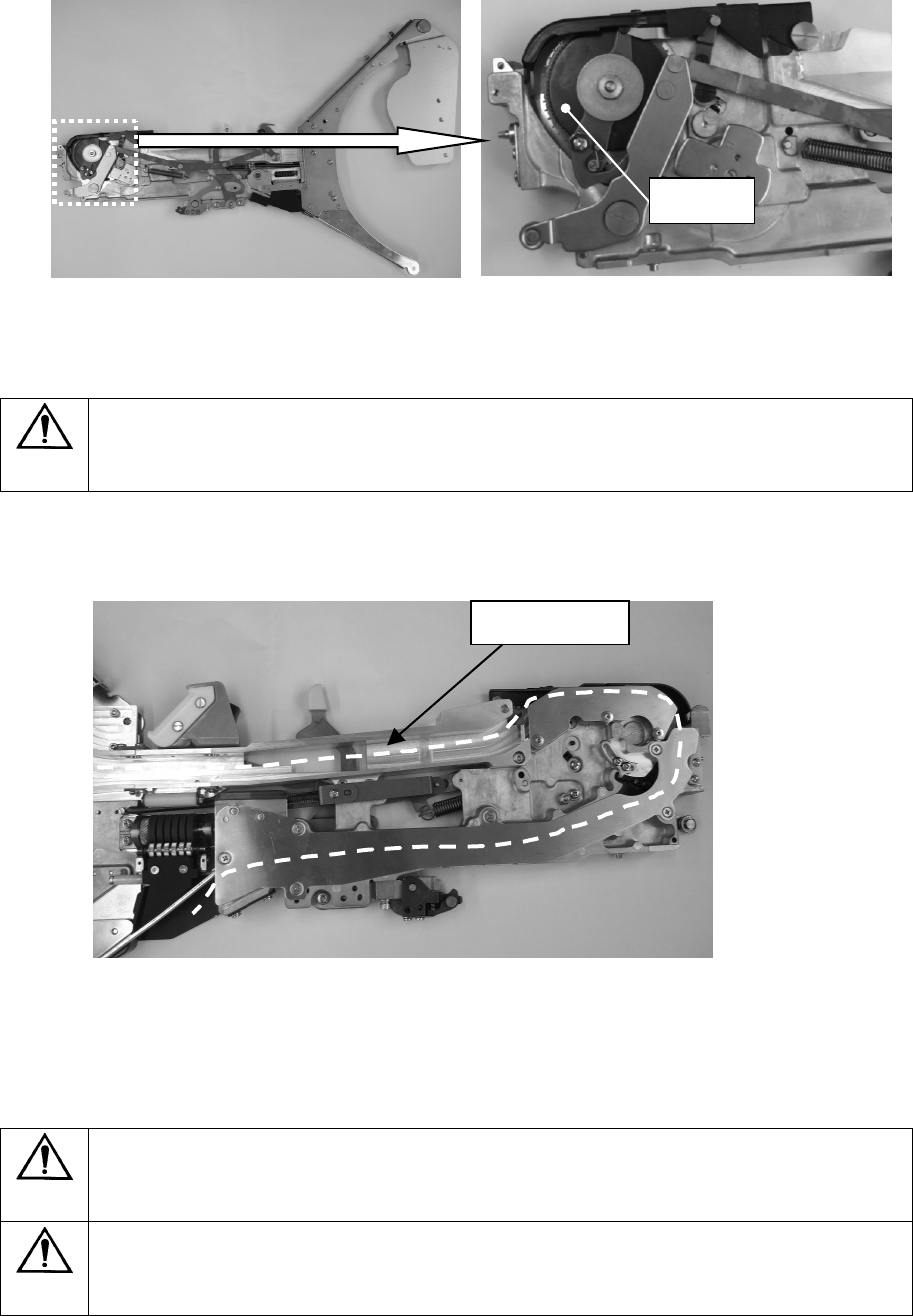

3) 棘轮盘的检查
図 7-1-2
图 7-1-3
【处理措施】粘附了带屑时
①请通过空气喷吹除掉带屑。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
4) 供料带行走部的检查
图 7-1-4
【处理措施】在供料带行走部粘附了油脂、带屑时
①请用空气喷吹或棉纱等除掉异物。
②脏污严重时，请用酒精除掉。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
注意
酒精请使用 IPA（异丙醇）或酒精（乙醇）。
棘轮盘
供料带行走部
