ATF12/16/24 使用说明书 Rev00a
27
3) 棘轮盘的检查
図 7-1-2
图 7-1-3
【处理措施】粘附了带屑时
①请通过空气喷吹除掉带屑。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
4) 供料带行走部的检查
图 7-1-4
【处理措施】在供料带行走部粘附了油脂、带屑时
①请用空气喷吹或棉纱等除掉异物。
②脏污严重时，请用酒精除掉。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
注意
酒精请使用 IPA（异丙醇）或酒精（乙醇）。
棘轮盘
供料带行走部
ATF12/16/24 使用说明书 Rev00a
28

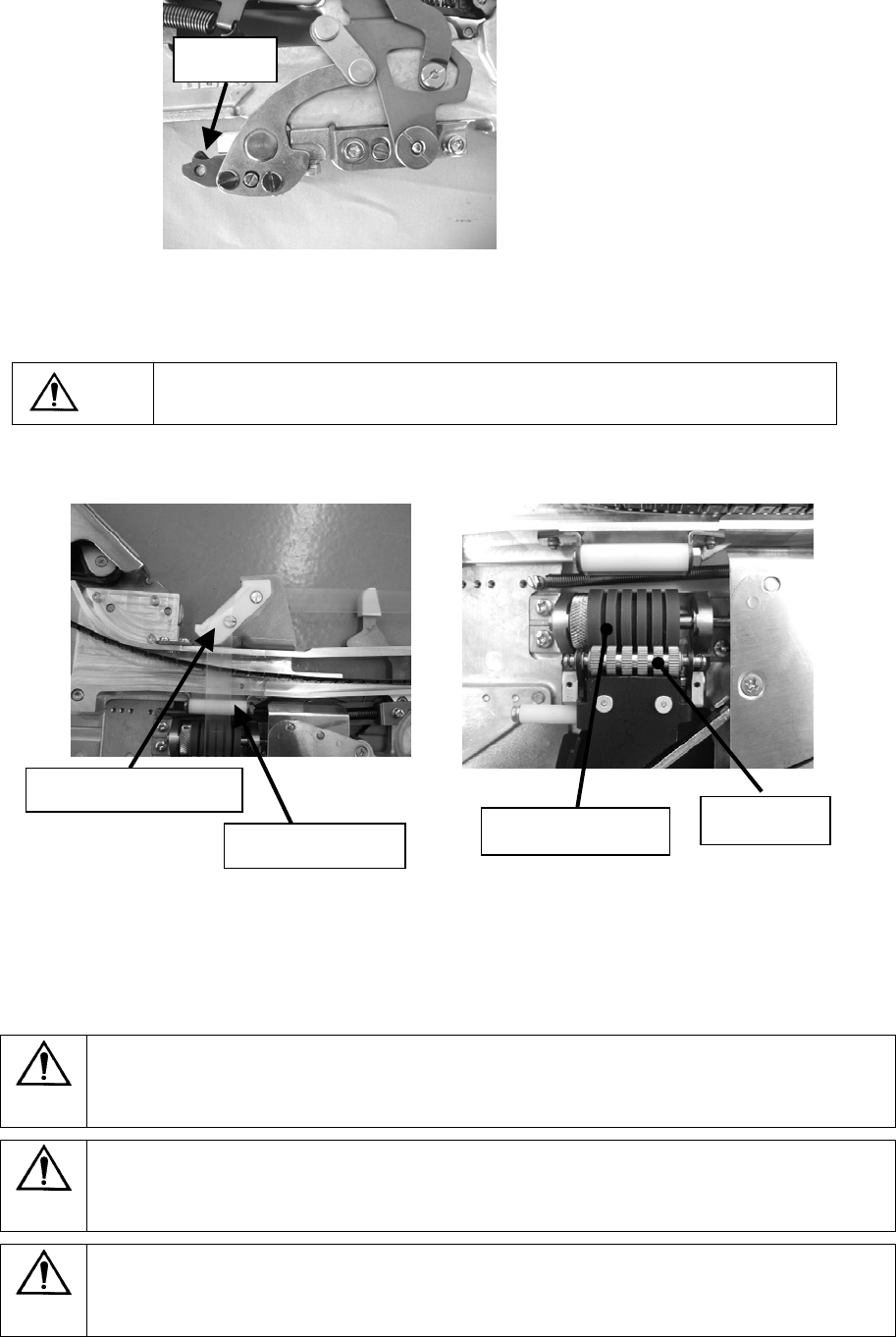

5) 锁定架部
图 7-1-5
【处理措施】在锁定架部粘附了带屑时
①请用空气喷吹的方法除掉带屑。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有
可能造成护带卷取不良。
6) 压辊部的检查
图 7-1-6
【处理措施】粘附了带屑、脏污时
①粘附了带屑的部位，请用空气喷吹方法除掉。
②空气喷吹不能除掉的脏污、带屑，请用干燥的棉纱擦拭。
③仍然不能除掉时，请用沾酒精进行清洁。细小部分请用棉棒等进行清洁。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
注意
酒精请使用 IPA（异丙醇）或酒精（乙醇）。
注意
用 IPA 清洁棘轮盘、遮挡器长槽、锁定架部后，请向活动部涂抹阿尔巴尼亚润滑脂。拉
出辊、压辊部仅可以使用酒精、IPA，不能涂抹润滑脂。
锁定架
拉出辊橡胶
压辊
供料带折弯板
供料带排出辊
ATF12/16/24 使用说明书 Rev00a
29

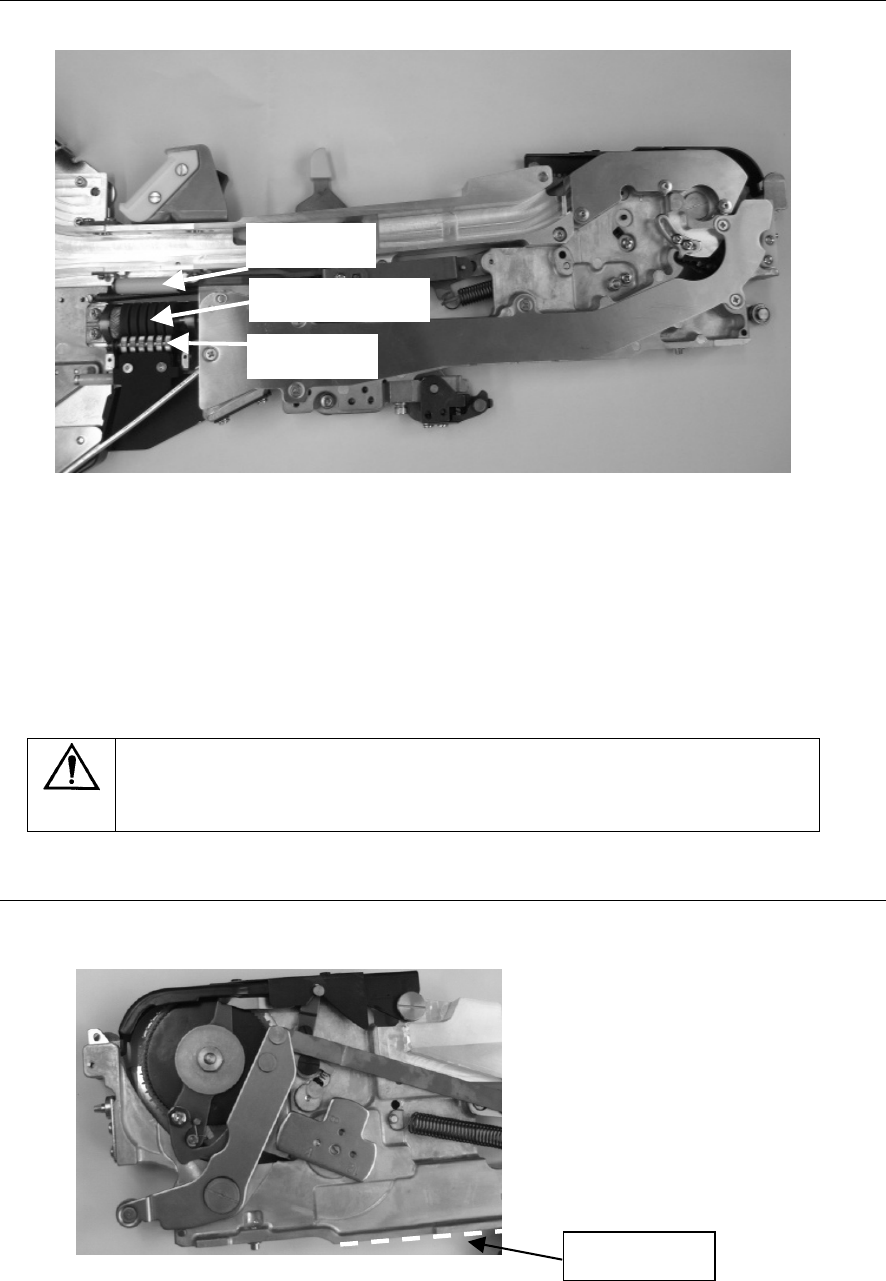

7-2. 确认各辊的动作
请确认下列辊是否顺畅转动。
图 7-2-1
【处理措施】粘附了带屑、脏污时
①请除掉带屑、脏污（7-1-6）。
【处理措施】辊转动不顺畅时
①进行空气喷吹，除掉辊轴上的异物。
进行了以上的操作，动作仍然不良时，请更换供料辊。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可
能造成护带卷取不良。
7-3. 安装基准面（底面）有伤痕、粘附异物
请确认在安装基准面上是否没有伤痕、异物粘附。
图 7-3-1
【处理措施】粘附了异物时
①请用气枪等除掉异物。
安装基准面
排出辊
拉出辊橡胶
压辊
