ATF12/16/24 使用说明书 R e v 0 0 a 29 7-2. 确认各辊的动作 请确认下列辊是否顺畅转动。 图 7-2-1 【 处理措施 】 粘附了带屑、脏污时 ① 请除掉带屑、脏污 （ 7-1-6 ）。 【 处理措施 】 辊转动不顺畅时 ① 进行空气喷吹，除掉辊轴上的异物。 进行了以上的操作，动作仍然不良时，请更换供料辊。 注意 空气喷吹时， 请注意油污(空气喷吹时喷放出来的油)的粘附。 元件脏污有可 能造成护带卷取不良。…
ATF12/16/24 使用说明书 Rev00a
28
5) 锁定架部
图 7-1-5
【处理措施】在锁定架部粘附了带屑时
①请用空气喷吹的方法除掉带屑。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有
可能造成护带卷取不良。
6) 压辊部的检查
图 7-1-6
【处理措施】粘附了带屑、脏污时
①粘附了带屑的部位，请用空气喷吹方法除掉。
②空气喷吹不能除掉的脏污、带屑，请用干燥的棉纱擦拭。
③仍然不能除掉时，请用沾酒精进行清洁。细小部分请用棉棒等进行清洁。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可能造成护带
卷取不良。
注意
酒精请使用 IPA（异丙醇）或酒精（乙醇）。
注意
用 IPA 清洁棘轮盘、遮挡器长槽、锁定架部后，请向活动部涂抹阿尔巴尼亚润滑脂。拉
出辊、压辊部仅可以使用酒精、IPA，不能涂抹润滑脂。
锁定架
拉出辊橡胶
压辊
供料带折弯板
供料带排出辊
ATF12/16/24 使用说明书 Rev00a
29
7-2. 确认各辊的动作
请确认下列辊是否顺畅转动。
图 7-2-1
【处理措施】粘附了带屑、脏污时
①请除掉带屑、脏污（7-1-6）。
【处理措施】辊转动不顺畅时
①进行空气喷吹，除掉辊轴上的异物。
进行了以上的操作，动作仍然不良时，请更换供料辊。
注意
空气喷吹时，请注意油污(空气喷吹时喷放出来的油)的粘附。元件脏污有可
能造成护带卷取不良。
7-3. 安装基准面（底面）有伤痕、粘附异物
请确认在安装基准面上是否没有伤痕、异物粘附。
图 7-3-1
【处理措施】粘附了异物时
①请用气枪等除掉异物。
安装基准面
排出辊
拉出辊橡胶
压辊
ATF12/16/24 使用说明书 Rev00a
30

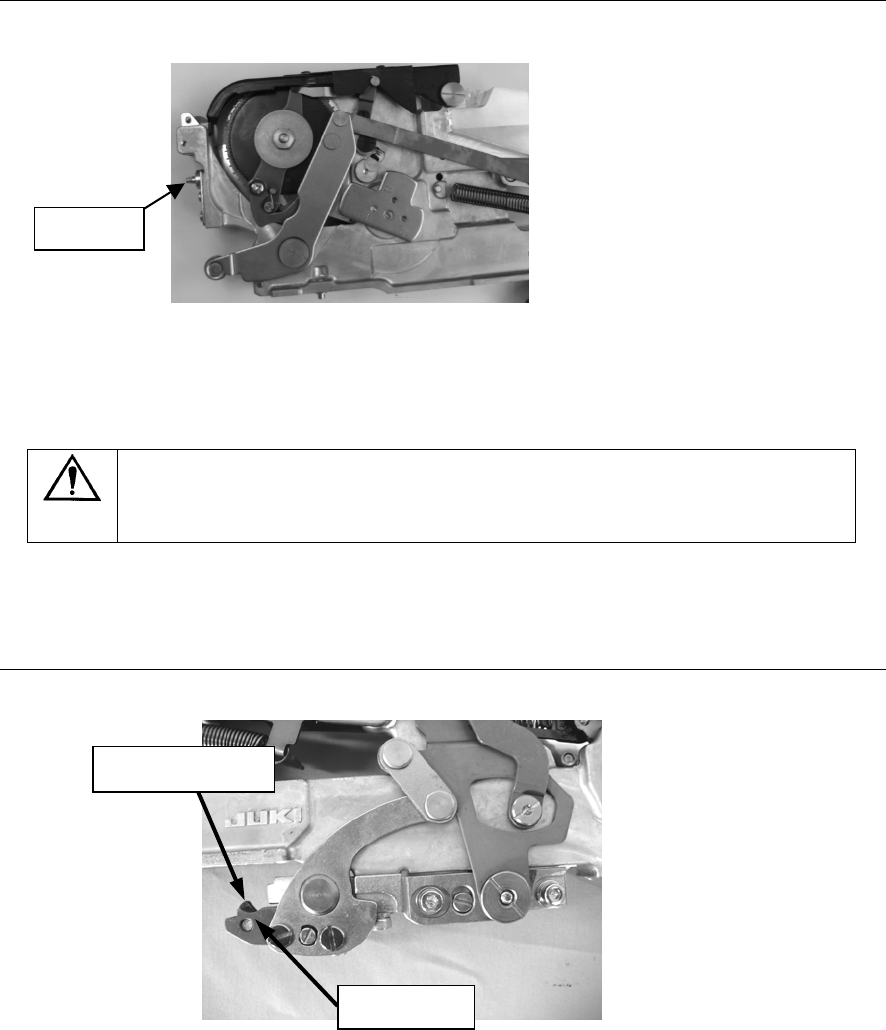

7-4. 定位基准销的磨损、变形
请确认基准销是否没有磨损、变形。
图 7-4-1
【处理措施】基准销磨损变形时
①需要更换零部件和重新调整吸附位置。请考虑购买零部件。
注意
调整时需要专用的供料器检查夹具。
有关检查夹具，请参照检查夹具使用说明书。
7-5. 锁定架和柱塞板的伤痕、变形
请确认锁定架、柱塞板的结合部是否没有伤痕、变形。
图 7-5-1
【处理方法】锁定架和柱塞板有伤痕、变形时
①需要更换零部件和重新调整吸附位置。请考虑购买零部件。
基准销
柱塞板
锁定架
