7-8. 上盖遮挡器变形
1）上盖的检查
请确认上盖下面剥离槽有无伤痕、变形。
图 7-8-1
【处理措施】发生了伤痕或变形时
①请更换上盖（更换方法请参照 P39 的上盖更换。）。
2）遮挡器的检查
请确认遮挡器前端是否没有伤痕、变形，动作是否顺畅。
【处理措施】动作不顺畅时
①请用气枪等清扫遮挡器动作部。清扫后仍然没有改变时，请更换上盖。
【处理措施】发生了伤痕或变形时
①请更换上盖（更换方法请参照 P38 的上盖更换。）。
7-9. 吸附位置的确认
为了保持吸附精度，请定期地检查调整吸附位置。
另外，错误地冲击或过大地施加荷重给带供料器后，请确认吸附位置。
分离位置偏移时由于吸附异常的增加，不能同时吸附而有可能发生动作时间异常。
【处理措施】间隔位置偏移时
由于吸附异常的增加，不能同时吸附而有可能发生动作时间异常。
请调整间隔位置。
注意
调整时，需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。

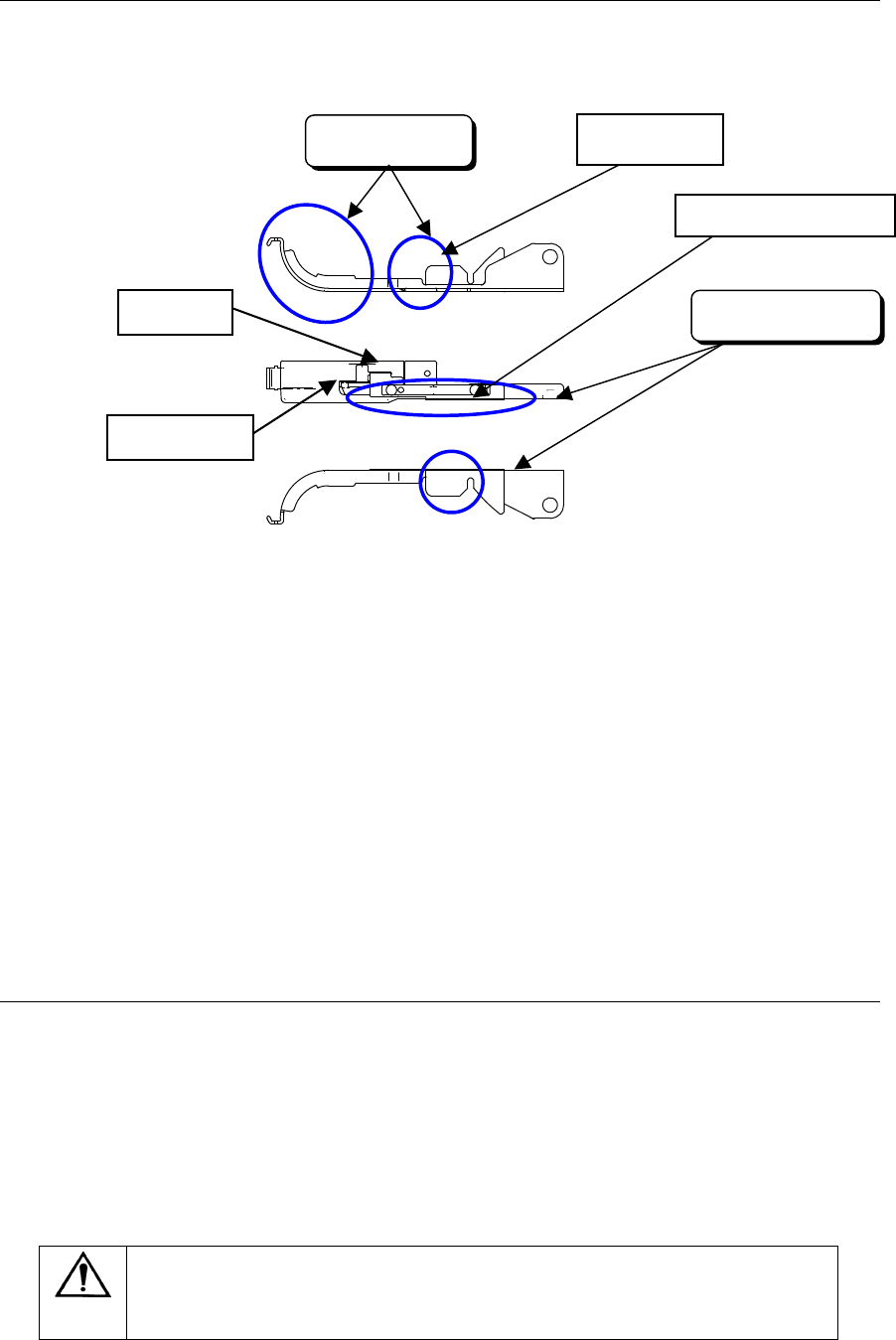

应无伤痕、变形
应无变形
下面剥离槽
上盖
遮挡器
应顺畅动作
ATF12/16/24 使用说明书 Rev00a
34
7-10. 加油部位
※定期维修期间以外，清扫供料器时，下列部位的润滑脂如果脱落的话，也请涂抹阿尔巴尼亚润
滑脂。

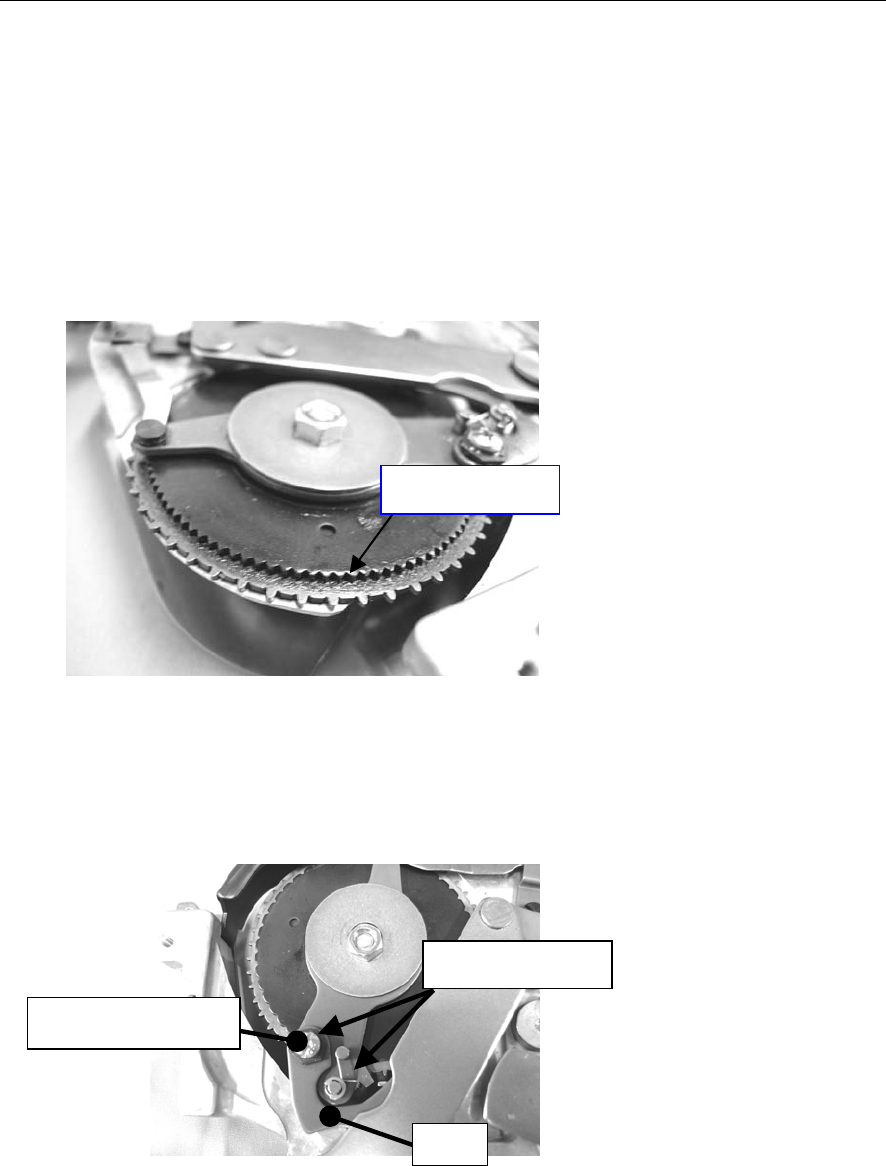

1) 棘轮盘
请向棘轮盘的齿间涂抹阿尔巴尼亚润滑脂。
①请在四周 8 个部位涂抹填埋齿谷。
②转动 3 周棘轮盘，让其充分涂抹。
③请擦取沾在棘轮盘表面(侧面)上的润滑脂。
图 7-10-1
2) 棘轮爪偏心环
① 把阿尔巴尼亚润滑脂涂抹到锁定杆和推顶杆轴之间。
② 活动手动杆，让其充分涂抹。
③ 擦拭多余的润滑脂。
图 7-10-2
润滑脂涂抹部位
棘轮爪偏心环
环
润滑脂涂抹部位
ATF12/16/24 使用说明书 Rev00a
35
3) 推顶杆轴
① 把阿尔巴尼亚润滑脂涂抹到锁定杆和推顶杆轴之间。
② 活动手动杆，让其充分涂抹。
③ 擦拭多余的润滑脂。
图 7-10-3
4) 活动环
① 向活动环的下列部位涂抹阿尔巴尼亚润滑脂。
② 活动手动杆，让其充分涂抹。
图 7-10-4

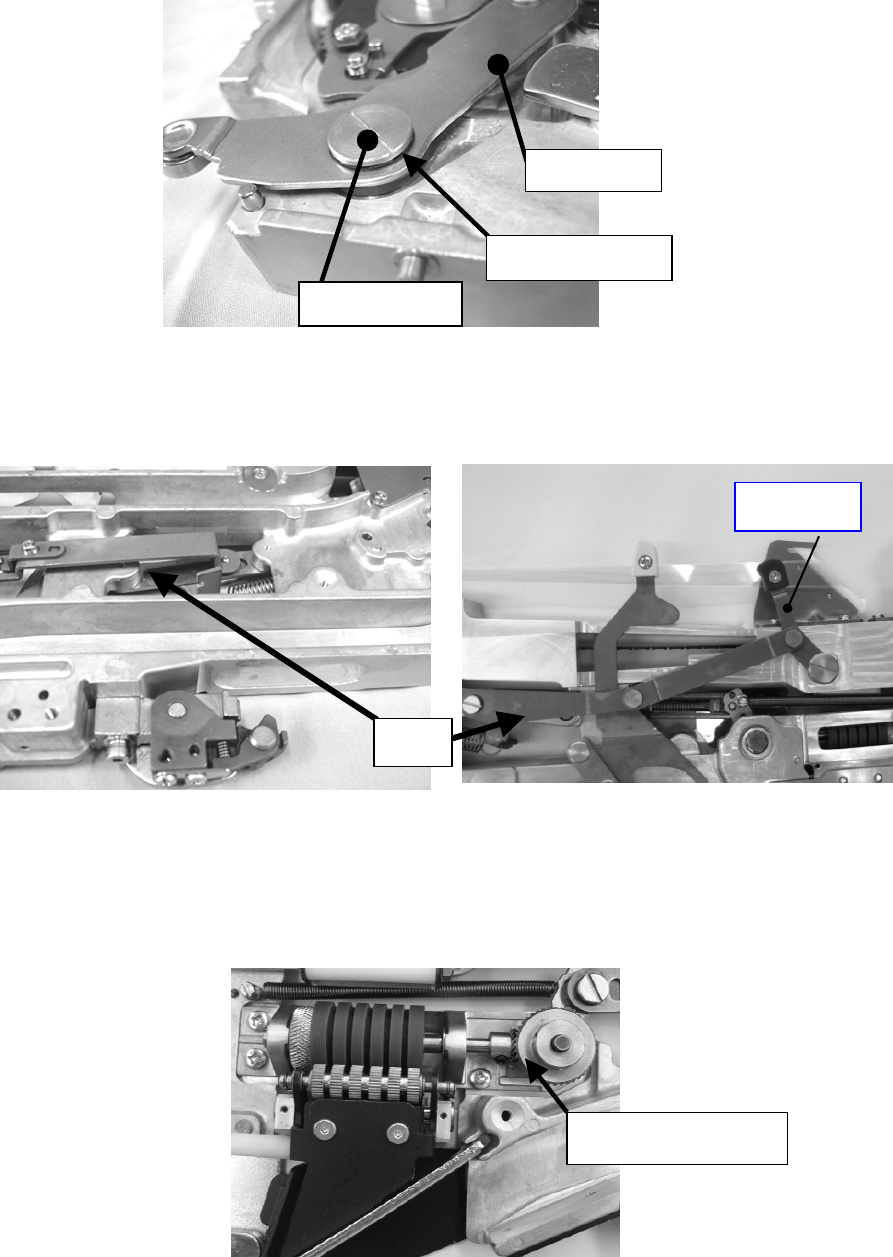

5) 拉出辊
① 把阿尔巴尼亚润滑脂儒墨到齿轮齿四周和轴承部。
② 活动手动杆，让其充分涂抹。
③ 擦拭多余的润滑脂。
图 7-10-5
长孔
向齿轮部涂抹润滑脂
活动环
推顶杆
推顶杆轴
润滑脂涂抹部位
