ATF12/16/24 使用说明书 R e v 0 0 a 38 5) 止动器爪的更换 图 8-2-5 ① 松开卸下推顶杆轴。 ② 移动推顶杆，卸下止动器爪时，请移动到不妨碍的地方。 ③ 卸下止动器爪固定螺母，再卸下止动器爪。此时，请注意不要弄丢弹簧。 ④ 按照相反的顺序组装新的止动器爪。 ⑤ 请调整间隔位置。 注意 调整时需要专用的供料器调整夹具。 有关调整夹具，请参照调整夹具使用说明书。 止动器爪固定螺母 （ 背面 ） 止动器爪 推…
ATF12/16/24 使用说明书 Rev00a
37
3) 上盖(组件)的更换

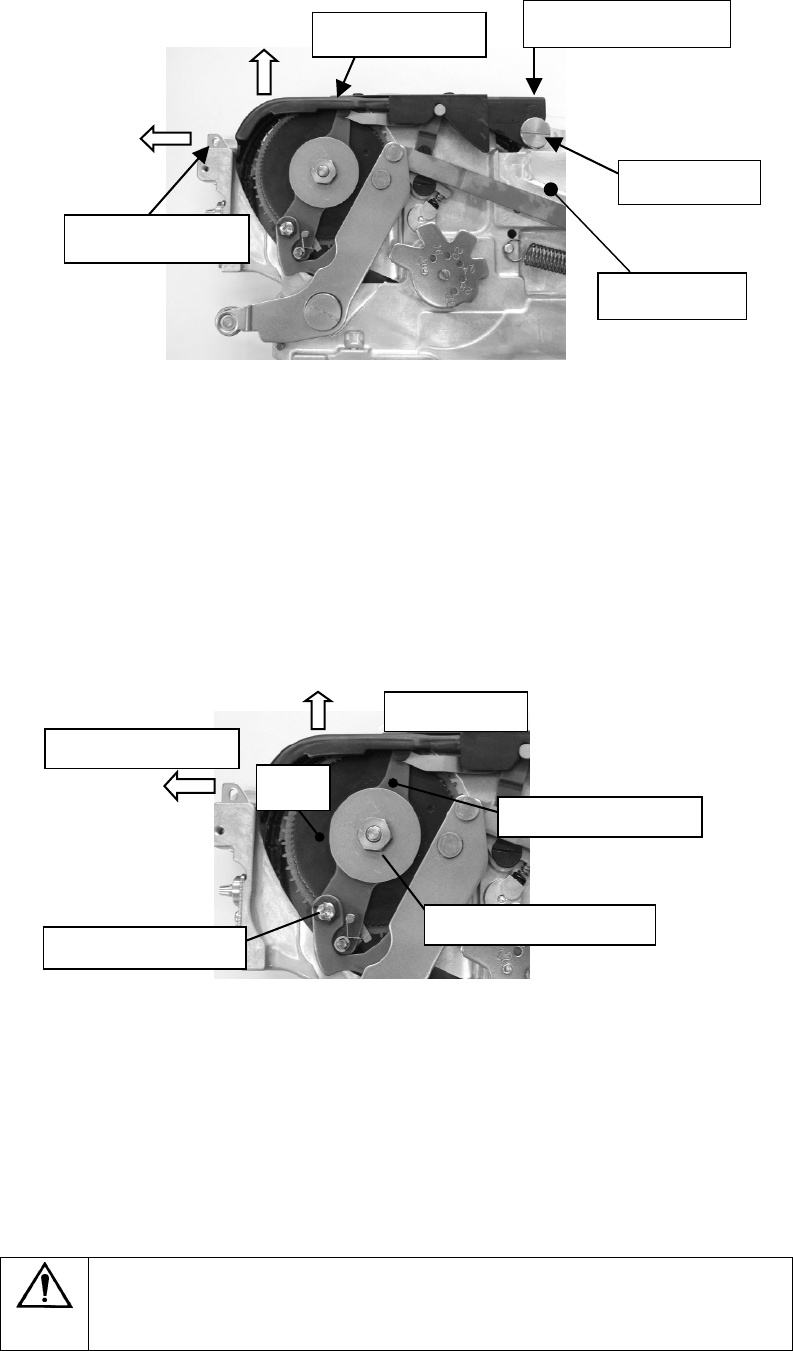

图 8-2-3
①打开上盖挂钩，松开上盖的压片。
②请拧松偏心轴固定螺丝，拔出偏心轴，取下上盖。
③请把偏心轴穿过新的上盖
(组件)，再把偏心轴插入供料器座。
④用一字形螺丝刀把下降到最下点，从最下点向左转动 180°进行调整，最后请固定偏心轴固
定螺丝。
此时，偏心轴的扭矩调整为可以用上盖的自重关闭。
4) 定位板（组件）的更换
图 8-2-4
① 请松开上盖挂钩，松开上盖压力，打开上盖。
② 请卸下偏心环固定螺丝。
③ 请卸下盘轴固定螺母。
④ 请安装定位板（组件）。
⑤ 请按照相反的顺序组装新的定位板（组件）。
⑥ 请调整间隔位置。
注意
调整时需要专用的供料器检查夹具。
有关检查夹具，请参照检查夹具使用说明书。
上盖挂钩
偏心轴
固定螺丝（从上面）
上盖(组件)
供料器座
上盖挂钩
上盖
定位板（组件）
盘轴固定螺母
偏心环固定螺丝
垫片
ATF12/16/24 使用说明书 Rev00a
38
5) 止动器爪的更换

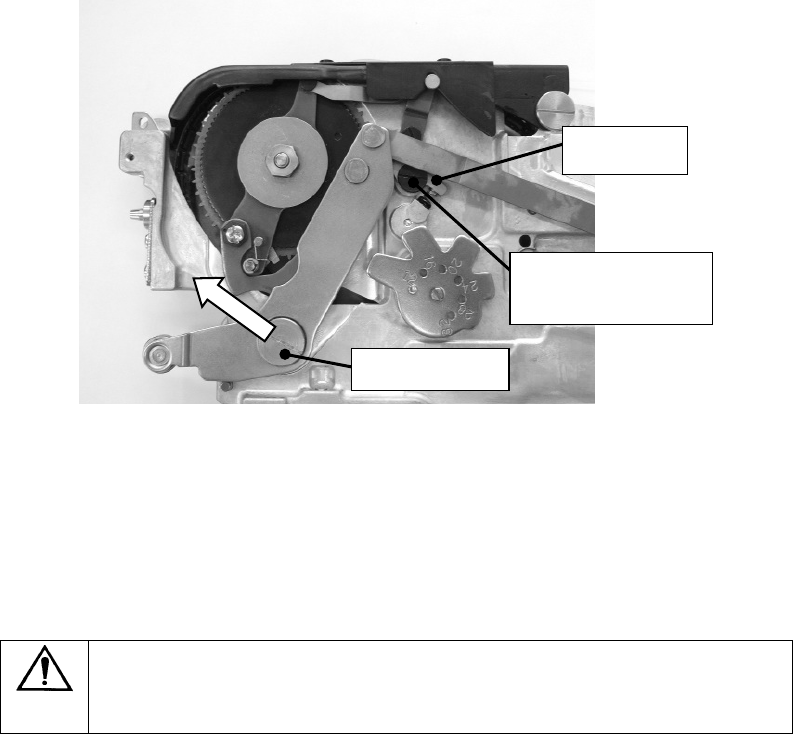

图 8-2-5
① 松开卸下推顶杆轴。
② 移动推顶杆，卸下止动器爪时，请移动到不妨碍的地方。
③ 卸下止动器爪固定螺母，再卸下止动器爪。此时，请注意不要弄丢弹簧。
④ 按照相反的顺序组装新的止动器爪。
⑤ 请调整间隔位置。
注意
调整时需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。
止动器爪固定螺母
（背面）
止动器爪
推顶杆轴
ATF12/16/24 使用说明书 Rev00a
39
9. 选项
这是为了更加方便使用本产品的选项。
9-1. 接头带
表 9-1-1
*上述各机种装 500 张
（注）连接用供料带请在 30℃以下不被阳光直射的环境下进行保管。
请不要长期放置，在 6 个月以内使用。
9-2. 带盘安装座
与向供料器元件槽的安装方法相同，固定带式供料器，是为进行带盘更换作业的带盘安装座。
为了在正确地保持供料器的状态下安装供料带，它可以提高供料带的安装性，节省作业空间，
防止供料器掉落。
①带盘安装座(无脚) （货号：E9001706AA0）
用螺丝把安装座固定到机台等上使用。
②带盘安装座（带脚） （货号：E9001706AB0）
使用机种 JUKI指定带货号
AF12 E9102 706 AA0
AF16 E9103 706 AA0
AF24 E9104 706 AA0
