9-5.轧花座
元件的宽度和长度均大但深度浅时，把压花座设置到带式供料器的元件吸附位置，就可以提
高吸附元件的稳定性。
可以使用的传送带的轧花深度
·ATF12/16 ： 1.0～1.5/1.5～2.0/2.0～2.5ｍｍ（3 型）
·ATF24 ： 1.5～2.0/2.0～2.5/2.5～3.0ｍｍ（3 型）
9-5-1.安装方法
1)测定传送带的轧花深度。
2)选定轧花座
※测定 A，然后在下表中选择轧花座高度(B)的种类。
机种 A 的高度（mm） B 的高度：轧花座高度（mm）
1.0～1.5 16.0
1.5～2.0 15.5
AF12/16
2.0～2.5 15.0
1.5～2.0 15.5
2.0～2.5 15.0
AF24
2.5～3.0 14.5
3)把轧花座安装到供料器主体。
用附属的盘螺丝（M3×20）进行固定。
A
测定
A
的高度
。
Ｍ3 盘螺丝
安装状态
B
A
F12/16
A
F24
B
ATF12/16/24 使用说明书 Rev00a
42
●AF24FS-OP(间隔位置 选购型)

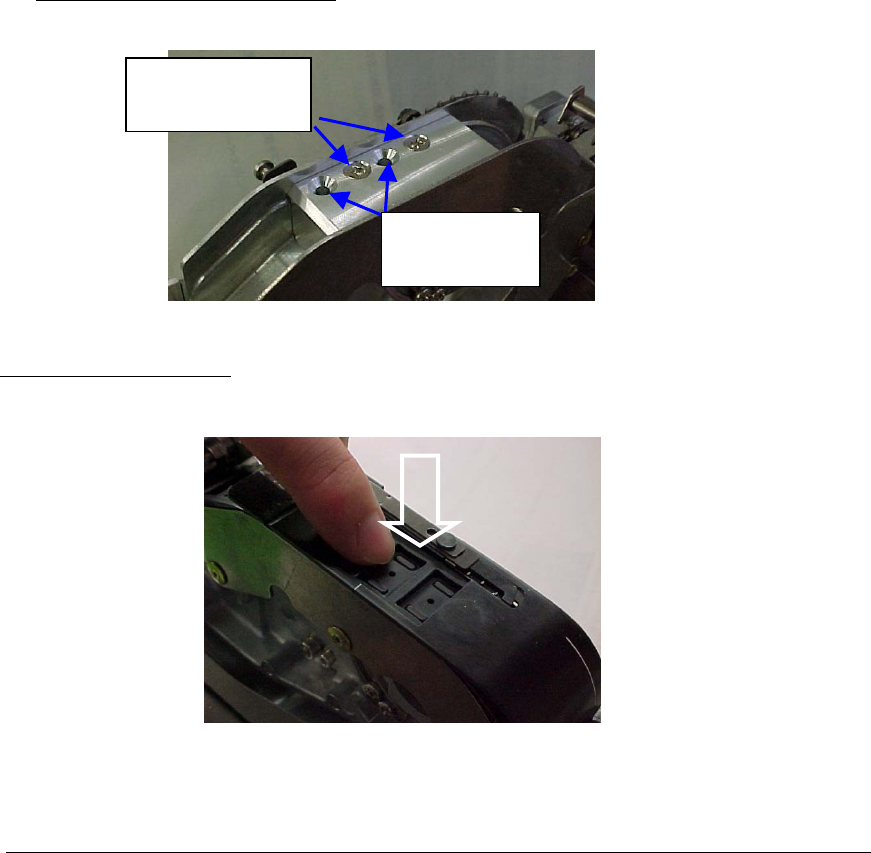

AF24FS-OP机器时，在图示前方的螺丝孔进行固定。
4)确认传送带是否挂好。
①送传送带的空的部分(没有元件的部分)，确认传送带是否没有变形。
②在间隔位置，从上方轻轻地按压元件，确认元件是否没有下沉或浮起。
③如果在上述的①、②步骤时发现不良时，请根据贴状实物重新调整 B 尺寸。
※使用时的注意事项
使用其他的元件带时，请重新调整高度或者卸下轧花座。
如果供料带的轧花部分和此轧花座不相吻合，就有可能造成元件或供料器的故障。
间隔位置
选购品用螺丝孔
间隔位置
标准用螺丝孔
