必要设备：C&P20 P2/M3 贴片头维护（每 3 个月）
C&P20 P2/M3 贴片头部件概述
1. 真空泵截位电路接头（螺纹接头 CPL. / CP20 P2）
2. 适配器板 (保护盖下方):
C&P20P2: 适配器板 C&P20 P2 (03134908-xx)
C&P20M3: 适配器板 CP20P2 M3 (03214235‑xx)
3. 握柄
4. 风扇
5. 星形轴电机
6. 20x DP 驱动
C&P20P2: DP 驱动 CP20P cpl. (03102532‑xx)
C&P20M3: DP 驱动 CP20M2 (03153682‑xx)
7. 带喷嘴的星形轴、保持回路与消音器
8. BE 传感器 (03126608-xx)
9. 调压阀 (03136795-xx)
10. Z 轴电机（线性马达）
11. 返回装置 cpl. CP20 P2 (03128518-xx)
注意
不建议清洁 C&P20 P2 的 PRV。
.
www.asm-smt.com

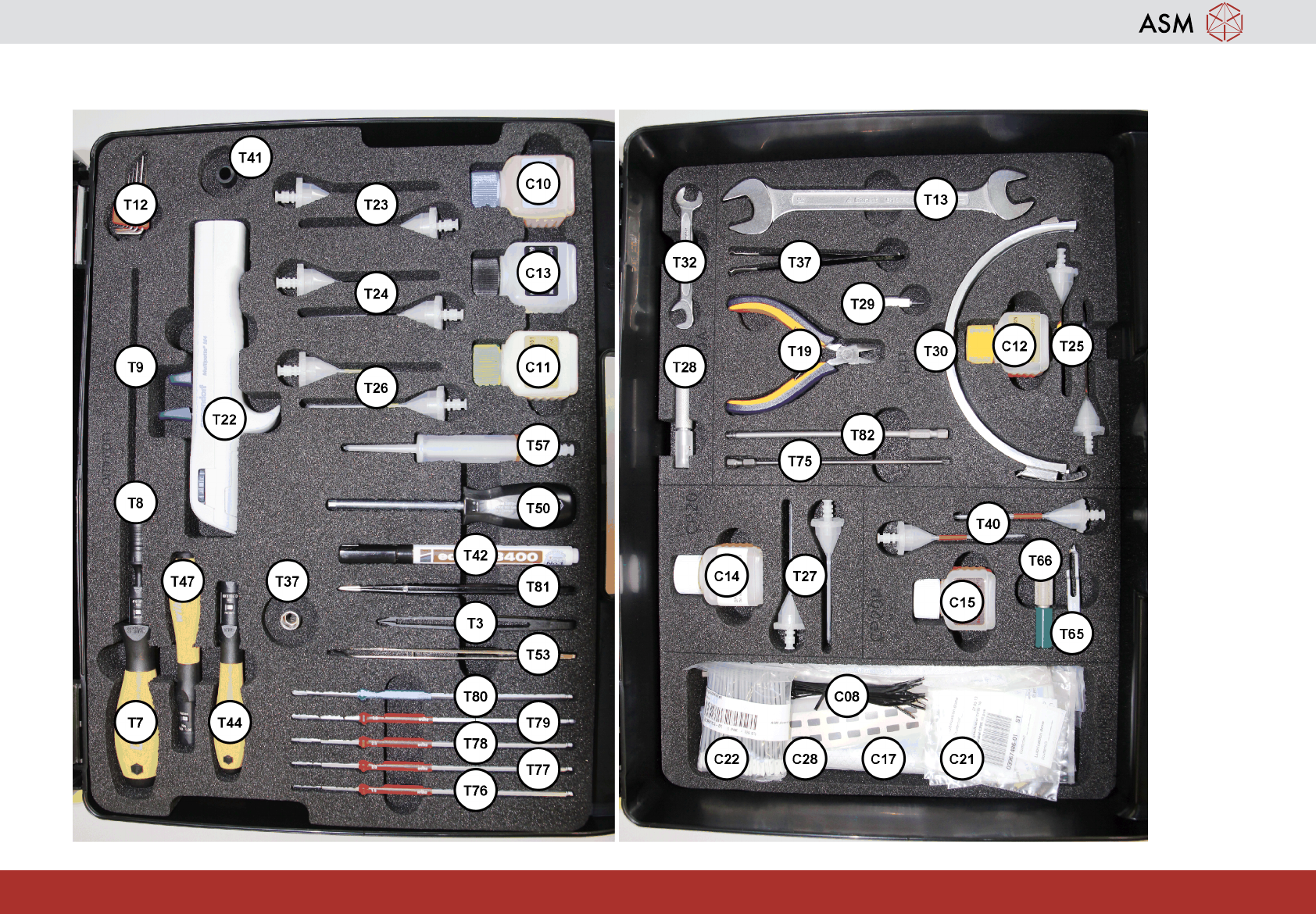

贴片头维护工具套装
