10 3-monthly C&P20 P2/M3 更换过滤盘 5分钟 1 / 2 开始维护前，请参阅用户手册中的安全说明 注意！遵守防静电守则 工具 T21，T66 易损件： W8 耗材： www.asm-smt.com 1 将贴片头放置到直立位置并转动贴片头使 其右侧朝上。 2 将工具置于喷嘴接口上，这样销就会位于 四个槽口中的一个内 3 将导向轴套朝向 DP 的方向按下，直至段位 器弹簧已完全压缩并固定到位。 4 顺时针旋转…
www.asm-smt.com

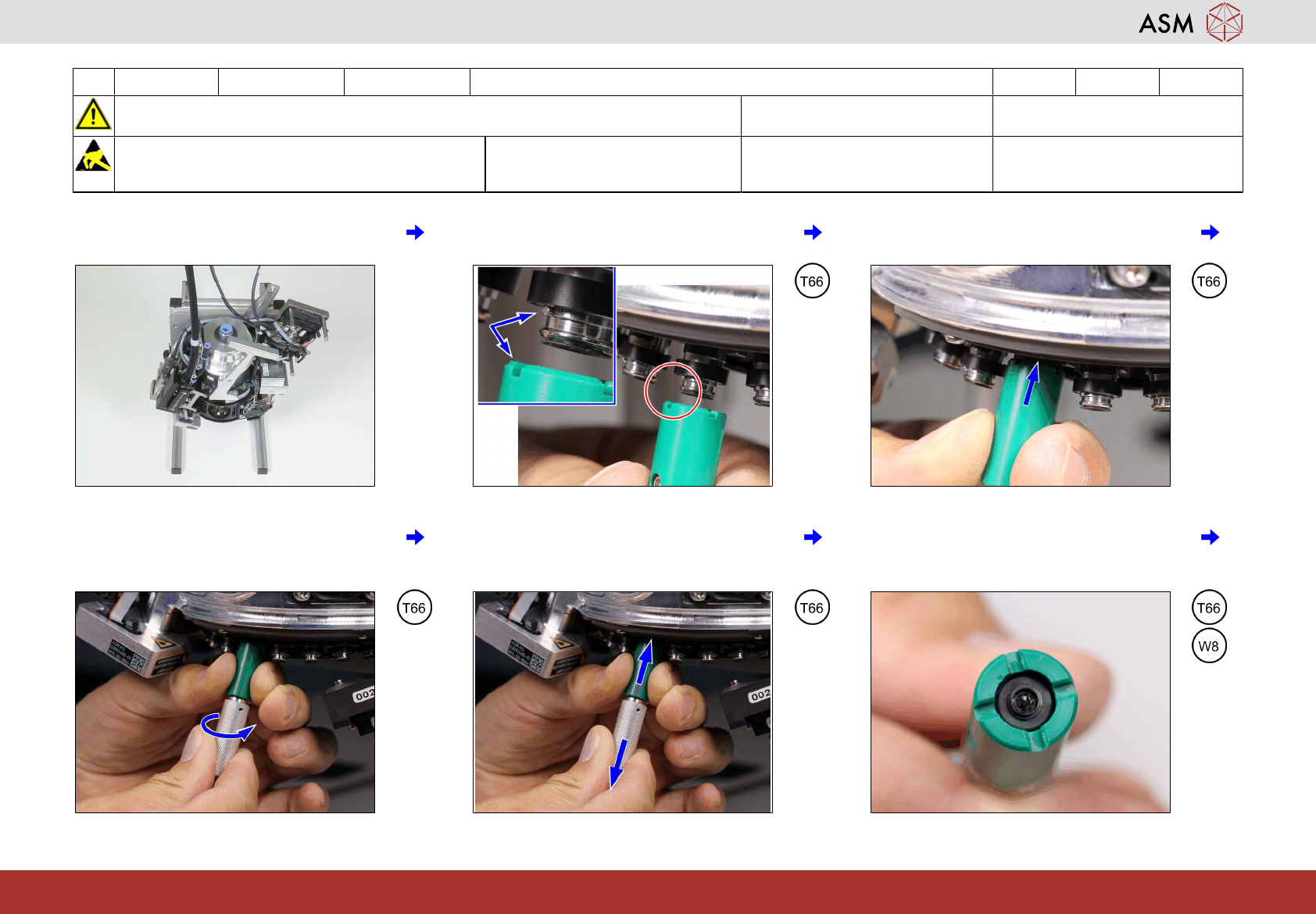

10 3-monthly C&P20 P2/M3 更换过滤盘 5分钟 1 / 2
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T21，T66
易损件：
W8
耗材：
www.asm-smt.com
1 将贴片头放置到直立位置并转动贴片头使
其右侧朝上。
2
将工具置于喷嘴接口上，这样销就会位于
四个槽口中的一个内
3
将导向轴套朝向 DP 的方向按下，直至段位
器弹簧已完全压缩并固定到位。
4 顺时针旋转握柄，同时将其推入过滤盘中
直至其完全进入，然后再旋转四分之一
圈。
5
将导向轴套朝着 DP 的方向握住，同时将握
柄向回拉以取出段位器中的过滤盘。
6
握住导向轴套并下拉握柄以取出过滤盘。
10 3-monthly C&P20 P2/M3 更换过滤盘 5分钟 2 / 2
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T21，T66
易损件：
W8
耗材：
www.asm-smt.com
7 为每个段位器重复第 2 到第 6 步。
8
确保所有过滤盘都已完全取下。否则，请
使用尖嘴钳小心地将其取下。
9
将新的过滤盘放在工具手柄上。
10 将过滤盘对准 DP 的中央按下直到完全锁
定。确保已将过滤盘正确固定到底座上。
11
为所有段位器重复第 9 到 10 步。
