11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 1 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com

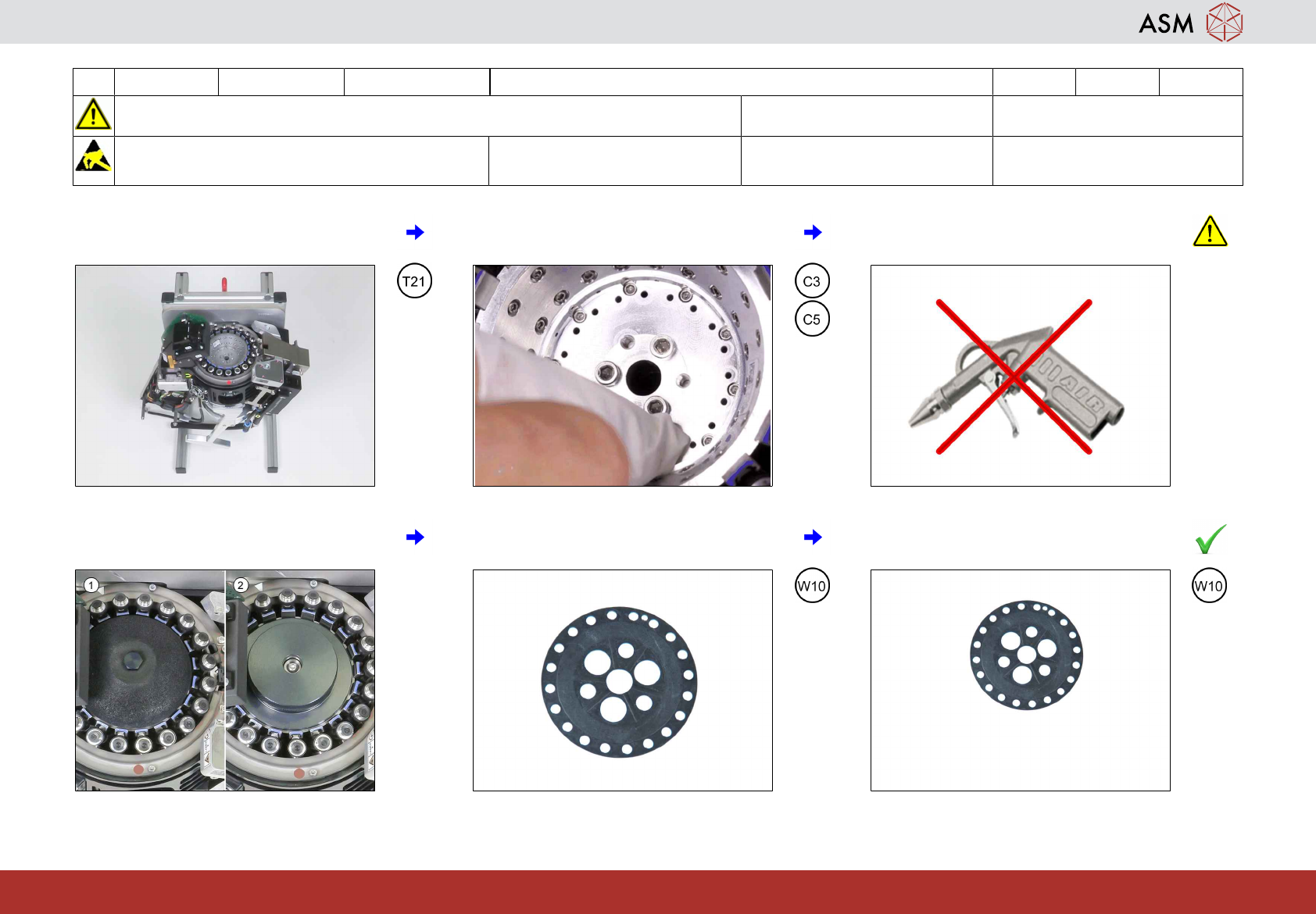

1 将贴片头倒转过来。
2
清洁保持回路/孔板的底座。
3
切勿使用吹气清洁底座，否则可能会吹落
连接至 DP 的软管。
4 要安装保持回路 (1)，请执行下一步。操作
孔板时，请执行步骤 16。
5
检查密封垫是否脏污或损坏。
6
如果正常，请进行第 8 步。
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 2 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com
7 如不正常，则请更换一个新的部件。
8
将密封垫正确安装到已维护的保持回路
上。
9
将已维护且装有密封垫的保持回路插入星
形盘架。注意定位销的位置是否正确。
10 用 0.25 Nm 扭力拧紧三个凸出的固定螺
钉。
11
检查消声器是否脏污或损坏。
12
如果正常，请进行第 14 步。
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 3 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com

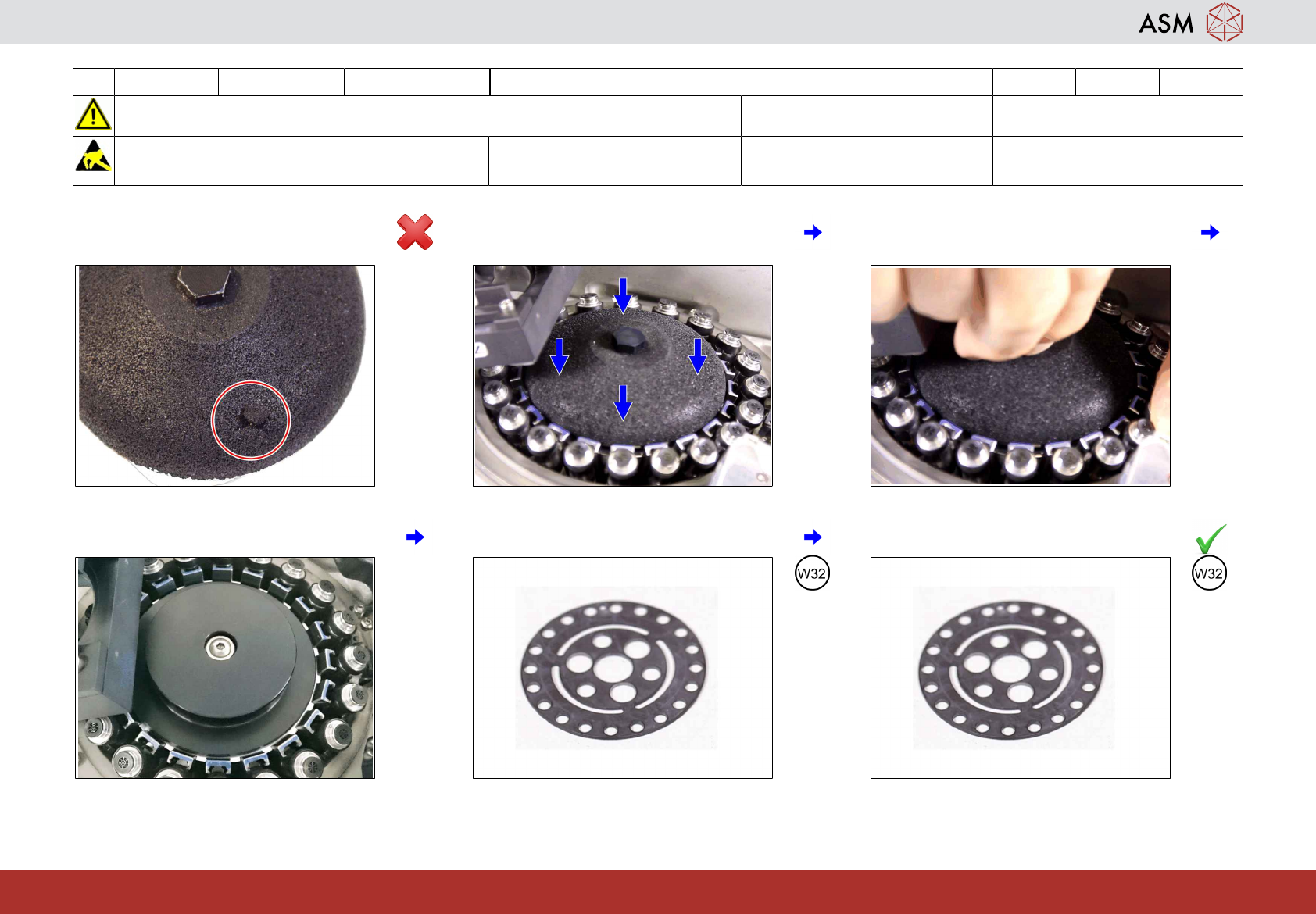

13 如不正常，则请更换一个新的部件。
14
安装好消声器。将其按到星形盘架上，确
保已正确固定到底座。
15
用手拧紧消音器上的螺钉。
16 安装孔板和保护盖。
17
检查密封垫是否脏污或损坏。
18
如果正常，请进行第 20 步。
