EPU 使用说明书 第 4 章 制作生产程序
4-57
（3）定中心
设置“吸嘴号”与“元件吸取真空压力”。
图 4-1-5-2-9 元件数据(定中心)
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-2-1-5章)
也可直接输入吸嘴编号。
EPU 使用说明书 第 4 章 制作生产程序
4-58
设置吸嘴号后，将从位于以下指定位置的吸嘴文件中，读入所设置的吸嘴之吸嘴信息。
请确认在指定位置上存在对象吸嘴文件之后打开程序，进行编辑。
＜指定位置＞
(EPU 的安装文件夹) \Data\Custom\Nzl\

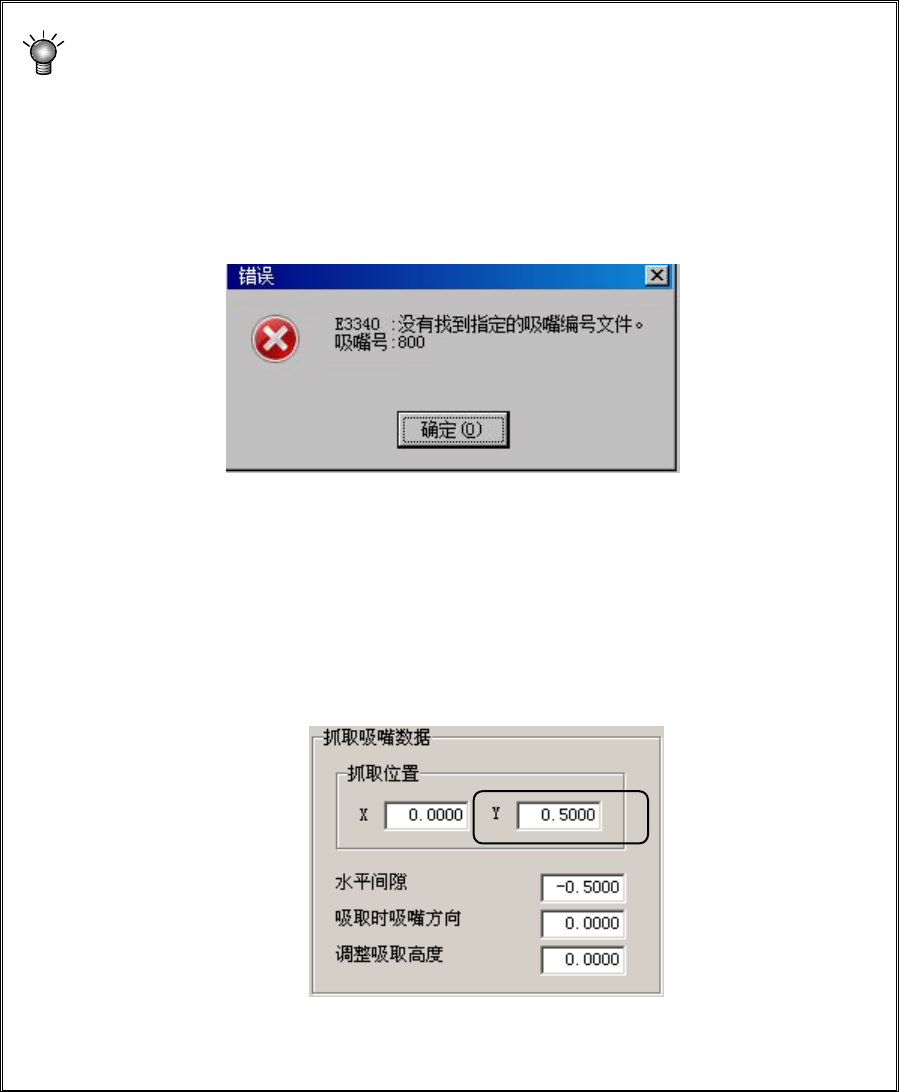

如果指定位置上不存在所输入的吸嘴号的吸嘴文件，将显示如下错误，不能进行设置。但标
准吸嘴的吸嘴文件即使不在指定位置上也可进行设置。
如显示上述错误时，请确认错误信息中显示的吸嘴号的吸嘴文件是否位于指定位置上。当文
件不存在时，只要将吸嘴文件复制到指定位置上，再次从新读入生产程序即可设置吸嘴号。
当存在吸嘴文件，而设置的吸嘴是夹持吸嘴时，作为默认动作将自动设置吸嘴的抓取位置。
关于夹持式吸嘴，请参照「4-1-5-2 章 （4）附加信息 12）吸嘴数据」。
例） 800号吸嘴时
800号吸嘴的抓取位置被设定为Y：0.5。
EPU 使用说明书 第 4 章 制作生产程序
4-59
② 真空值
设置压力数据，通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手
动进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请通过机器操作进行元件测定。
环境设置中设置了简易输入模式时（参见
4-3-2
章），会显示浅色，不能变更数
值。
要变更时，请解除简易输入模式。
