EPU 使用说明书 第 4 章 制作生产程序
4-59
② 真空值
设置压力数据，通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手
动进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请通过机器操作进行元件测定。
环境设置中设置了简易输入模式时（参见
4-3-2
章），会显示浅色，不能变更数
值。
要变更时，请解除简易输入模式。
EPU 使用说明书 第 4 章 制作生产程序
4-60
（4）附加信息
注意
如果在变更附加信息项目后变更了基本部分项，附加信息的
值有可能恢复为默认值。

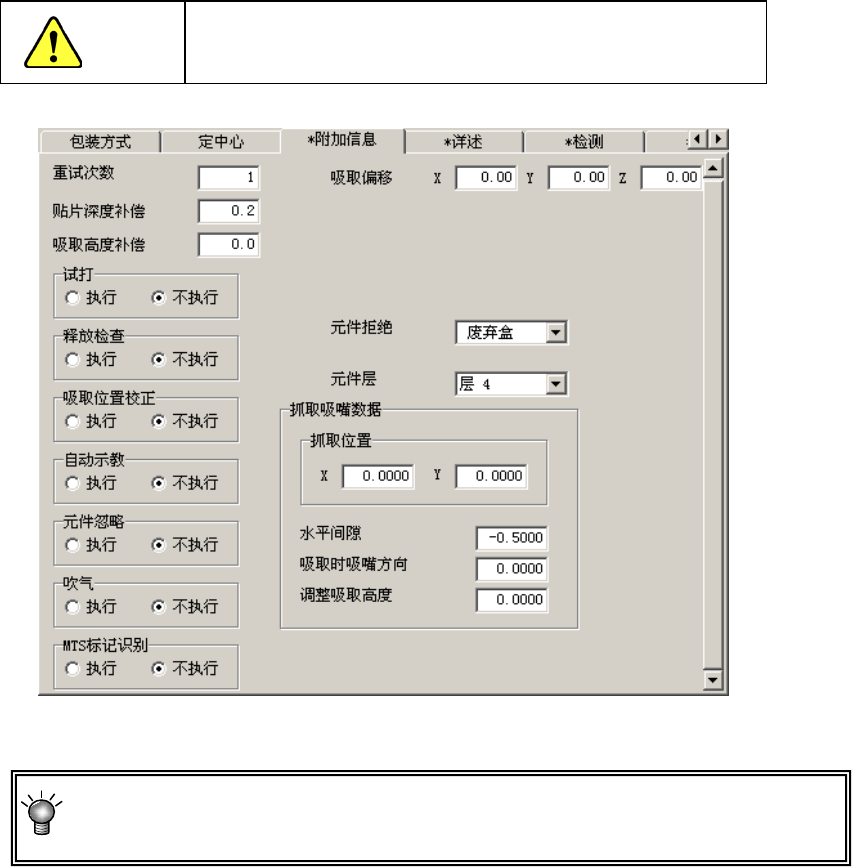

图 4-1-5-2-10 元件数据(附加信息)
环境设置中设置了简易输入模式时（参见
4-3-2
章），所有项目均会显示浅色，
不能变更数值。
要变更时，请解除简易输入模式。
1) 重试次数
设置在生产中发生吸取错误时再次吸取的次数。
当设置为“1”时，如果连续发生2次吸取错误，则变为“元件用完错误”。
2) 贴片深度补偿
设置贴片时将元件从基板上面按入的尺寸。
当设置为“0”时，因基板平面度的影响，会发生在元件未到达基板时被贴片，导致贴片偏差，
或贴片时元件在乳状焊料上发生滑动等情况。
在这种情况下，请增加元件到达基板之前的深度补偿量(输入正值)。
初始值为“0.5mm”。
3) 吸取高度补偿
是指元件吸取时的按入量。当设置为“0”时，因元件尺寸(高度)偏差等的影响，会使吸嘴到
达不了元件，发生无法吸取元件或芯片站立等现象。在这种情况下，请增加吸取到达元件
的高度补偿量(输入正值)。
初始值为“0.2mm”。
EPU 使用说明书 第 4 章 制作生产程序
4-61
4) 吸取偏移 XYZ
在吸取偏移XY上，元件吸取时，要设置从元件中心到吸取坐标的距离。生成吸取数据时，
在自动算出的“XY”初始值上加减。当元件中心有突起或坑洼，不能进行正常吸取时要设置
此项。
在吸取偏移Z中设置元件吸取时从吸取基准高度开始的按入距离。该值仅对压花带元件有
效，在吸取数据“Z”的初始值上加减。
从元件中心坐标移动了偏移量后把该位置作为吸取坐标时，因元件旋转的
影响范围大于实际元件外形尺寸范围，故将按外形尺尺寸的相应方式动作。
当吸取坐标已完成时，即使变更吸取偏移 XYZ 的值，也不会进行吸取坐标
的重新计算。如果将已变更的元件数据的吸取数据的供给变更为“自动选
择”，指定再次吸取位置，则吸取坐标被重新计算，并被反映到 Z 的值中。
5) 元件拒绝（元件废弃）
设置定中心发生识别错误时，是废弃元件还是放回托盘。
表4-1-5-2-3 元件废弃位置列表
元件废弃场所 内容
废弃
BOX
将发生错误的元件废弃到废弃
BOX
中。
放回托盘 包装方式选择托盘时，可选择放回托盘。
元件保护
故障发生后，应把贴片头(Head)移动到操作人员跟前停
下。之后，手动从贴片头(Head)上摘除元件。
* 在操作员模式中不能使用。
6) 试打
与「贴片数据」中的设置相同，在生产画面(试打模式)中仅对选择了“执行”的元件执行
试打。
如果在元件数据中设置，则对该元件的所有贴片点进行统一设置。
需要对每一贴片点进行设置时，请在贴片数据进行设置。
7) 释放检查
释放检查是指激光定中心元件进行贴片后，检查元件是否吸附在吸嘴上的功能。
确认元件释放要花时间(因为在停止状态下执行)。所以通常请将初始值设置为
“不执行”。
