EPU 使用说明书第 4 章制作生产程序 4- 68 例 2) 以下面的元件为例，输入偏移值。数值的单位为 “mm ( 毫米 )” 。 ( ( 无色 ) => 引脚部、 ( 带颜色 ) => 模部、 ( 粗线 ) => Pad （焊盘 ) 贴片坐标点激光高度基板上的 Pad （焊盘）从上面看元件时从横向 ( 近前方向 ) 看元件时因贴片坐标点和激光定中心的中心位置不同，如这样贴片，会发生贴片偏…

EPU 使用说明书第 4 章制作生产程序

4-67

3) 贴片偏移量

激光定中心方式，是通过激光观察到的元件外形来捕捉元件的中心。

另一方面，CAD数据等，是以元件的实际贴装图形(称为底座或焊盘)的中心为贴片坐标。

由于存在这种关系，元件的引脚部分与基板的底座（或焊盘）可能发生位置偏差。将该差

值作为贴片偏差输入，可将元件贴片到正确的位置。

图像定中心时，在「图像数据」的“控制”中有贴片偏移项。

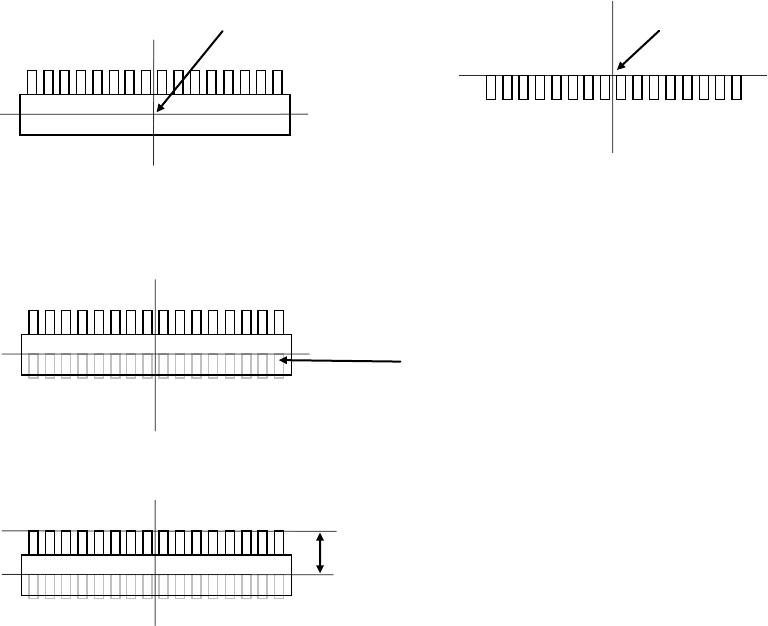

例1)

单向引脚连接器

※贴片角度为0度

激光定中心贴片坐标点

从上面看元件时基板上的 Pad（焊盘）

如果不输入贴片偏移量而进行贴片，则将出现下述情况。

基板上的 Pad 焊盘

在上图的状态下(贴片角度0度，贴片偏移0)，以贴片坐标点为起点，到实际元件贴片坐标

点位置的尺寸，测量后输入到贴片偏移值中。

按上述做法，如输入贴片偏移值，贴片多个同名元件时，即使各贴片角度不是0度，也会自

动变更贴片位置，使元件被贴在正确的位置上。

贴片偏移

-Y(X 为 0)

EPU 使用说明书第 4 章制作生产程序

4-68

例2)

以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。

( (无色) => 引脚部、 (带颜色) => 模部、 (粗线) => Pad（焊盘)

贴片坐标点激光高度

基板上的 Pad（焊盘）从上面看元件时从横向(近前方向)看元件时

因贴片坐标点和激光定中心的中心位置不同，如这样贴片，会发生贴片偏差。因此，请将

贴片坐标点和激光定中心的中心位置的

偏差部分作为偏移值，输入到“贴片偏移值”中

。

在无偏移值状态下贴片时的情况如下：

激光定中心的中心位置

此例中，输入其偏移值使引脚的前端处于Pad（焊盘）的中央位置。

在“贴片偏移”处输入“X=-5.5、Y=-10”后，则按如下方法贴片。

5.5

EPU 使用说明书第 4 章制作生产程序

4-69

激光定中心的中心位置

贴片坐标点

激光定中心的中心位置

贴片坐标点

注 1) “贴片偏移”值，请输入从激光定中心的中心位置到贴片坐标点的距离。值的符号如下

(箭头为到贴片坐标点的距离)

例) 按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。

注 2) 偏移值以贴片角度“0”为基准输入。

例) 元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。在下列情况时(贴

片角度“90”)，输入“X=0、Y=2”。

注 3) 偏移值的输入方法有如本书所述的从「元件数据」的“贴片偏移”输入偏移值和在「贴

片数据」的“X、Y 坐标”上调整偏移值两种方法。

但贴片数据中需要输入各个贴片点的偏移值。因此，当 1 种元件的贴片点数量很多时，

或不想变更贴片数据时，请用「元件数据」的“贴片偏移”输入偏移值。

注 4) 根据元件不同，通过变更「元件数据」—「详述（扩展）」的“激光高度”，有可能改变

定中心的中心位置。因此，有时不输入“贴片偏移”值，改变“激光高度”也能调整贴

片位置。但这种情况下需要在能稳定定中心的位置上设置“激光高度 ”。
