EPU 使用说明书 第 4 章 制作生产程序
4-78

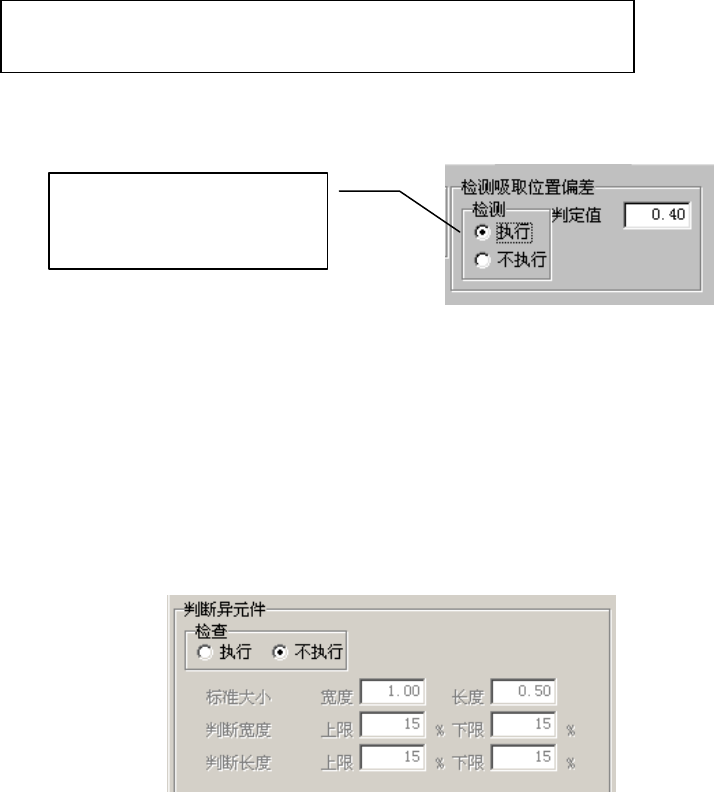

2) 检测吸取位置偏差
使用此项功能，可以吸嘴中心为准，检测元件中心的偏差是否超过判定值。
仅可在包装方式为带状送料器时使用此项功能。除此以外的情况均显示无效。
对要使用检测吸取位置偏差功能的元件选择 [执行]，并输入判定值。
判定值可输入的范围为从 0 至元件的外形尺寸长度(元件供应角度为 90°、270°
时即为元件的外形尺寸宽度)。
[执行]检查时，默认判定值为：
元件外形长度尺寸（或外形宽度尺寸）÷2×（设定值/100）
设定值，在编辑程序的环境设置中进行设置。默认值为 50%。
3)判断异元件
对是否实施判断异元件，及实施时的基准尺寸、判断级别进行设置。
异元件判断，是在激光定中心时进行，通过检查元件的长宽尺寸，如果与设置值不一致，
即判断为异元件错误。
此功能主要用于检查不同尺寸的元件挂置错误等。
此项检查与生产时激光定中心同时进行。
4)判定是否为可插入元件
判断可插入元件，仅当元件类型为插入元件时，才能设置、实施。
设置是否执行判断可插入元件、通孔直径尺寸、管脚直径尺寸、执行判定时的判定尺寸。
判定可插入元件设置为「执行」时，必须手动输入通孔直径以及管脚直径尺寸。输入
输入通孔直径尺寸及管脚直径尺寸后，判定尺寸里会设置默认值。
执行判定可插入元件后，激光定中心时会检查元件的长宽尺寸，
如果与设置值不同时，即判定为异元件，显示错误。
本功能主要用于检查错挂尺寸不同的元件等。
检查与生产时的激光定中心同时进行。
引脚选择引脚适当矫正的零部件的尺寸的模具的号码。
选择[执行]后，默认值即会
设置到判定值编辑框里。
EPU 使用说明书 第 4 章 制作生产程序
4-79
5)
引脚矫正
在判定是否为可插入元件中，判定为不可贴片的元件，实施引脚矫正的功能。在矫正后再
次实施是否为可插入元件的判定，判定为可贴片时，实施该元件的贴片。
在插入可能元件判定处，判定为比判定值更大时，将元件引脚部插入凹型夹具，使引脚幅
变窄。判定为比判定值更小时，将元件的引脚部插入凸型工具，扩大引脚幅。
●引脚矫正功能仅对应引脚根数为 2 根的元件。
引脚根数超过 2 根以上的元件不进行引脚矫正。
●在 EPU 只能设置是否实施引脚矫正功能。
在元件数据满足下述条件时可以设置引脚矫正功能。
元件种类「插入元件」，出厂形态「INS 带」，送料器类型「MRF」，判定是否为可插入元
件「是」
设置项目的详细内容如下所示。
・矫正
设置是否实施引脚矫正功能。
・工具编号
选择适合实施引脚矫正的元件尺寸的工具编号。
・引脚类型
从「直的」、「成形」、「电阻」中选择最为接近的引脚类型。
・封装高度
设置除插入元件引脚部分的封装部分的高度。
・引脚中心识别高度
设置激光测量引脚基部（根端）时的识别高度。
・凹型工具压入量
设置引脚矫正时引脚在凹型工具上的压入量。
・凸型工具压入量
设置引脚矫正时引脚在凸型工具上的压入量。
・重试次数
设置在引脚矫正后的可插入元件判定中判定为不可贴片时，矫正重试处理的次数。
・生产中的压入量调整
对生产中是否可以调整凹型夹具及凸型工具的压入量进行设置。
・在矫正处理或者矫正再尝试的处理的频度变得高了的时候，盗窃长度的调整被用自动执行。
矫正再尝试的次数增加或者矫正有失败可能性。
为避免纠纷设定推荐"使用"。
注意
EPU 使用说明书 第 4 章 制作生产程序
4-80

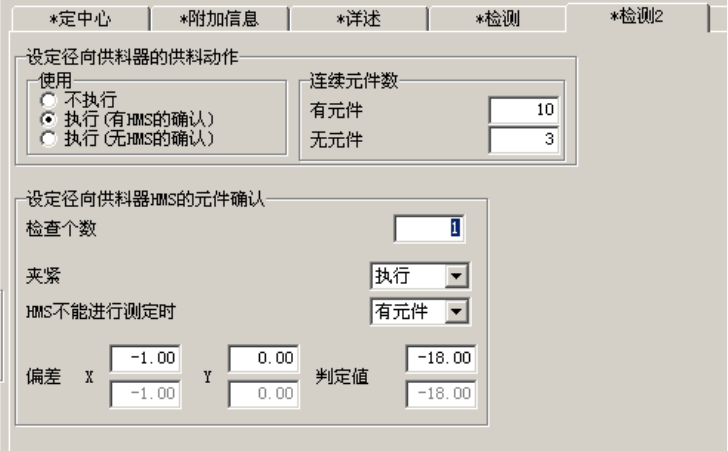

(7) 检查 2
对“设定径向供料器的供料动作”、“设定径向供料器 HMS 的元件确认”进行相关设定。
图
4-3-5-2-13
元件数据（检查
2
）
1) 设定径向供料器的供料动作
此功能是对于会定期出现缺失状态的带式元件到达了缺失部位时，不进行吸取动作，通过
HMS 判定元件有无，元件「无」时进行送料的功能。
仅在元件类型为「插入元件」并且包装方式为「INS 带式」，选择「MRF-S」「 MRF-L」类
型时，才能设定此项。
不执行
对于没有缺失部位的带式元件、不定期存在缺失部位的元件，请选择不执行。
执行（有 HMS 的确认）
到达缺失部位后使用 HMS 进行元件有无确认，如果没有元件则进行送料，进行吸取动作。
