EPU 使用说明书 第 4 章 制作生产程序 4- 98 (4) 通道号 ( 仅管状送料器 、圆型供料器 需要 设置 ) 选择管状送料器 、圆型供料器 的通道编号。 通道号的选择因 类型而异。 管式供料器类型 通道号的选择范围 类型 1 、 类型 2 1 ～ 3 类型 3 ～ 6 1 ～ 2 类型 7 仅为 1 类型 8 ～ 9 1 ～ 8 类型 N 、 类型 W 仅限 1 类型 V1 1 ～ 2 圆型供料器类型 通道号的选择范围 BW…
EPU 使用说明书 第 4 章 制作生产程序
4-97
4-1-6-2 设置项目
(1) 角度
指定元件吸取角度。初始值为元件数据所设置的角度。
变更时，请用键盘输入。
在「吸取数据」中输入角度时，「元件数据」、「数据库」中的角度不改变。
(2) 供应
可指定把送料器设置在前面或后面。
初始状态时选择“自动选择”。
设置为自动选择时，进行优化送料器配置。
●
自动选择
：进行优化送料器配置。
●
前面
：从前面供应元件。
●
后面
：从后面供应元件。
设置“前面”或“后面”后，即可输入“角度”、“位置”、“通道号”(仅限管状送料器、
圆型供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。但只限于自动选择时。
※托盘支架只能选择“后面”。
※圆型供料器(BWL-6)使用专用的圆型台架，仅可选择“前侧”。
(3)位置
输入供给设备的安装位置。
●带状送料器、管状送料器、散装送料器、径向供料器、轴向供料器
：送料器的前端有固定销，请输入该销在主体送料器安装孔中所插入孔的编号。
●托盘支架：请指定安装标记所标示的送料器安装孔编号。
●圆型供料器
：型号为 BWL-6 时，仅可安装在专用的圆型台架的孔号 1 号及 31 号上。供
料器号码请输入 1 或 31。
：型号为 BWL-6 以外时，可安装在通常的供料器台架上，供料器号码请输入
1 或 23。
吸取数据发生重复时的处理方法
：
选择“托盘支架重复”时，新增一行，号码（段数）空白，请输入段数。
不能在已设置的供应装置编号位置上设置其他的供给装置。
例) 将 12mm 带状送料器设置为 10 号时，不能在 10 号～12 号设置其他的供
给装置。
EPU 使用说明书 第 4 章 制作生产程序
4-98
(4) 通道号(仅管状送料器
、圆型供料器需要设置)
选择管状送料器
、圆型供料器的通道编号。
通道号的选择因类型而异。

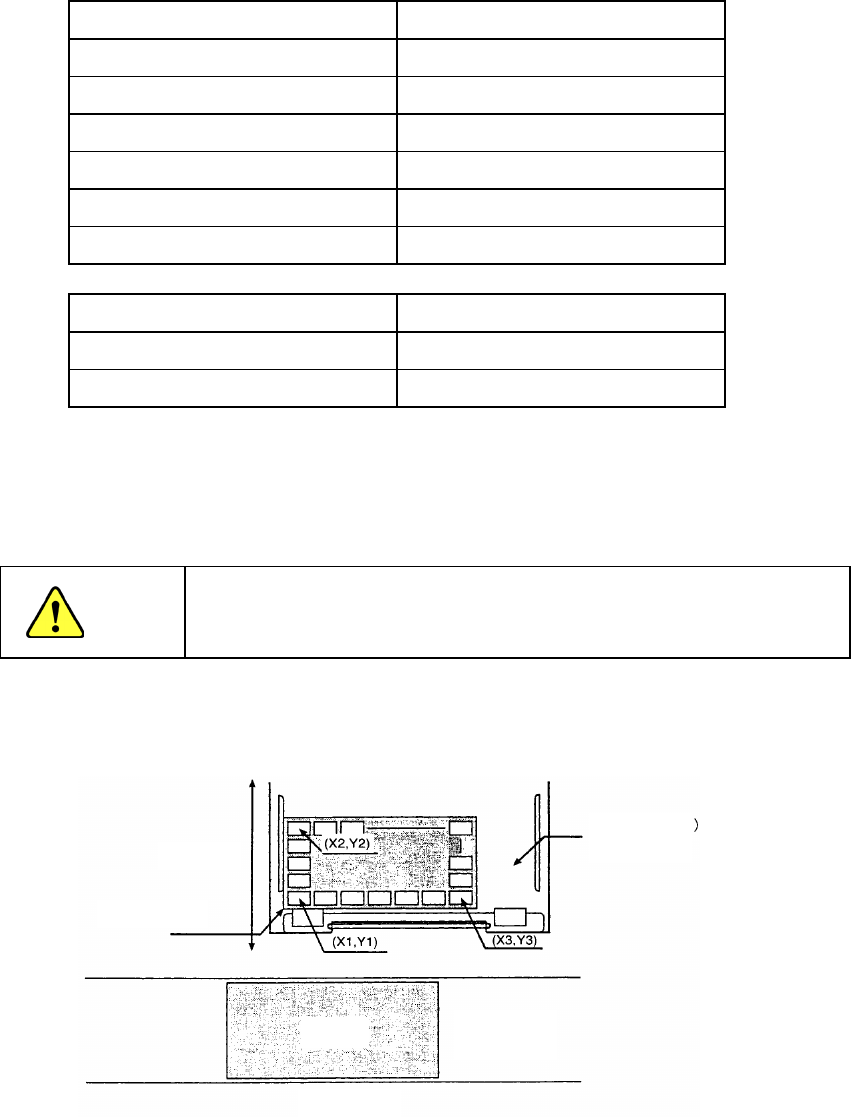

管式供料器类型 通道号的选择范围
类型 1、类型 2 1～3
类型 3～6 1～2
类型 7 仅为 1
类型 8～9 1～8
类型 N、类型 W 仅限 1
类型 V1 1～2
圆型供料器类型 通道号的选择范围
BWL-6 1～6
BWL-3L 1～3
(5) 吸取坐标
指定吸取位置的XY和Z坐标。输入供给、编号项目时将进行自动计算并显示。另外，请根
据示教进行微调。
注意
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 使用 HMS 时，切勿使激光直接或通过镜面反射进入眼内。
带状送料器·管状送料器·散装送料器只可输入“X1Y1”。托盘，因贴片头要移动到各元件
的位置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。
拉出放进
托盘支架
托盘顶住位置
传送通道
机器前侧
基板
EPU 使用说明书 第 4 章 制作生产程序
4-99

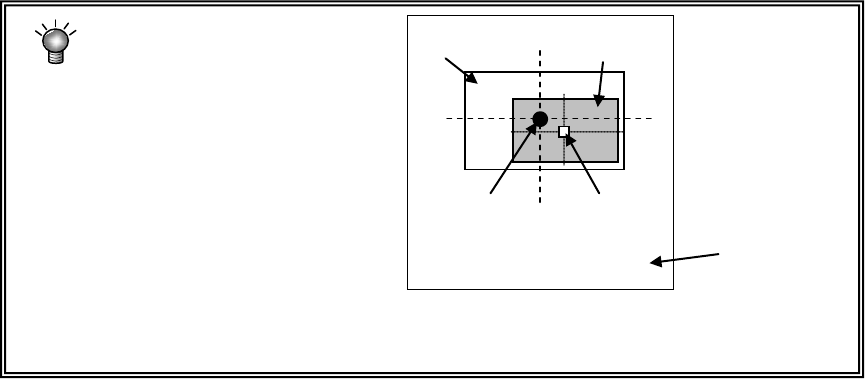

XY
不是元件中心，请设
置放入元件后的框的中
心。
※
XY
或
Z
的吸取位置不正确时，易发生芯片站立和吸取错误等。
(6) 状态
在进行生产时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]
键或鼠标右键。
有多个元件供给装置(送料器等)时，请指定本次生产使用的供给装置。
只有1个供给装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个供给
装置时，被设置为“No”的供给装置不能替代。
(7) 制造编号
对要使用的圆型供料器的制造编号进行确认、指定。
设置为“自动选择”时，会进行优化制造编号的设置。
不是圆形元件时，则显示“自动选择”。
●自动选择 ：进行优化圆型供料器配置。
●BWL******** ：对指定的圆型供料器的制造编号进行设置。
框
元件
框的中心
元件中心
供给装置
