EPU 使用说明书 第 4 章 制作生产程序
4-109
（8）识别方式(仅选择 BGA 元件、外形识别元件)
指定BGA(FBGA)元件和外形识别元件的识别方式。
请右击或按[F2]键，从显示的列表中选择。

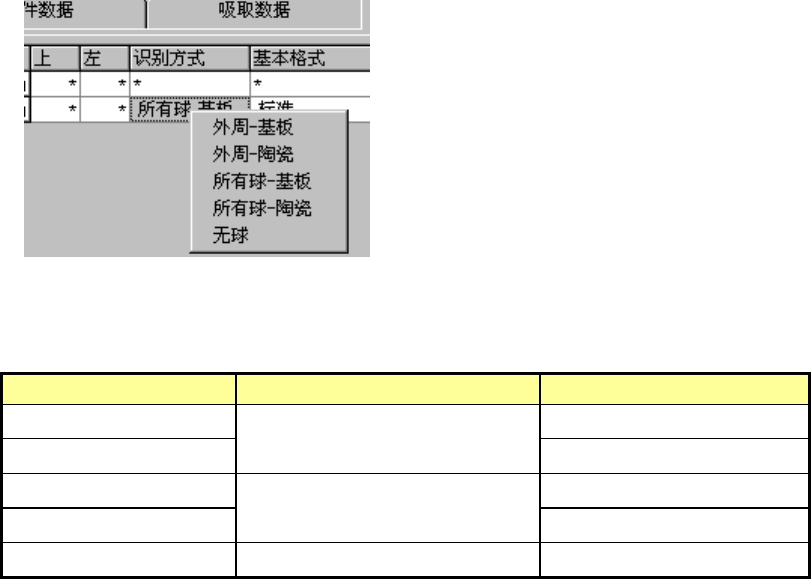

1) 当为 BGA 时
图 4-1-7-3-1 在列表画面中设置识别方式
(BGA
、
FBGA)
表
4-1-7-3-1
识别方式选择项目(当为
BGA
、
FBGA
时)
选择项目 识别范围 型号
外周——基板
仅识别外周的球。
(用 FBGA 无法选择)
模部发黑的元件
外周——陶瓷 模部发白的元件
所有球——基板
识别元件内的所有球
模部发黑的元件
所有球——陶瓷 模部发白的元件
无球
识别元件内的整个焊盘（
Land）
模部发黑的元件
※在所有球、或整个焊盘（Land）上设置球面图案后，变更为基板或陶瓷时，球面图案
设置将被初始化。
EPU 使用说明书 第 4 章 制作生产程序
4-110

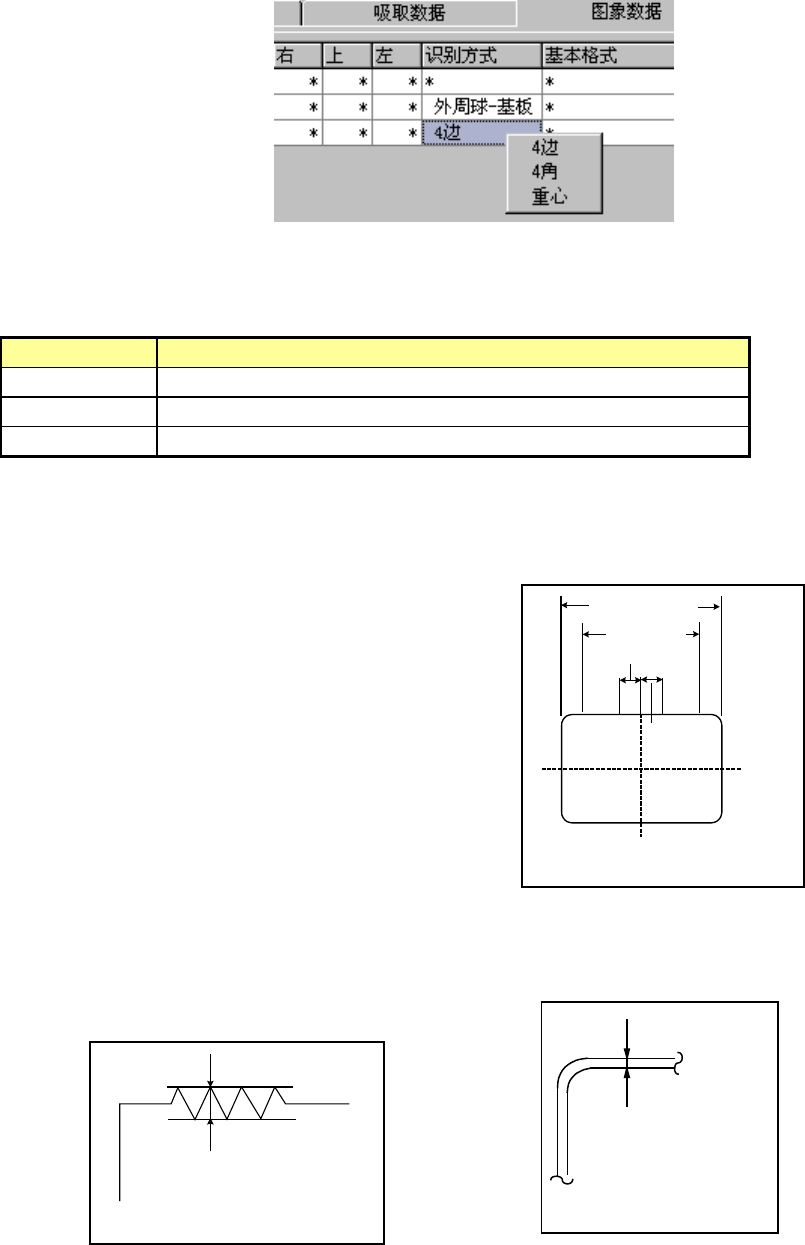

2) 进行元件外形识别时
图 4-1-7-3-2 在列表画面上设置识别方式 (外形识别元件)
表
4-1-7-3-2
识别方式 选择项目(当为外形识别元件时)
选择项目 识别方式
4
边
根据四边形的
4
边来识别的方式。对无角的四边形有效。
4
角
根据四边形的
4
个角来识别的方式。
重心 求得当前所拍摄物体的重心的方式。
3) 外形识别元件的识别条件
●识别边时
① 整体形状为长方形或正方形的元件。
② 边的直线部分占元件外形的1/2以上。且，
直线（线部分）在3mm以上的元件。
③ 边的中央部分从边的中心开始±1.5mm的范围
内为直线的元件。
④ 元件角度为90度±5度以内的元件。
⑤ 拍摄时，当元件内侧较暗时，边部为0.3mm以上
构成的元件(拍摄时边内侧为空洞的元件也可)。
⑥ 构成直线部分的边的粗糙程度在0.1mm以内的元件。
⑦ 元件形状不是凸状的元件。
适用外形识别的元件为
接近长方形或正方形的
元件。
构成其外形的边必须在
0.3mm以上。
線分
1.5mm
1.5mm
部分外形寸法
识别条件①②③说明图
0.1mm以下
识别条件⑥说明图
0.3mm以上
识别条件⑤说明图
部分外形尺寸
直线部分
EPU 使用说明书 第 4 章 制作生产程序
4-111
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上

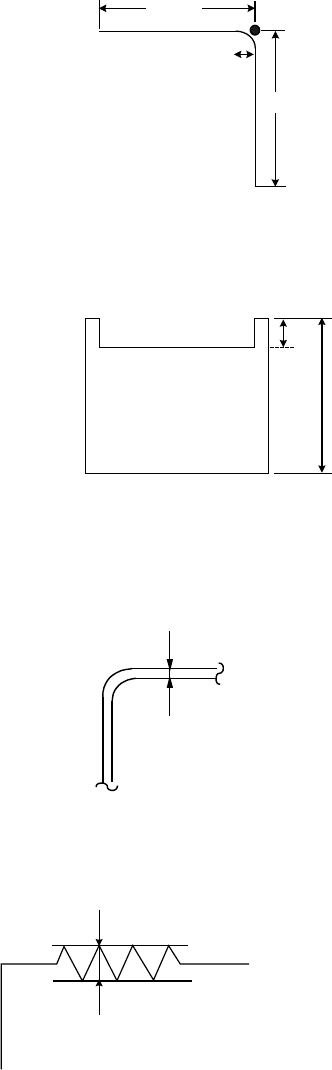

● 识别角时
① 整体形状为正方形或长方形的元件。
② 构成角的夹角R在0.5mm以内的元件。
③ 构成边的直线部分的长度在2mm以上的元件。
识别条件②③说明图
④ 构成角的4点位于正方形、长方形顶点的元件。
⑤ 元件外形不是凸状的元件。
⑥ 有凹部，且L1为L2的10%以内的元件。
识别条件⑥说明图
⑦ 拍摄时，元件内侧比较暗，边部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)。
识别条件⑦说明图
⑧ 构成直线部分的边的粗糙程度在0.1mm以内的元件。
识别条件⑧说明图
● 识别重心时
① 元件的纵横比为1:2以上的元件。
② 拍摄时，当元件内侧较暗时，边部分由0.3mm以上构成的元件。
0.1mm以下
