EPU 使用说明书 第 4 章 制作生产程序 4- 11 3 选择“浏览”时 显示如下画面。请选 择相应的基本 样式，并按下「确定 」。 表 4-1-7-3-3 基本样式 一览表 基本样式选择项目一览 内容 浏览 显示从标准 ~ 标记散布的样 品图，可从对话框中 选择。 标准 包装外围只有球 。 原有的 B GA 小间距、小球板 。格子上有索引 球也可。 4 角索引标记 包装外围只有球与 索引球， 索引球在格 子外。 索引球配置在格 子…
EPU 使用说明书 第 4 章 制作生产程序
4-112
（9）基本样式
本项目旨在当球周围有发光部分的元件时，将其发光部分作为数据登录下来，
以便在图像定中心时，忽略球周围的发光部分(基本样式)。

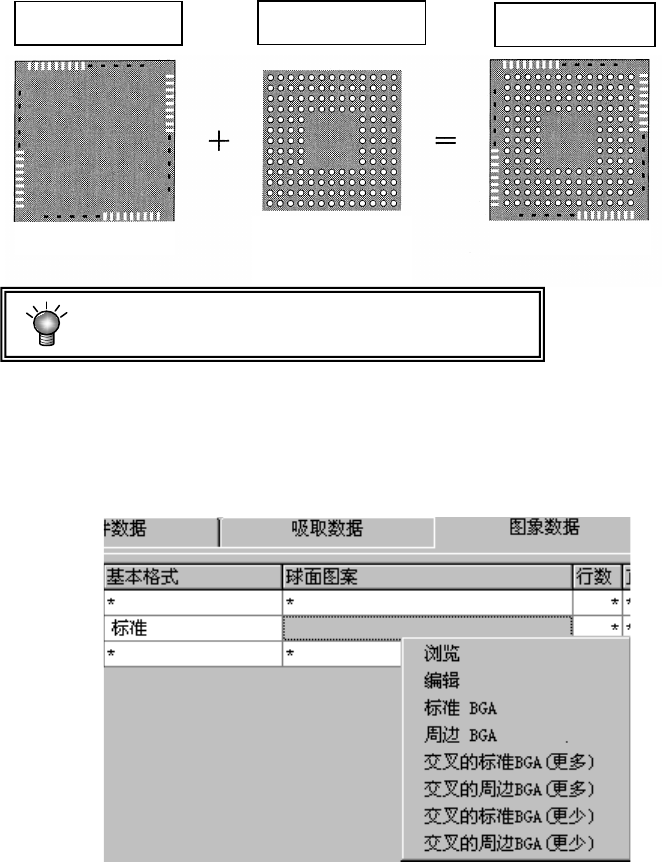

因此，识别图案为 “基本样式”＋“球面图案”的组合。
定中心仅根据球面等“图案”进行。
1) 基本格式(BGA、FBGA 时)
基本样式限于“识别方式”为“所有球”或“（整个焊盘）无球”时才能设置。
请右击或按[F2]键，从显示的列表中选择。
图 4-1-7-3-3 基本样式 选择项目
基本样式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
EPU 使用说明书 第 4 章 制作生产程序
4-113
选择“浏览”时显示如下画面。请选择相应的基本样式，并按下「确定」。
表
4-1-7-3-3
基本样式 一览表
基本样式选择项目一览
内容
浏览
显示从标准~标记散布的样品图，可从对话框中选择。
标准
包装外围只有球。
原有的 BGA 小间距、小球板。格子上有索引球也可。
4
角索引标记
包装外围只有球与
索引球，索引球在格
子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方没有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。
(右下方没有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型
1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择
溢出类型 1。但是有与识别球(定中心)
相同直径的细长基本样式时，
请选择标记溢出类型
2
。
标记溢出类型
2
EPU 使用说明书 第 4 章 制作生产程序
4-114
2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按[F2]键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
表
4-1-7-3-4
基本样式(QFN)
弹出式菜单
/
下拉式列表
基本样式
标准
请选择元件焊盘 Land 形状一致的图(或接近的图)。四角的
焊盘 Land 部分不作为“元件引脚图案”识别。
“标准”型 4 角没有焊盘 Land。
选择“其他型号”时,可根据 4 角的焊盘 Land 形状控制元件识
别。
方形四角
倾斜形四角 1
倾斜形四角 2
