EPU 使用说明书 第 4 章 制作生产程序 4- 11 4 2) 基 本 样式 (QFN ) 设置 QFN 的基本样式。 请右击或按 [ F2 ] 键，从显示的列表 中选择。 选择“浏览”时 ，可从下图中选择。 表 4-1-7-3-4 基本样式 ( QFN ) 弹出式菜单 / 下拉式列表 基本样式 标准 请选择元 件焊盘 Land 形状一致 的图 ( 或接近的图 ) 。四角的 焊盘 La nd 部分不作为 “ 元件引脚图案 ” 识别。…
EPU 使用说明书 第 4 章 制作生产程序
4-113

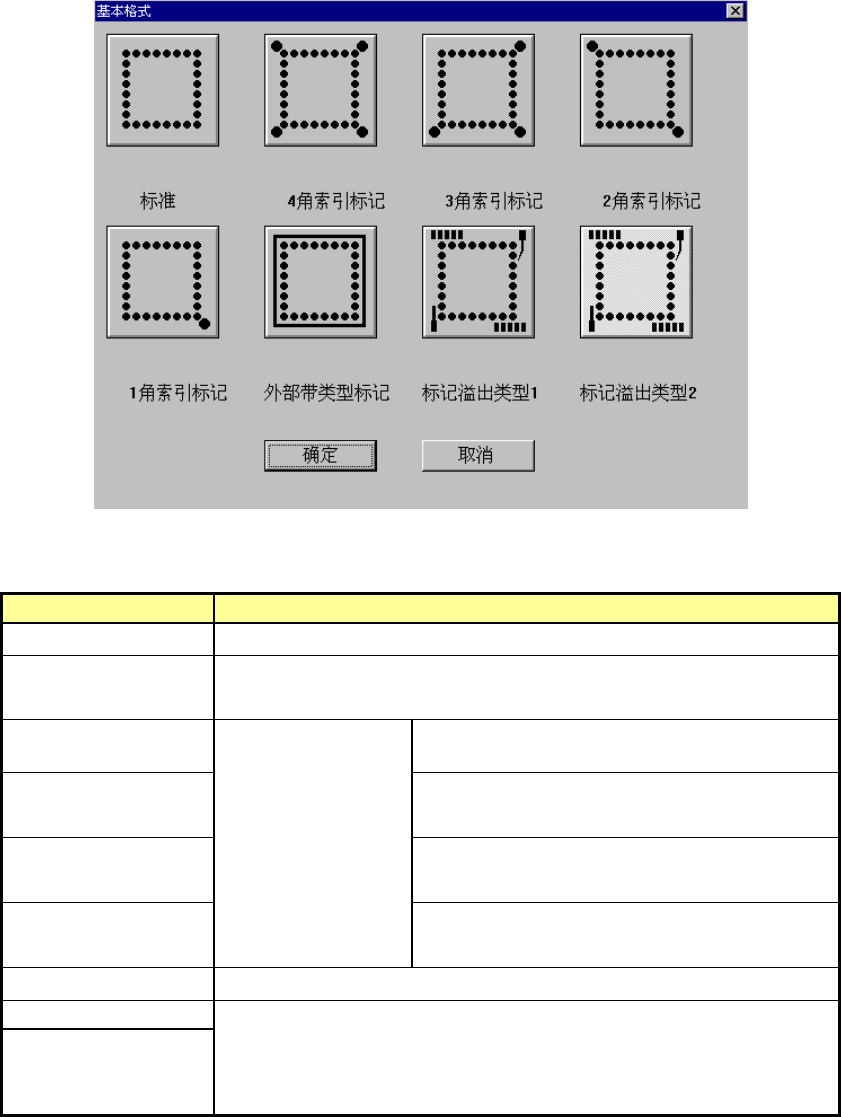

选择“浏览”时显示如下画面。请选择相应的基本样式，并按下「确定」。
表
4-1-7-3-3
基本样式 一览表
基本样式选择项目一览
内容
浏览
显示从标准~标记散布的样品图，可从对话框中选择。
标准
包装外围只有球。
原有的 BGA 小间距、小球板。格子上有索引球也可。
4
角索引标记
包装外围只有球与
索引球，索引球在格
子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方没有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。
(右下方没有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型
1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择
溢出类型 1。但是有与识别球(定中心)
相同直径的细长基本样式时，
请选择标记溢出类型
2
。
标记溢出类型
2
EPU 使用说明书 第 4 章 制作生产程序
4-114

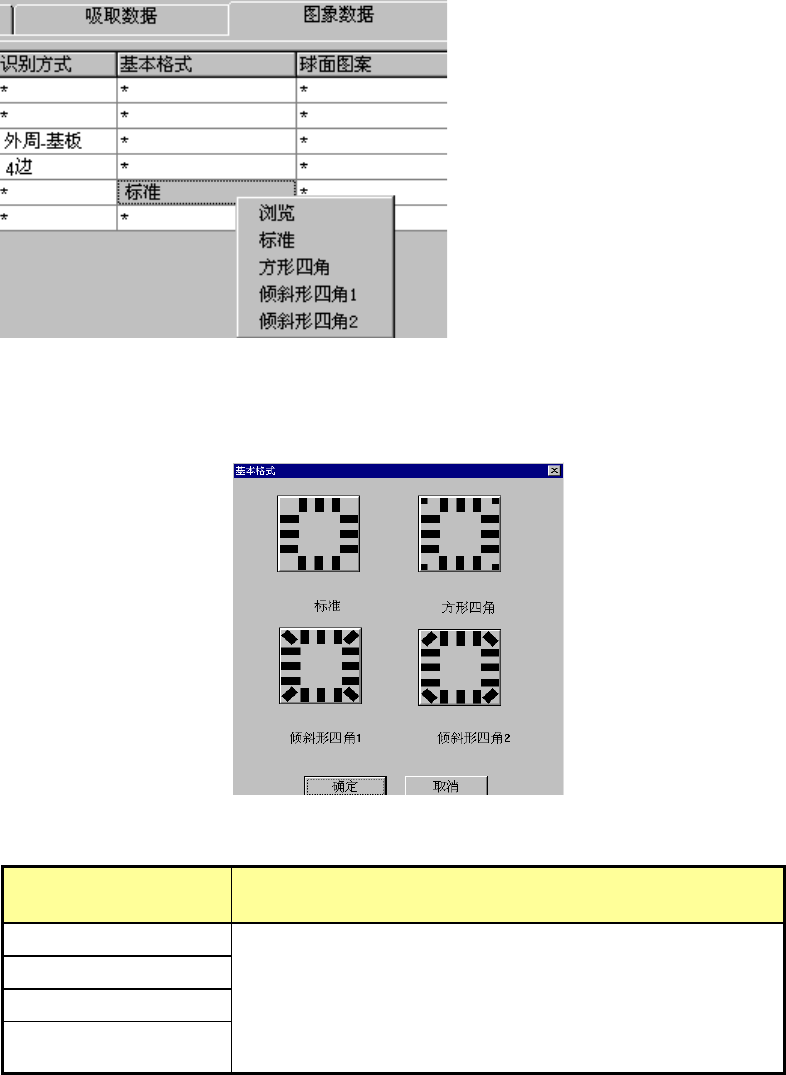

2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按[F2]键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
表
4-1-7-3-4
基本样式(QFN)
弹出式菜单
/
下拉式列表
基本样式
标准
请选择元件焊盘 Land 形状一致的图(或接近的图)。四角的
焊盘 Land 部分不作为“元件引脚图案”识别。
“标准”型 4 角没有焊盘 Land。
选择“其他型号”时,可根据 4 角的焊盘 Land 形状控制元件识
别。
方形四角
倾斜形四角 1
倾斜形四角 2
EPU 使用说明书 第 4 章 制作生产程序
4-115

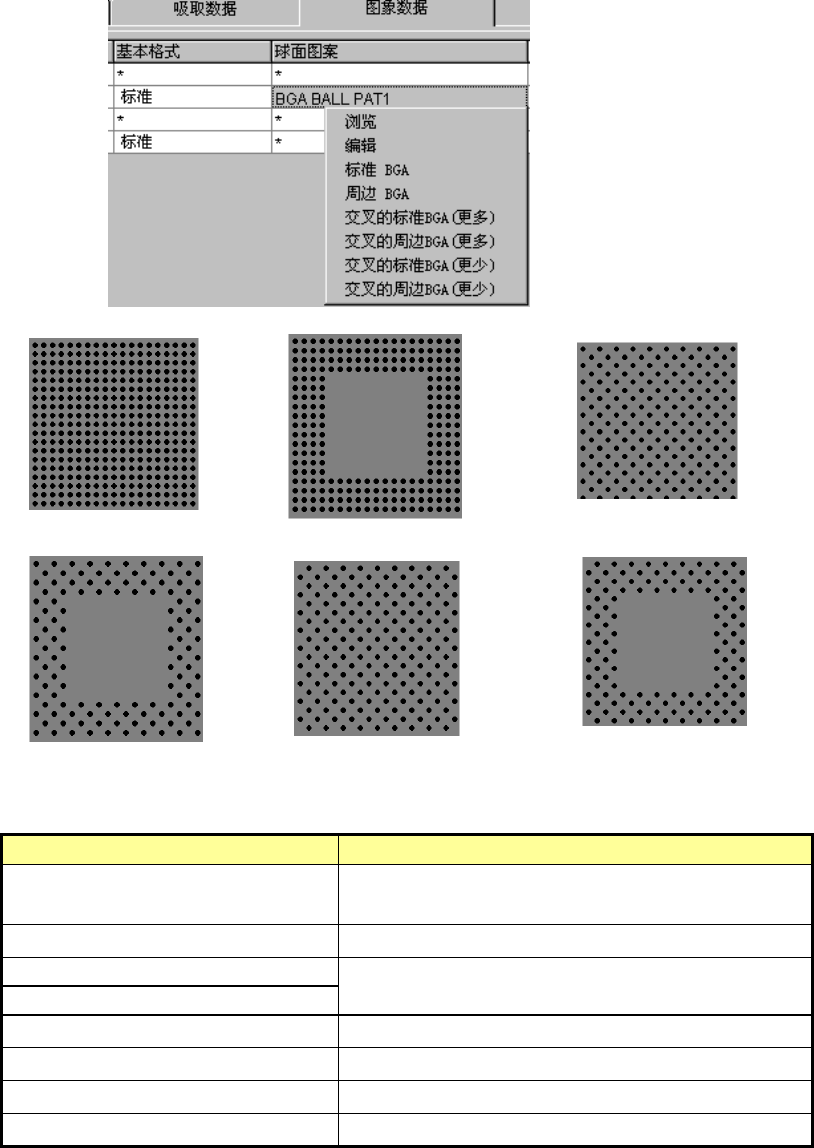

（10）球面图案(仅限于 BGA、FBGA)
设置BGA、FBGA元件识别图案。
仅在“识别方式”为“全球面”或“（整个焊盘Land）无球”时才能设置球面图案。
请右击或按[F2]键，从显示的列表中选择。
表
4-1-7-3-5
球面图案（仅限于 BGA、FBGA）
球面图案选择项目一览
球面图案
浏览
从可登录的球面图案列表中选择。也可查看预览画
面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准
BGA
可选择满足「4-3-7-1（2） 设置范围」
条件的元件。
周边
BGA
交叉的标准 BGA(更多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边
BGA(
更多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的标准 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边
BGA(
更少
)
仅间距为
2.00mm
～
3.00mm
时可选择
标准 BGA
交叉的周边 BGA
（更多）
交叉的标准 BGA(更少)
交叉的周边 BGA(更少)
交叉的标准 BGA(更多)
周边 BGA
