EPU 使用说明书 第 4 章 制作生产程序 4- 11 5 （ 10 ）球面图案 ( 仅限 于 BG A 、 FBGA) 设置 BGA 、 FBGA 元件识别 图案。 仅在 “ 识 别方式 ” 为 “ 全球面 ” 或 “ （整个 焊盘 Land ）无球 ” 时才能 设置球面图案 。 请右击或按 [ F2 ] 键 ，从显示的列表 中选择。 表 4-1-7-3- 5 球面图案（仅限于 BGA 、 FBGA ） 球面图案选择项 目一览 球面…
EPU 使用说明书 第 4 章 制作生产程序
4-114
2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按[F2]键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
表
4-1-7-3-4
基本样式(QFN)
弹出式菜单
/
下拉式列表
基本样式
标准
请选择元件焊盘 Land 形状一致的图(或接近的图)。四角的
焊盘 Land 部分不作为“元件引脚图案”识别。
“标准”型 4 角没有焊盘 Land。
选择“其他型号”时,可根据 4 角的焊盘 Land 形状控制元件识
别。
方形四角
倾斜形四角 1
倾斜形四角 2
EPU 使用说明书 第 4 章 制作生产程序
4-115
（10）球面图案(仅限于 BGA、FBGA)
设置BGA、FBGA元件识别图案。
仅在“识别方式”为“全球面”或“（整个焊盘Land）无球”时才能设置球面图案。
请右击或按[F2]键，从显示的列表中选择。
表
4-1-7-3-5
球面图案（仅限于 BGA、FBGA）
球面图案选择项目一览
球面图案
浏览
从可登录的球面图案列表中选择。也可查看预览画
面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准
BGA
可选择满足「4-3-7-1（2） 设置范围」
条件的元件。
周边
BGA
交叉的标准 BGA(更多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边
BGA(
更多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的标准 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边
BGA(
更少
)
仅间距为
2.00mm
～
3.00mm
时可选择
标准 BGA
交叉的周边 BGA
（更多）
交叉的标准 BGA(更少)
交叉的周边 BGA(更少)
交叉的标准 BGA(更多)
周边 BGA
EPU 使用说明书 第 4 章 制作生产程序
4-116
1)浏览

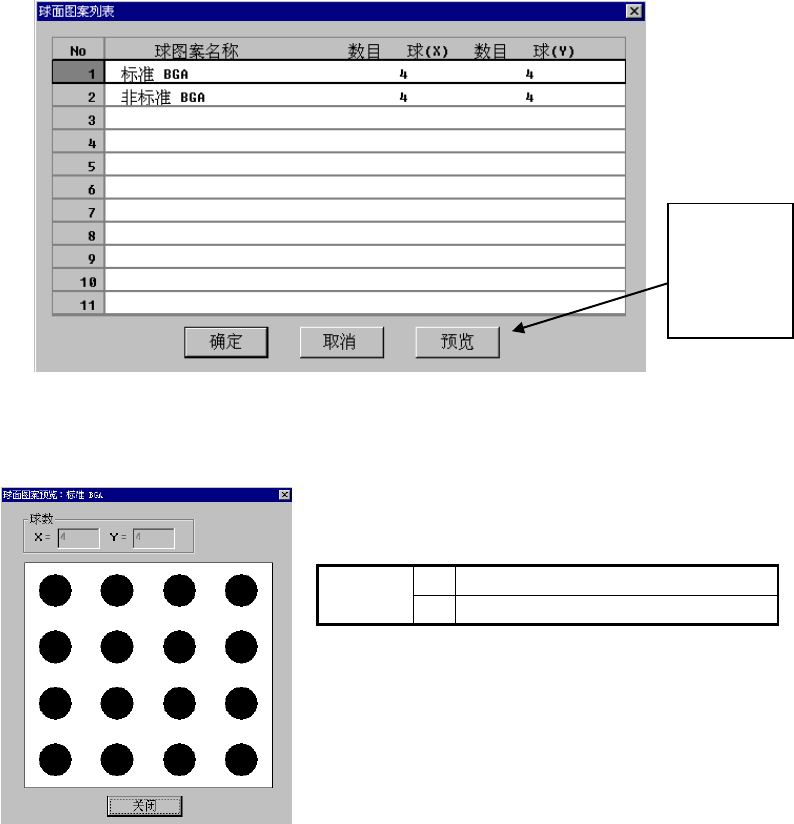

选择浏览后，可显示如下球面图案列表。
可双击所要设置的球面图案，或选择球面图案后按下[确定]按钮。
图 4-1-7-3-4 球面图案列表
● 球面图案的预览对话框显示例
图 4-1-7-3-5 球面图案的预览显示例
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
按下预览按
钮显示球面
图案。
