EPU 使用说明书第 4 章制作生产程序 4- 122 （ 16 ） DFFP 设置 ( 仅在插入元件时 ) 在插入元件识别时设置各项参数。请各参数的值的计测参照『 JM- 10 使用说明书』「 4- 5-4- 3 (6) DFFP VCS 参数自动取得」。・ DFFP 在识别插入元件时进行选择。在 VCS 选择中，选择 27mm 选项，安装有 DFFP VCS 单元时，可以进行选择。・识别次数设定 …

EPU 使用说明书第 4 章制作生产程序

4-121

引脚识别图案的含义及图形

（15）明暗校正

设置外形识别元件识别时的临界值(阈值)。

初始值设为“0”，未正常进行识别时，请在“-127～127”之间进行调整。

请进行调整：元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外

的部分)能看清时，请升高数值(将全体调暗)。

● 仅两端引脚：只识别指定的两端引脚根数

● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象

※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）

● 识别所有引脚：所有引脚为识别对象

识别

不识别内侧引脚

识别

不识别外侧引脚

识别

EPU 使用说明书第 4 章制作生产程序

4-122

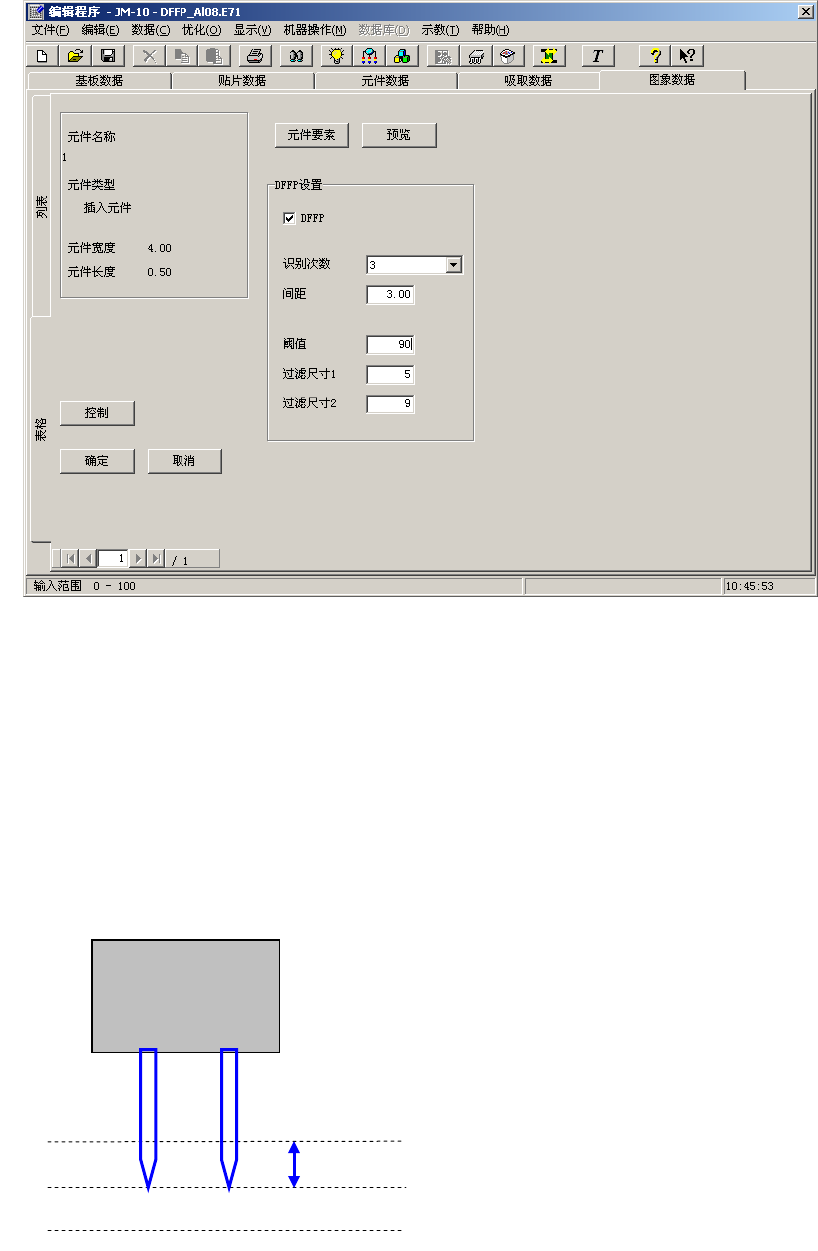

（16）DFFP 设置(仅在插入元件时)

在插入元件识别时设置各项参数。

请各参数的值的计测参照『JM-10 使用说明书』「4-5-4-3 (6) DFFP VCS参数自动取得」。

・DFFP

在识别插入元件时进行选择。

在VCS选择中，选择27mm选项，安装有DFFP VCS单元时，可以进行选择。

・识别次数

设定Z分割识别次数。识别次数为１或者3。

如图所示在①②③的位置上识别时，分割数为3。

・间距

Z分割识别的间距。

间距如图所示为②与①的间隔。②的位置为识别高度的基准。

①

②

③

间距

EPU 使用说明书第 4 章制作生产程序

4-123

・阈值

图像识别用的参数。

・过滤尺寸1

图像识别用的参数。

・过滤尺寸2

图像识别用的参数。
