EPU 使用说明书 第 4 章 制作生产程序
4-124
4-1-7-4 元件（要素）
「元件数据」的“元件种类”为 “通用图像元件”或者为“插入元件”时可以进行编辑。
详细内容请参见「第6章 通用图像」。
4-1-7-5 控制
是对图像识别元件进行详细设置的画面。
通常，因设置有初始值，所以无需变更。

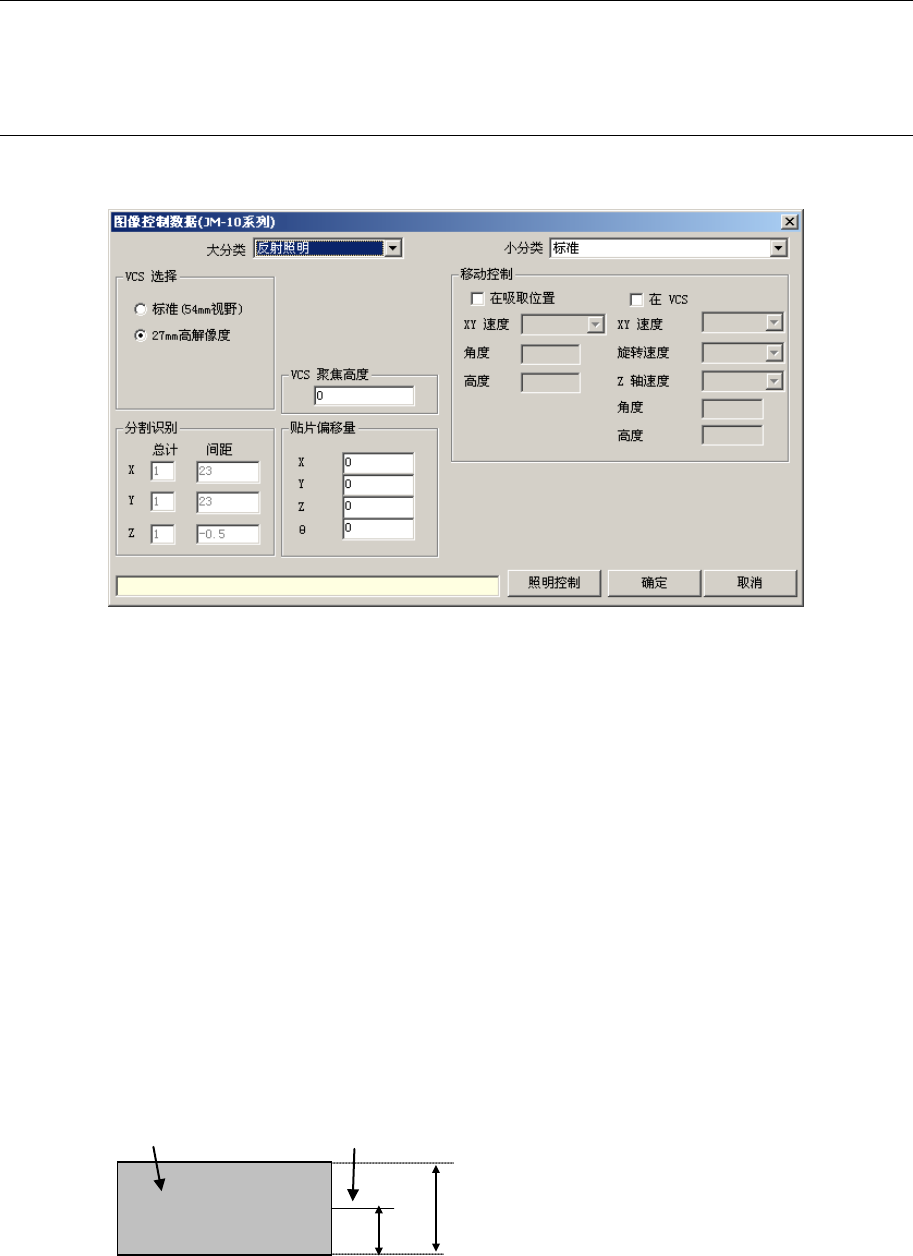

图 4-1-7-5-1 图像控制
① 大分类
可选择照明的种类。
② 小分类
可选择照明的种类的细分类。
选择项目根据“大分类”的指定而异。
③ VCS选择
能选择要使用的 VCS。
请指定与设备相适应的识别摄像机)。
④ 分割识别
不能使用分割识别。
⑤ VCS 聚焦高度
设置识别时元件高度的偏移值。因引脚高度和元件背面高度有大的变化，所以在 VCS
焦点(聚焦)不一致时输入。
元件 引脚
A
B
A：VCS 聚焦高度
B：元件高度
EPU 使用说明书 第 4 章 制作生产程序
4-125
⑥ 贴片偏移量
图像定中心的中心位置和贴片位置不一致，请将其差作为偏移值输入。
⑦ 移动控制
是 “吸取位置”和“在 VCS”的速度、高度的设置项目，但目前 VCS 上不进行移动姿态
控制(旋转等)。目前在 VCS 上旋转到要识别的姿态后，移动到 VCS 上。
因此，“在 VCS”的项目无效。
另外，有关“在吸取位置”也全部无效。
⑧ 高度
是有关引脚悬浮检查(选项)的设置，目前没有使用。
EPU 使用说明书 第 4 章 制作生产程序
4-126
4-1-7-6 照明控制
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
① 分割视野设置（JM-10不能使用分割识别）
在进行分割识别时，显示分割次数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(有多个照射图案时，指定其编号)。
分割识别时的识别顺序。
画面显示因照明种类而不同。
图 4-1-7-6-1 照明控制数据
② 照射图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
