EPU 使用说明书 第 4 章 制作生产程序
4-131
4-2-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请充分理解本项内容，以便设置适宜生产程序的优化条件。
在菜单栏上
点击「优化」/「优化」
后，可显示“分配选项”画面。
优化，需要进行下列图示(包括”分配”的)5项条件设置。
单击选项卡，可切换各项目的画面。
图 4-2-1-2-1 优化
表 4-2-1-2-1 优化选项的种类
选项的种类 用途
分配 指定吸嘴及吸取数据的分配条件。
区域 指定配置送料器的区域。
供料器安排 指定送料器配置方法。
贴片顺序 指定贴片顺序的显示方法。
JM10
选项 其他指定。
将设置的条件作为默认值保存，
从下次启动时，将显示最初设置
的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
运行优化。
保存设置内容，关闭画面。
EPU 使用说明书 第 4 章 制作生产程序
4-132
（1）分配
图 4-2-1-2-2 优化
1) 吸嘴
选择用「机器设置设置吸嘴」，或已优化的吸嘴配置。
①全部自动分配
： 忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产节拍加
快，但需变更机器设置，准备工作可能多会花时间。
②使用固定吸嘴，空ATC上自动分配
：继续使用机器设置的固定吸嘴，根据ATC空白部优化
结果,有时要追加配置必要的吸嘴。一般在吸嘴有富余时选择此项设置，
但(对追加的吸嘴)需要变更机器设置。
③使用固定吸嘴：
继续使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生
产时选择此项设置。
2) 吸取数据
在吸取数据的“供应”项目上若已经指定了送料器配置时，可选择是按指定进行分配,还
是忽略该指定进行优化。
①分配[自动选择]状态项：
已被指定的送料器按指定配置，只对“自动选择”的送料
器进行优化。
②全部自动分配：
忽略已指定的送料器配置，全部进行优化。
进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据时，要重
新进行优化时请选择“全部自动分配”；只需追加变更部分时请选择“分配[自动选
择]
状态项
”。
EPU 使用说明书 第 4 章 制作生产程序
4-133
（2）区域
指定配置送料器的区域。
可将所有的送料器只配置在前面或后面。

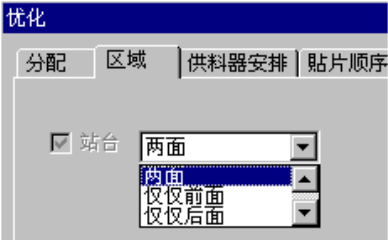

图 4-2-1-2-3 优化
注：不使用“站台”。
●两面
：在所有区域的送料器台上配置送料器。
●仅仅前面
：仅在前面的送料器台上配置送料器。
●仅仅后面
：仅在后面的送料器台上配置送料器。
●前面优先
：优先在前面的送料器台上配置送料器。
●后面优先
：优先在后面的送料器台上配置送料器。
*安装有圆型供料器专用台架时，不能选择「前面」进行优化。
