EPU 使用说明书 第 4 章 制作生产程序
4-135

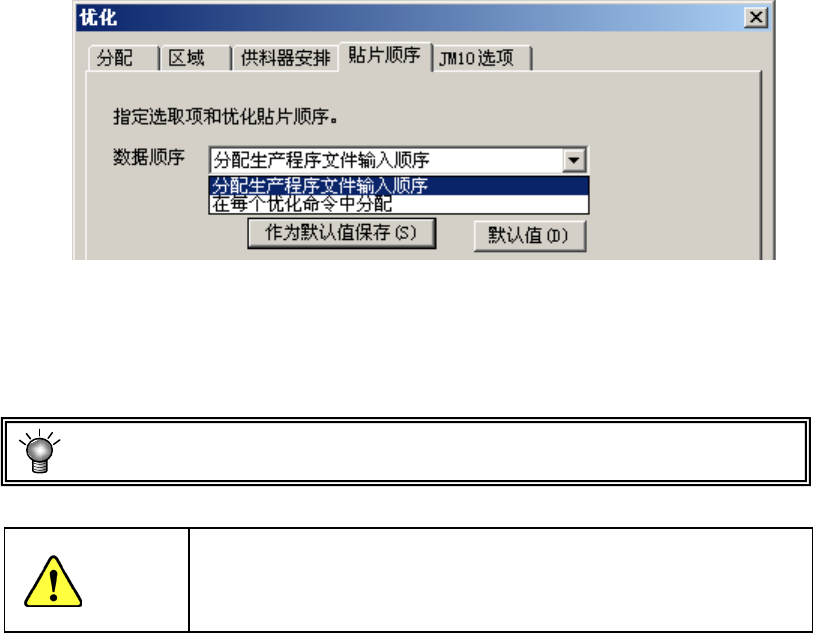

（4）贴片顺序
指定贴片数据的排列,是按输入顺序,还是优化顺序。
图 4-2-1-2-6 优化
● 分配生产程序文件输入顺序
：不改变贴片数据的排列顺序。
● 在每个优化命令中分配
：将贴片数据的排列顺序改为优化顺序。
从菜单栏上选择“优化/分开贴片数据”，可参照、输入顺序。
注意
“在每个优化命令中分配”，是为优化数据进行编辑的功能(优化
结果可参照，但不能编辑)，如果执行该功能，则原来按输入顺序
的数据将被删除。因此，执行该功能前请对数据进行备份。
EPU 使用说明书 第 4 章 制作生产程序
4-136

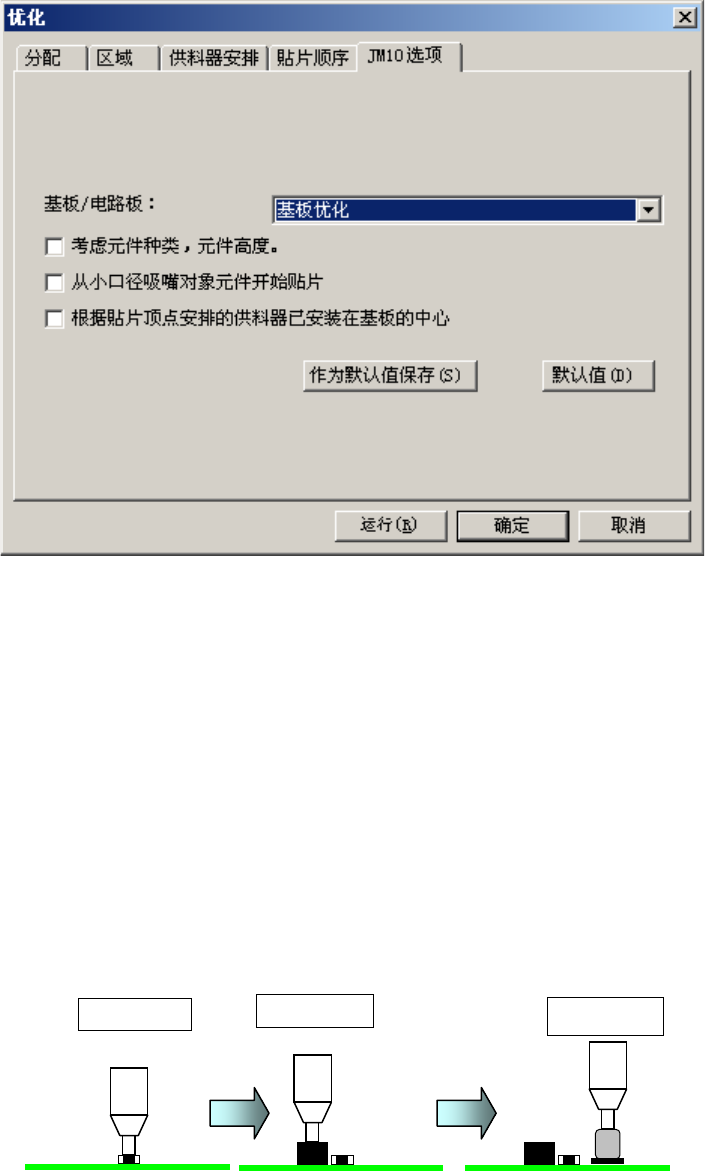

（5）JM10 选项
选择[JM10选项]选项卡，则显示如下画面。
图 4-2-1-2-7 优化
1）基板/电路
设置是以电路为单位进行优化，还是以整个基板为单位优化。
●基板优化：
对整块单电路板的电路展开优化。
生产速度会加快，但贴片顺序将变得复杂。
●电路优化：
逐条电路进行优化。
2）考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
贴片顺序①
贴片顺序②
贴片顺序③
EPU 使用说明书 第 4 章 制作生产程序
4-137
下表显示优先顺序。从元件高度较低的元件开始进行贴片。
优先顺序 元件种类 元件高度(mm)
1
0
＜
t
≦
0.25
2
0.25
＜
t
≦
3.0
3
3.0
＜
t
≦
5.5
4
5.5
＜
t
≦
8.0
5
8.0
＜
t
≦
12.0
6
12.0
＜
t
≦
16.0
7
16.0
＜
t
≦
20.0
~
～
16
52.0
＜
t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(暂停)”中选中“元件用完时暂停”时，如果
生产中因元件用完等无法贴片，则将忽略该元件继续进行贴片。
该元件将在补满后重新开始时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，建
议选择操作选项中的“
元件用尽时暂停
”。
3）从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
4）根据贴片顶点安排的供料器已安装在基板的中心：
设置送料器配置基准的贴片峰值点的计算方法。选中时，将基板的中心作为贴片峰值点配
置送料器，在“送料器配置选项”的“贴片峰值点”设置为无效。
