EPU 使用说明书 第 4 章 制作生产程序
4-145
②移动送料器
选择要移动的送料器时，点击目标送料器，拖曳到目标位置，松开按钮，该送料器就会移动到最近
的送料器编排位置。

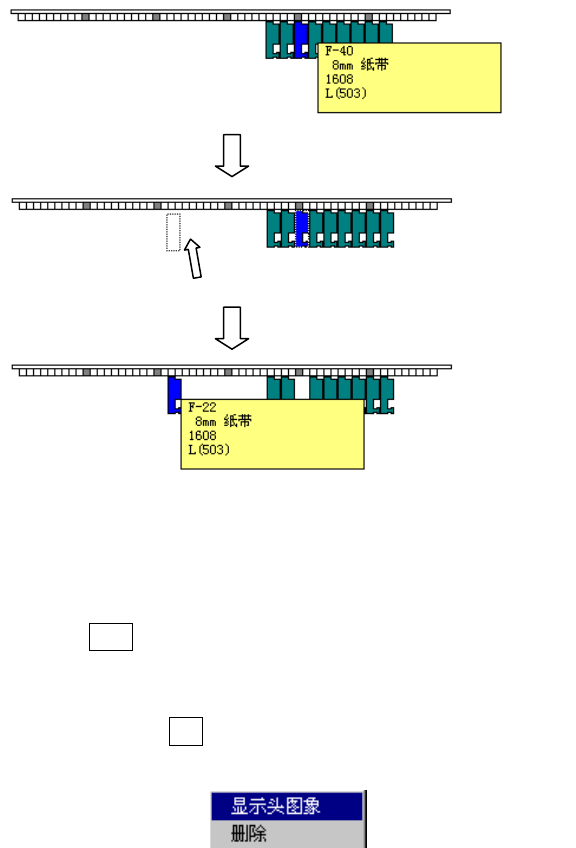

图 4-2-2-5-4 移动送料器画面例
③复制送料器
选择送料器，在拖曳时按住CTRL键，则可复制送料器。
④删除送料器
选择送料器，在反色显示状态下，按DEL键即可删除送料器。或选中送料器，在反色显示状态下，按
鼠标的右键，从显示的菜单中选择删除。
点击
放开
EPU 使用说明书 第 4 章 制作生产程序
4-146
⑤显示贴片头图像
把送料器编排窗口显示模式，切换为贴片头图像显示模式。
点击鼠标右键即可显示贴片头图像。
贴片头图像显示模式中，以图像形式显示贴片头的间隔。把送料器对准贴片头间隔进行编排，即可
按指定同时吸取。

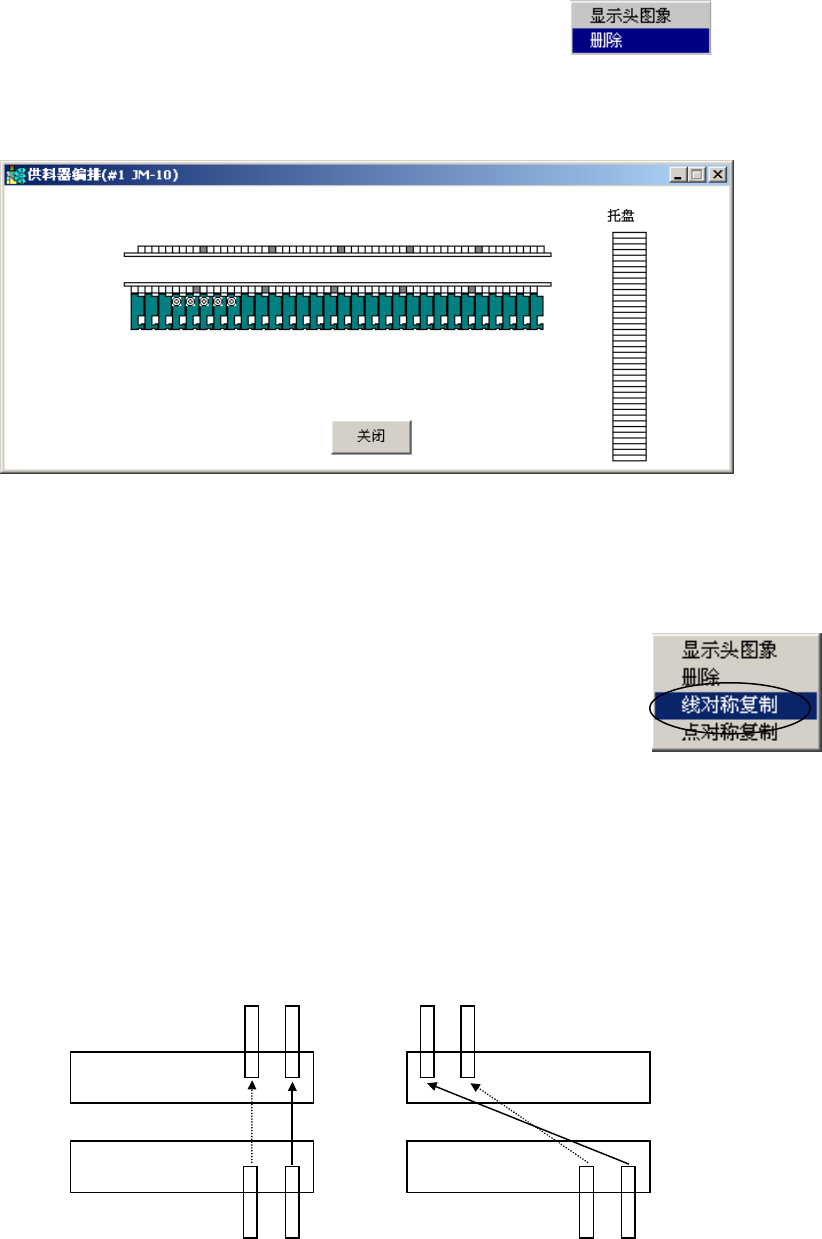

图 4-2-2-5-5 贴片头图像显示模式中显示例
要解除贴片头图像显示模式，点击鼠标左键即可。
⑥线对称复制、点对称复制
选择要复制的送料器后，点击鼠标的右键，从显示的菜单中选择线对称复
制或点对称复制。
当选择前面的送料器时可复制到后面，选择后面的送料器时把送料器复制
到前面。(托盘元件不能复制)
●线对称复制
把送料器前后孔编号复制到相对位置。
●点对称复制
将送料器复制配置到对称的孔，使前后的统一更换可相互使用。
以线对称复制时
F-79
F-55
R-59
R-55
以点对称复制时
F-79
F-55
R-5
R-1
EPU 使用说明书 第 4 章 制作生产程序
4-147
4-3 其他功能
4-3-1 编辑
4-3-1-1 编辑菜单
该功能是制作程序的辅助功能。
图 4-3-1-1-1 编辑菜单命令
(1) 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位操作。
项目
选择范围的方法
鼠标 拖拽鼠标，则选择行反色显示。
键盘
按住[SHIFT]键的同时，按下[↓]或[↑]键，则被选择的行反
色显示。
