JM-10_EPU使用说明书 - 第203页
EPU 使用说明书 第 4 章 制作生产程序 4- 155 ③ 元件选择 ( 一览 显示 ) 显示迄今为 止输入的内容。 图 4-3-1-1-11 确认替换内容 ●替换 ： 逐一变换已选择 行的数据。 ●全部替换： 进行所有数据的 变换。 ●询问替换： 勾选了 “询问 替换 ” 时， 在执行每 1 项变更替换前， 会显示 确认变更内容 的画 面。 图 4-3-1-1-12 询问变更内容的 对话框
EPU 使用说明书 第 4 章 制作生产程序
4-154
d) 显示元件数据的扩展选项卡的设定内容。
分别对各数据输入需要变更的值，单击「下一步」。

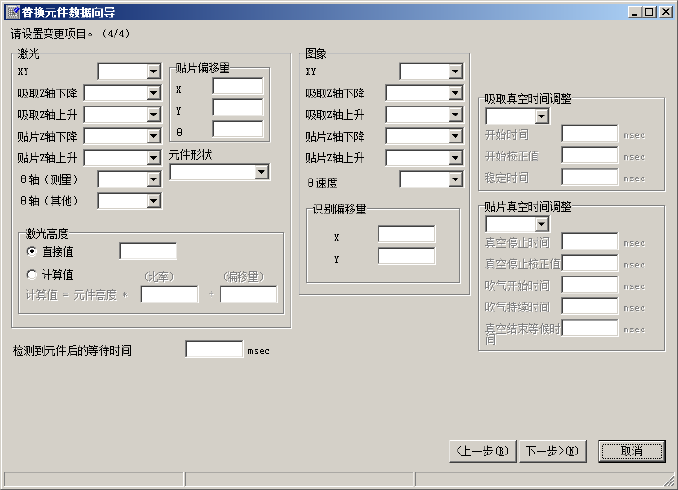

图 4-3-1-1-10 替换设定画面(3)
EPU 使用说明书 第 4 章 制作生产程序
4-155
③ 元件选择(一览显示)
显示迄今为止输入的内容。

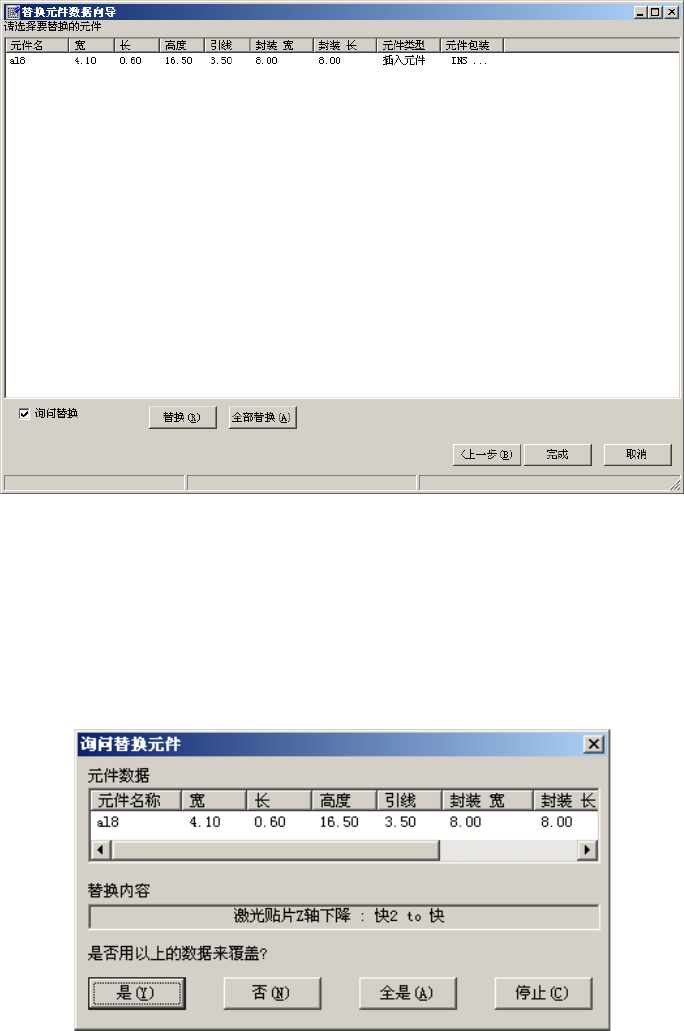

图 4-3-1-1-11 确认替换内容
●替换 ：
逐一变换已选择行的数据。
●全部替换：
进行所有数据的变换。
●询问替换：
勾选了“询问替换
”
时，在执行每1项变更替换前，会显示确认变更内容的画
面。
图 4-3-1-1-12 询问变更内容的对话框
EPU 使用说明书 第 4 章 制作生产程序
4-156
10) 单元格复制
将选中的单格登录到内存中。对象单元格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单元格粘贴命令。
11) 单元格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·「X」、「Y」、「角度」各自剪切的数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击「确定」。

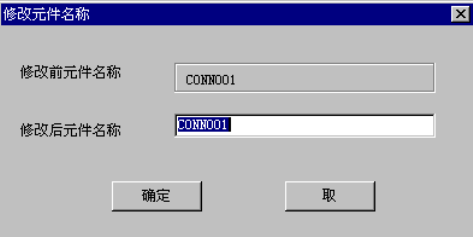

图 4-3-1-1-13 修改元件名称对话框
13) 反映元件层
将「元件数据」的层反映到「贴片数据」中。
14) 吸取偏差的更新
把「吸取数据」的吸取坐标,反映到「元件数据」的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从[编辑]菜单中选择[吸取偏差的更新]
后，可以将所选择的「吸取数据」的吸取默认值与示教结果之间的差反向反映到「元件数
据」的吸取偏移量。
