EPU 使用说明书 第 4 章 制作生产程序
4-168
4-4-2 生产管理信息的管理
① 清除
通过菜单的「生产管理信息」/「清除」清除生产管理信息。
② 保存生产管理信息
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按照文件保存生产管理信
息。
另外，生产结束时，可以通过在生产结束提示信息中选择保存生产程序来保存生产管理信
息。
③ 生产管理信息的显示切换
显示生产管理信息的综合、前面、后面、托架时，在画面的下部显示有「综合」、「前面」、
「后面」、「托架」、「清除」的选择按钮。通过点击这些按钮，可以显示、清除各种生
产管理信息。
4-4-3 元件数设定
输入元件数，以便管理剩余元件。不输入时，托盘将自动根据元件数据的托盘信息计算出元件数
量进行设置，把送料器设定为“0”。此时，将不进行送料器元件剩余数量的管理。
在吸取数据设置的元件供应单元(送料器、托架)上设置各项元件后，请在主机上设置元件数。
当送料器、托架发生吸取重试超次时，将判断为元件用尽，并跳过去继续生产。
调整至能够吸取元件后，要继续生产时，必须清除错误。清除错误的操作,要在设置元件数时进
行。
从菜单栏中点击「设置
」/「元件数设定」，则显示元件数设定画面。
选择供应装置。

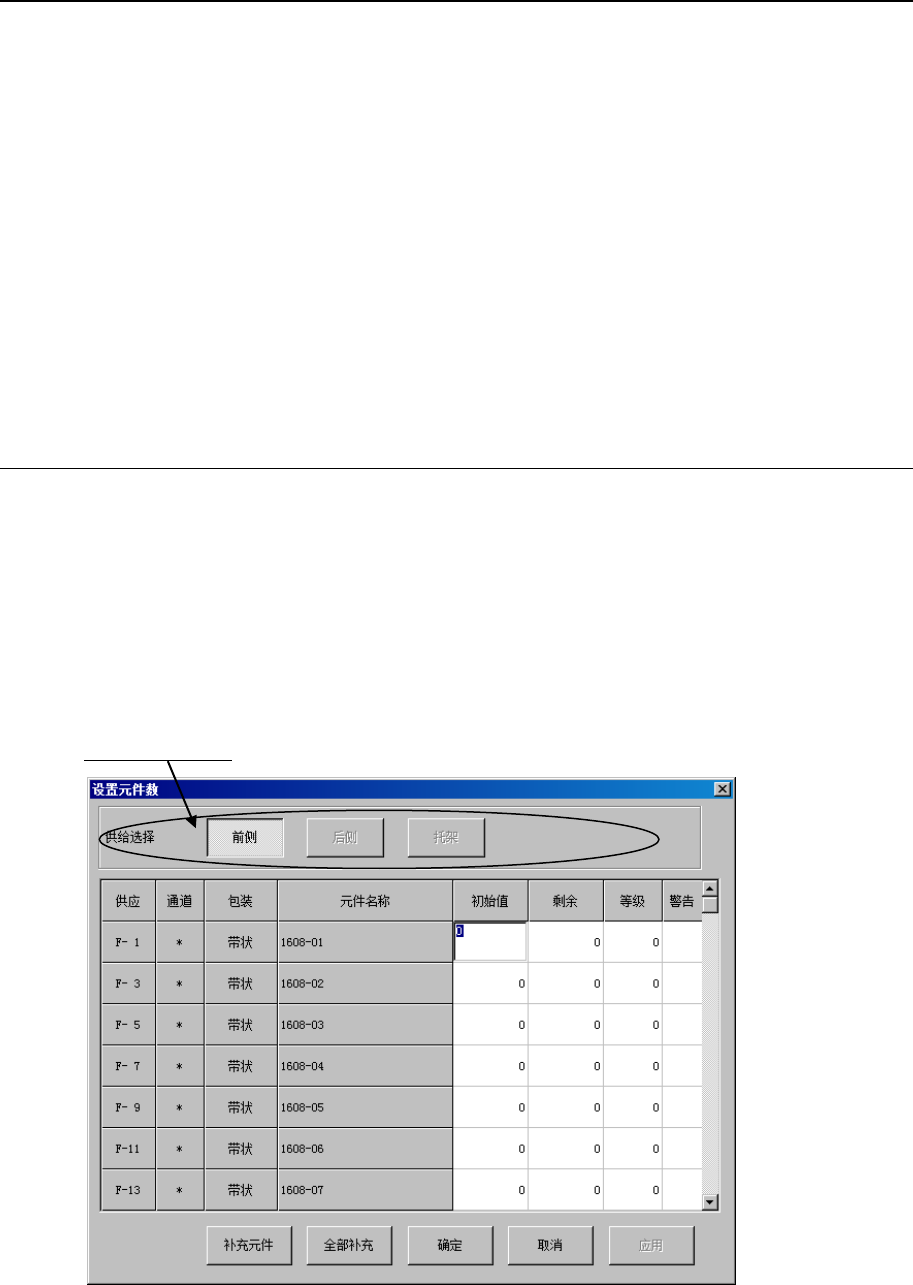

图 4-4-3-1 元件数设定画面
EPU 使用说明书 第 4 章 制作生产程序
4-169
(1)调用时显示的项目
NO.
项目 内容
1 供给选择 显示元件的供给位置。
(F：前面、R：后面、H：托架)
2 通道 使用管状送料器或者碗式送料器时显示通道。
3 包装 显示元件的包装形态。(带状、管式、托盘、散装、INS 带、INS
散装)
4 元件名称 显示元件名。
(2)设定项目
NO.
项目 内容
1 初始值
设定使用前的未开封的包装状态的元件数量。初始值和变更，也将被
复制到剩余数量项目中。
·使用包装状态的托盘时，自动设置元件数据托盘的行、列数。
·使用送料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。设置 0
以外的值时，使用“补充”
按钮，则该值被加入剩余数量中。
2 剩余
·显示参见元件数当时的元件剩余数量。进行生产时每吸取一次元件，
则该数量被减去。
·初始值为 0 时，不进行减算。
·当初始值改变时，剩余数量也变为同样的数值。可根据供应
的元件，
修改剩余数量。
当元件剩余数量少于标准数量时，用信号灯(黄色)发出警告。
3 等级
当剩余数量少于设置的等级数量时，用黄色闪烁的信号灯发出警告。
当初始值设为 0 时不生效。
此外，若输入初始值时，等级则被初始化。
4 警告
显示元件的供应错误。
*
：表示剩余数量比等级低。
E
：表示吸取重试超次，元件吸取被中止。
解除方法…
输入剩余数量或执行补充命令后，警报解除。
·使用托盘时，剩余数量为 0 时报错。
·当有多个托盘时，只在最后一个托盘时显示检测剩余数量的结果，并用黄色信号灯闪烁。
EPU 使用说明书 第 4 章 制作生产程序
4-170
(3)黄色信号灯闪烁（选购项）
在下述场合，主机上黄色信号灯（选购项）会闪烁，提醒操作人员。
供应装置 信号灯呈黄色闪烁的条件
1 带状送料器
管状送料器
散装送料器
星形送料器
碗式送料器
各送料器
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
2 托盘
各托盘
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
·用元件数量设定的元件已全部用尽时
(4)按钮说明
NO.
项目 内容
1 补充元件 以光标行的剩余数量为初始数，清除全部警告。
2 全部补充 对所有的元件进行补充处理。
3 确认
确定元件数的设置内容后将其结束，返回调出的生产条件或生产状
态。
4 取消
不确定设置元件数的设定内容而将其结束，返回调出的生产条件或
生产状态。
5 应用 确定设置元件数的设定内容。
(5)剩余数量的设定方法
单击鼠标右键，通过对话框中的列表，可设定以下的内容。
NO.
项目 内容
1 补充元件 以光标行的剩余数量为初始数，清除全部警告。
2 全部补充 对所有的元件进行补充处理。
