EPU 使用说明书 第 4 章 制作生产程序 4- 170 (3) 黄色信号灯闪 烁（选购项） 在下述场合，主 机上黄色信号灯（选 购项）会闪烁 ，提醒操作人员。 供应装置 信号灯呈黄色闪 烁的条件 1 带状送料器 管状送料器 散装送料器 星形送料器 碗式送料器 各送料器 ·当元件剩余数 量低于警告级别时 ·发生吸取重试 超次时 2 托盘 各托盘 ·当元件剩余数 量低于警告级别时 ·发生吸取重试 超次时 ·用元件数量设 定的元件已全部用…
EPU 使用说明书 第 4 章 制作生产程序
4-169
(1)调用时显示的项目
NO.
项目 内容
1 供给选择 显示元件的供给位置。
(F：前面、R：后面、H：托架)
2 通道 使用管状送料器或者碗式送料器时显示通道。
3 包装 显示元件的包装形态。(带状、管式、托盘、散装、INS 带、INS
散装)
4 元件名称 显示元件名。
(2)设定项目
NO.
项目 内容
1 初始值
设定使用前的未开封的包装状态的元件数量。初始值和变更，也将被
复制到剩余数量项目中。
·使用包装状态的托盘时，自动设置元件数据托盘的行、列数。
·使用送料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。设置 0
以外的值时，使用“补充”
按钮，则该值被加入剩余数量中。
2 剩余
·显示参见元件数当时的元件剩余数量。进行生产时每吸取一次元件，
则该数量被减去。
·初始值为 0 时，不进行减算。
·当初始值改变时，剩余数量也变为同样的数值。可根据供应
的元件，
修改剩余数量。
当元件剩余数量少于标准数量时，用信号灯(黄色)发出警告。
3 等级
当剩余数量少于设置的等级数量时，用黄色闪烁的信号灯发出警告。
当初始值设为 0 时不生效。
此外，若输入初始值时，等级则被初始化。
4 警告
显示元件的供应错误。
*
：表示剩余数量比等级低。
E
：表示吸取重试超次，元件吸取被中止。
解除方法…
输入剩余数量或执行补充命令后，警报解除。
·使用托盘时，剩余数量为 0 时报错。
·当有多个托盘时，只在最后一个托盘时显示检测剩余数量的结果，并用黄色信号灯闪烁。
EPU 使用说明书 第 4 章 制作生产程序
4-170
(3)黄色信号灯闪烁（选购项）
在下述场合，主机上黄色信号灯（选购项）会闪烁，提醒操作人员。
供应装置 信号灯呈黄色闪烁的条件
1 带状送料器
管状送料器
散装送料器
星形送料器
碗式送料器
各送料器
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
2 托盘
各托盘
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
·用元件数量设定的元件已全部用尽时
(4)按钮说明
NO.
项目 内容
1 补充元件 以光标行的剩余数量为初始数，清除全部警告。
2 全部补充 对所有的元件进行补充处理。
3 确认
确定元件数的设置内容后将其结束，返回调出的生产条件或生产状
态。
4 取消
不确定设置元件数的设定内容而将其结束，返回调出的生产条件或
生产状态。
5 应用 确定设置元件数的设定内容。
(5)剩余数量的设定方法
单击鼠标右键，通过对话框中的列表，可设定以下的内容。
NO.
项目 内容
1 补充元件 以光标行的剩余数量为初始数，清除全部警告。
2 全部补充 对所有的元件进行补充处理。
EPU 使用说明书 第 4 章 制作生产程序
4-171
4-5 打印
选择「文件」/「打印」，从「程序数据」、「生产信息」、「优化」中选择要打印的项目。
优化时需要进一步选择「选项」、「吸嘴设置」、「供应数」。

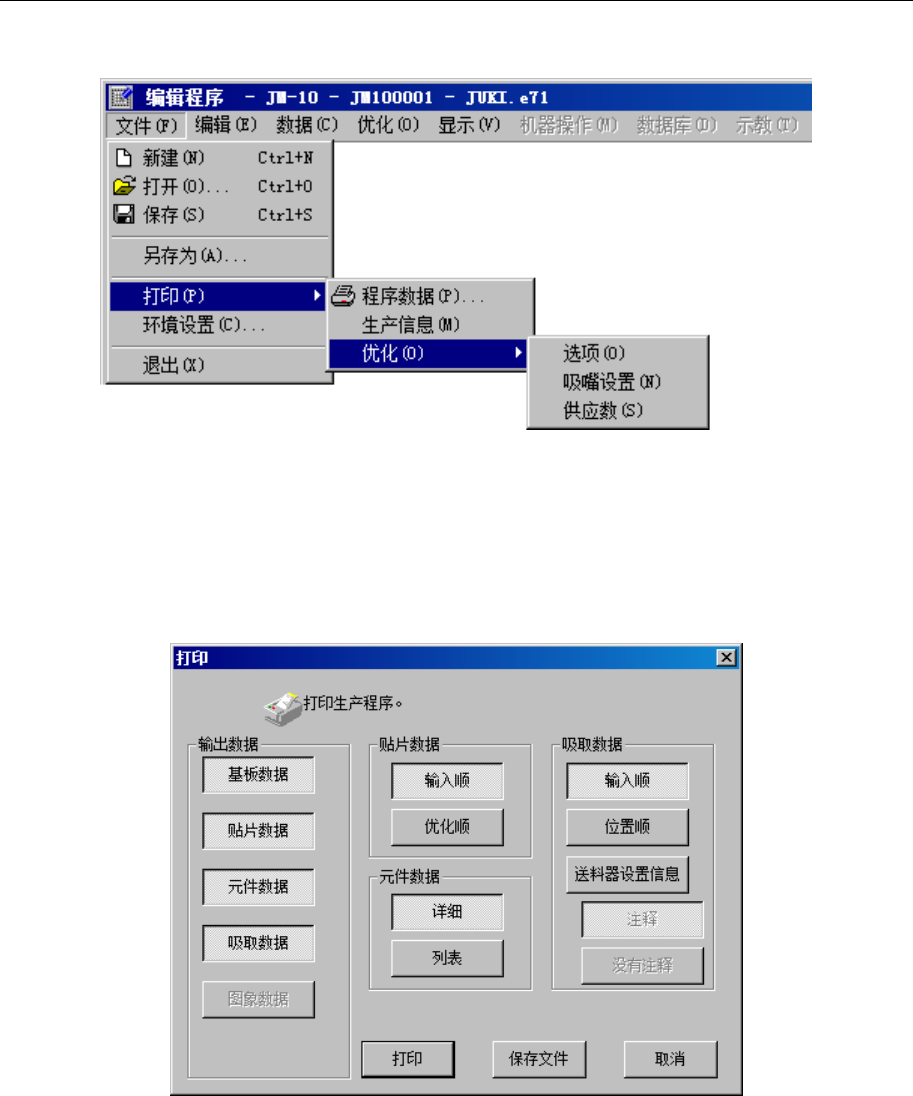

图 4-5-1 生产程序编辑显示的打印菜单
●「程序数据」：打印生产程序的内容。
选择要打印的内容，单击「打印」。如果单击「文本文档」，可以将数据保存为文本格
式 (txt)的文件。
可选择打印<基板数据>、<贴片数据>、<元件数据>、<吸取数据>。
图 4-5-2 程序数据打印菜单
●「生产管理信息
」：生产管理信息由<生产管理信息>、<生产条件>、<元件数>、<吸取率>
构成，可通过按钮来指定打印。在凹状态时打印。
●「优化/选项
」∶打印优化选项的设定内容。
●「优化/吸嘴分配
」：打印吸嘴的分配状态。
●「优化/供给数
」：打印优化的“元件供应数”。
