EPU 使用说明书 第5章 数据库
5-2
5-1-2 不知道元件名时
打开数据库清单，从中选择要注册的元件。(命令列表功能)
<
步骤
>
① 请单击空白的元件名称栏。 ② 请单击「数据库」/「命令列表」。
图 5-1-2-1 图 5-1-2-2
③ 显示数据库清单。请选择元件名，单击「确定」。
图 5-1-2-3 数据库清单
④ 点击「确定」按钮后，选择为元件数据的元件数据内容将从元件程序库复制。如果图像
数据处于链接状态，则同时复制。
但如果存在吸取数据，将显示以下信息。
EPU 使用说明书 第5章 数据库
5-3
图 5-1-2-4 吸取数据的确认信息
如在此处选择［确定］，将更新吸取角度。
如选择［取消］，则吸取数据中已设置的角度不预更新。
贴片数据中已经输入好元件名时，请从元件数据执行命令列表｡当从元件数据 执行时，只复制选
择的元件数据内容｡元件名不 变。
5-1-3 在贴片数据中已输入过元件名时
如果数据库中已经注册了「贴片数据」的元件名，可将数据库的元件数据统一注册到程序里。
(重新查找功能)
单击「数据库」/「重新查找」。
图 5-1-3-1 重新查找画面
5-1-4 不变更元件名，仅变更元件数据的内容
在「元件数据」中执行“命令列表”，则仅变更元件数据的内容。
<
步骤
>
① 进入「元件数据」制作画面。
② 请从元件清单中选择要变更的元件名。
③ 请单击「数据库」/「命令列表」。
图 5-1-4-1 命令列表画面
EPU 使用说明书 第5章 数据库
5-4

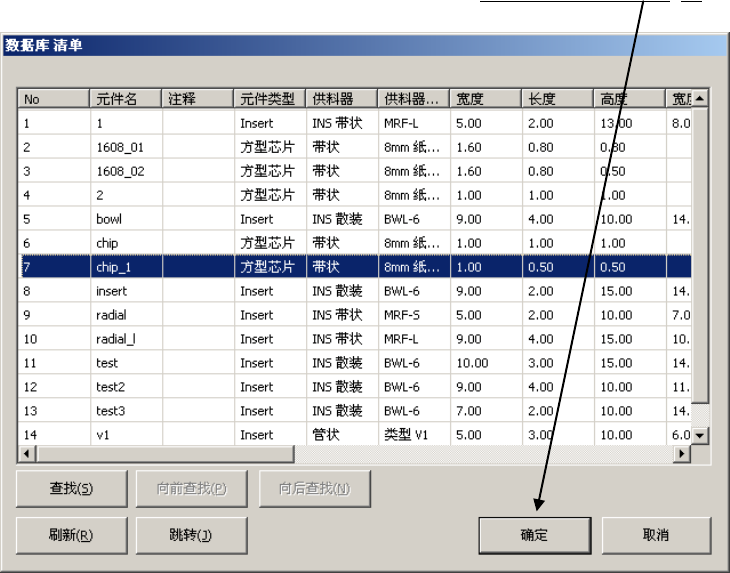

④ 从数据库的元件清单中，选择要注册的元件数据的元件名，单击「确定」。
图 5-1-4-2 数据库清单
