EPU 使用说明书 第5章 数据库
5-10

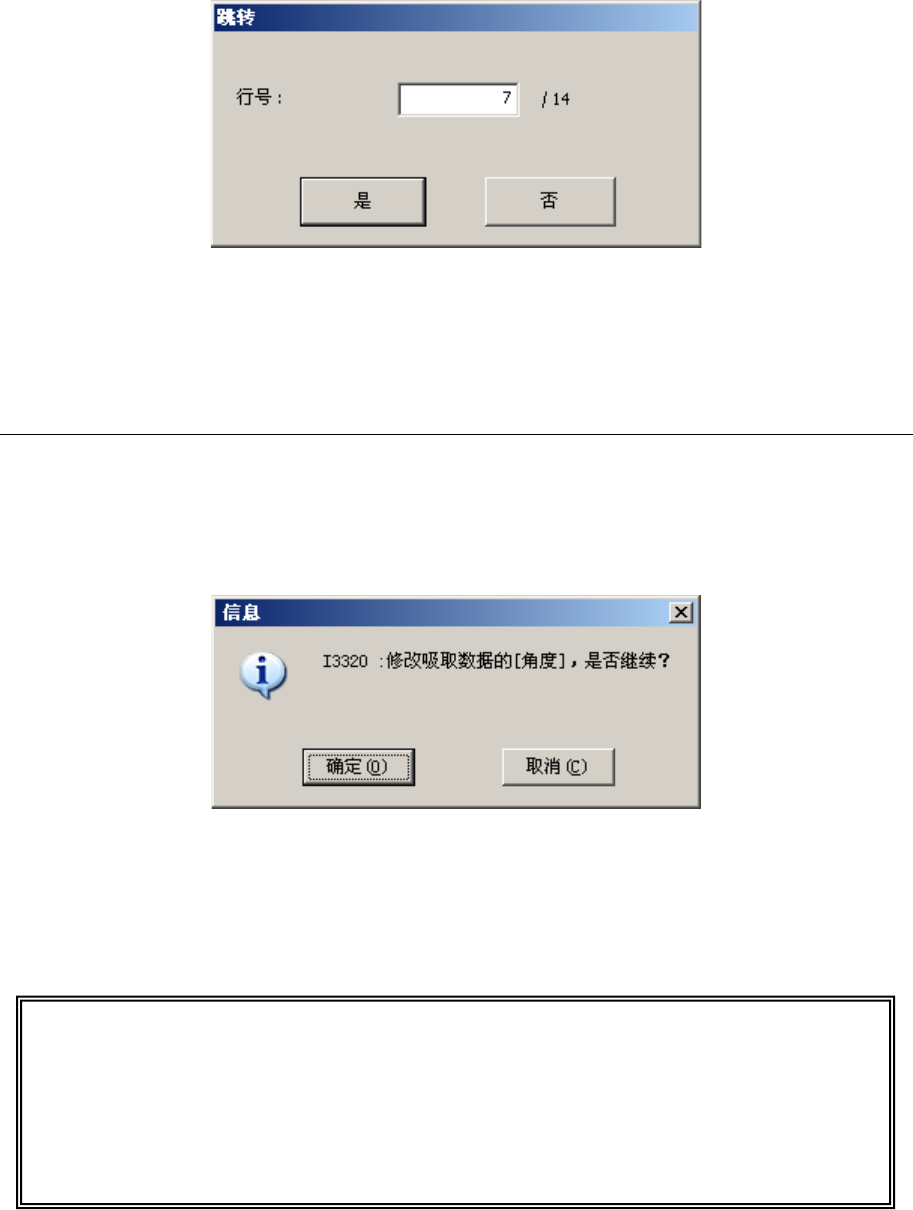

显示如下画面后，请输入跳转目标元件数据号码。
单击「确定」后跳转到目标元件。
5-4 重新查找
重新查找，是指从数据库或固定信息中再次查找程序中的元件数据、吸取数据、更新程序中
的数据。
单击重新查找，即可显示如下对话框。
图 5-4-1 吸取数据的「角度」修改信息
选择［确定］，则更新全部吸取角度。
选择[取消]，对已设定的吸取数据不进行更新。
◆ 如执行重新查找，将通过数据库和贴片数据核对元件名，如有同一元件名，即从数据库
调用元件数据，注册到生产程序的元件数据中。只要执行初级“重新查找”，即会对贴
片数据中的全部元件名进行核对、注册（替换）。
◆ 当进行调用的元件数据之注释超过30个字母时，以30个字母之内部分为有效，进行复
制。并且，当进行调用的元件数据之注释中含有改行代码时，该 代 码的后面被作为无效，
其前面的注释作为有效，进行复制。
EPU 使用说明书 第 6 章 通用图像元件
6-1
第
6
章 通用图像元件
6-1 通用图像元件
6-1-1 概要

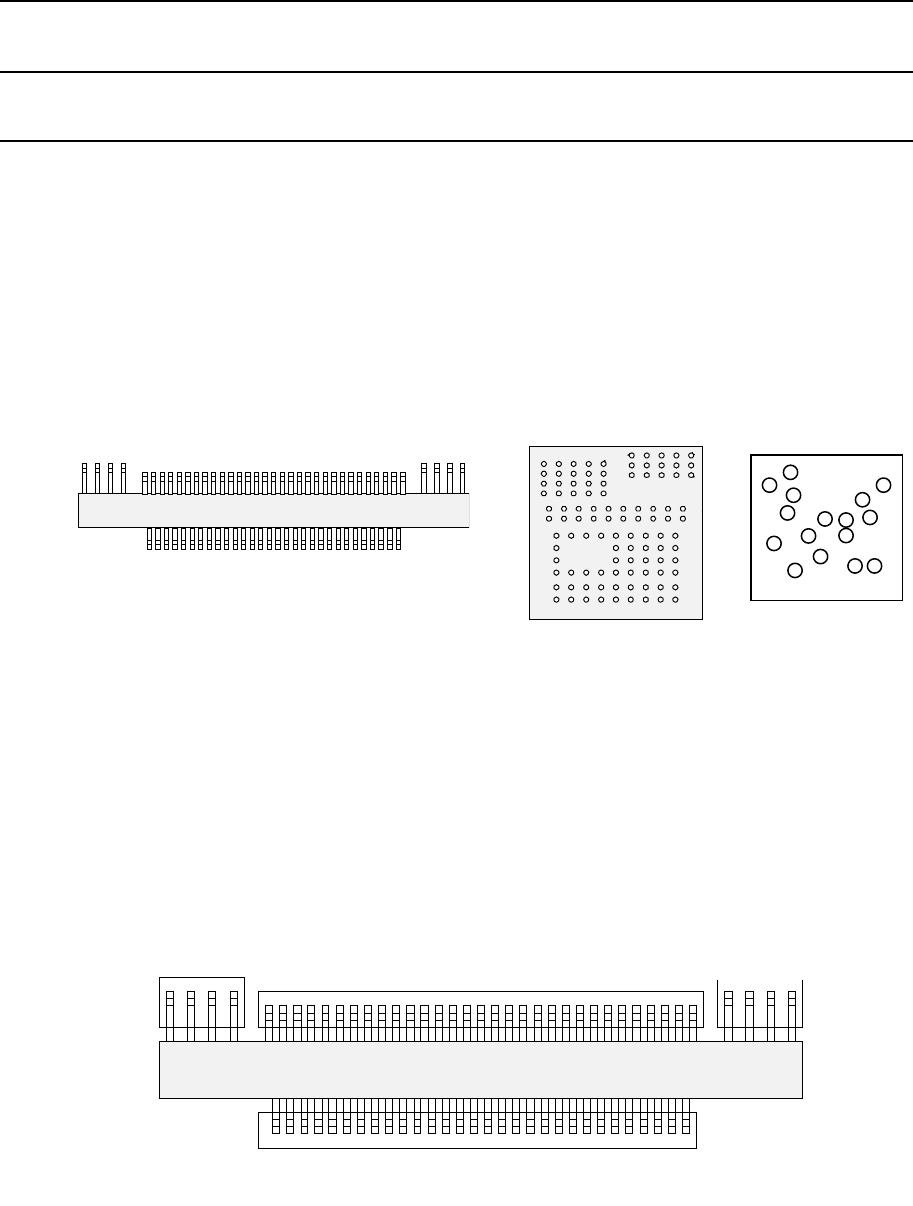

具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元
件(
一般称
多引脚元件
，图6-1-1)和具有多种排列的区域阵列元件(一般称
复合阵列元件
，
图
6-1-2)、在任意位置上配置有球·焊盘的元件等(一般称
随机配置元件
：图6-1-3)、以及
外形有角或边的元件(
外形元件
)，按通用图像元件来对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
图 6-1-1
图 6-1-2 图 6-1-3
相同的识别要素(元件要素)集合被称为“元件要素组”。“
元件要素
(element)”是指一个引脚或
球；
元件要素组
是指大小相同的元件要素（element） (引脚或球)的集合。
通用图像元件，是把排列相同的组作为一个元件要素组，通过对各个元件要素组进行定义，
可求出元件的中心。图6-1-4，是由4个元件要素组构成。
图 6-1-4
引脚元件类(多引脚元件
)
球元件类(复合阵列元件)
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
随机配置元件
仰视图
俯视图
俯视图
第
4 元件要素组
第
3 元件要素组
第
2 元件要素组
第
1 元件要素组
EPU 使用说明书 第 6 章 通用图像元件
6-2
6-1-2 通用图像元件的规格
(1) 数量
· 每1个元件最多可以定义20个元件要素组。
· 每1元件要素组只能指定1种元件要素。
(2) 尺寸规格
元件要素 项目 标准
VCS
54mm
视野
选购件
VCS
27mm
视野
引脚元件要素
间距
0.5
～
22.0mm
0.2
～
11.0mm
引脚宽度
0.22
～
10.0mm
0.08
～
5.0mm
引脚长度
0.4
～
10.0mm
0.14
～
5.0mm
数量
1
～
384
根
/1
个元件要素组
球/平面（焊盘）
元件要素
间距
1.0
～
22.0mm
0.25
～
11.0mm
直径
0.4
～
5.0mm
0.1
～
2.5mm
数量
3
～
6936
根
/1
个元件要素组
元件要素
项目
DFFP
摄像机
列/INS 针 元件要素 间距
0.5
～
11.0mm
宽度
0.2
～
5.0mm
数量
2
～
10000
根／
1
个元件要素组
（最多
1
种元件）
(3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。(请参见「4-1-7-3(8)识别类型」的「3外形
识别元件的识别条件」。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行
识别。
