EPU 使用说明书 第 6 章 通用图像元件 6-6 例 1) 多引脚元件 例 2) 复合阵列元件 3) 版面检查 设定相对于引脚 间距或球间距的中心 偏差的容许范 围。 4) 元件尺寸（元件外 形尺寸） 当为引脚元件时 ，通过输入尺寸，正 确显示元件查 看器 ( 参见 6-3 章 ) 。 ●元件外形：显 示「元件数据」中输 入的值。 ●模板尺寸：输 入模板的尺寸。 ●模板尺寸偏移 量：通过输入模板的 尺寸与模板的 偏移量 , 可更加准…
EPU 使用说明书 第 6 章 通用图像元件
6-5
6-2-1 元件要素组/元件要素格式的制作

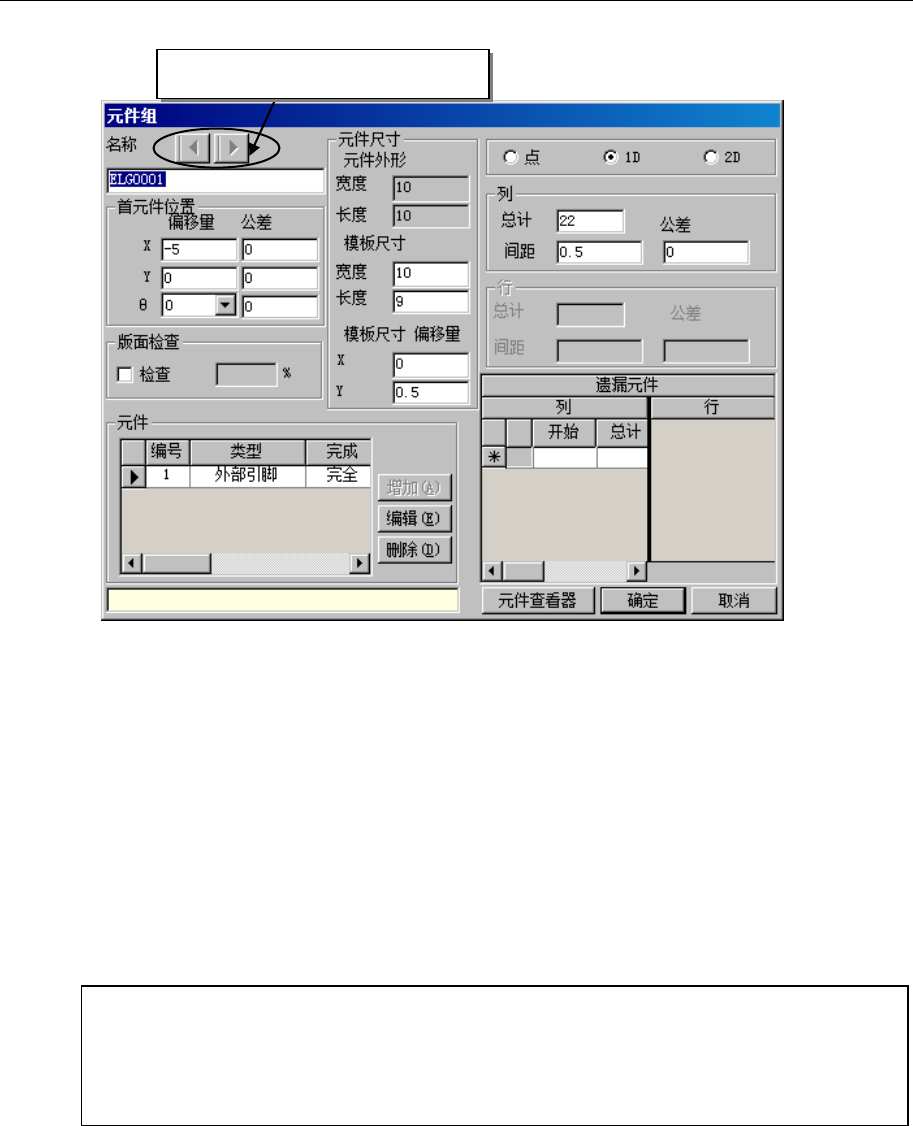

在图6-2-2的画面中单击“追加”按钮，显示如下画面。
图 6-2-3 元件要素组制作画面
1)
名称
：请输入元件要素组名，英文、数字字符最多 32 个。
2)
首元件要素位置
：输入由元件识别中心位置到首元件要素的距离。
●
偏移量
◇X，Y：当为多引脚元件时，输入到首元件要素的顶端中心的距离；当为复合阵列元件
时，要输入到首元件要素中心的距离。
※ 请正确输入尺寸。如果元件要素组之间的尺寸误差超过±0.05mm，则有可
能无法识别。
◇θ： 仅当多引脚元件时输入。引脚在下边时输入“0°”；在右边时输入“90°”；在
上边时输入“180°”；在左边时输入“270°”。
※
首元件要素
· 多引脚元件：和QFP等的考虑方法一样，当元件要素组在下边时为最左、右边时为最
下，上边时为最右，左边时为最上的元件要素。
· 复合阵列元件：为元件要素组左下的元件要素。
●
公差
： 可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。有关
“元件要素”内的所有的“容差”，请使用“0”。
显示上、下一元件要素组数据。
EPU 使用说明书 第 6 章 通用图像元件
6-6

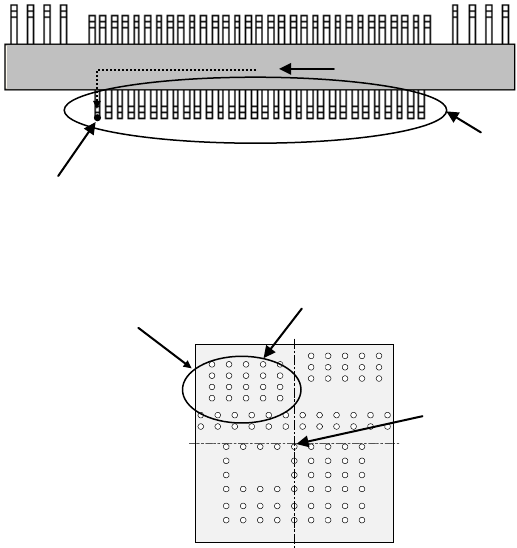

例 1)
多引脚元件
例 2)
复合阵列元件
3)
版面检查
设定相对于引脚间距或球间距的中心偏差的容许范围。
4)
元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见6-3章)。
●元件外形：显示「元件数据」中输入的值。
●模板尺寸：输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量,可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目，若用户不输入，则显示元件外形尺寸。
5)
点、1D、2D
●点：在元件要素组仅有一个元件要素时选择。
●1D：象引脚元件一样，元件要素呈1列排列时选择。
●2D：象BGA元件等，元件要素呈纵横方向排列时选择。
6)
列、行
选择了1D或2D情况时，输入引脚或球的个数和间距。
7)
遗漏元件要素
在元件要素组内有遗漏时，按距离首元件要素近的顺序来设定遗漏信息。毎1列或1行，最
多可设定4个遗漏信息。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
EPU 使用说明书 第 6 章 通用图像元件
6-7
8)
元件要素
输入元件要素信息。

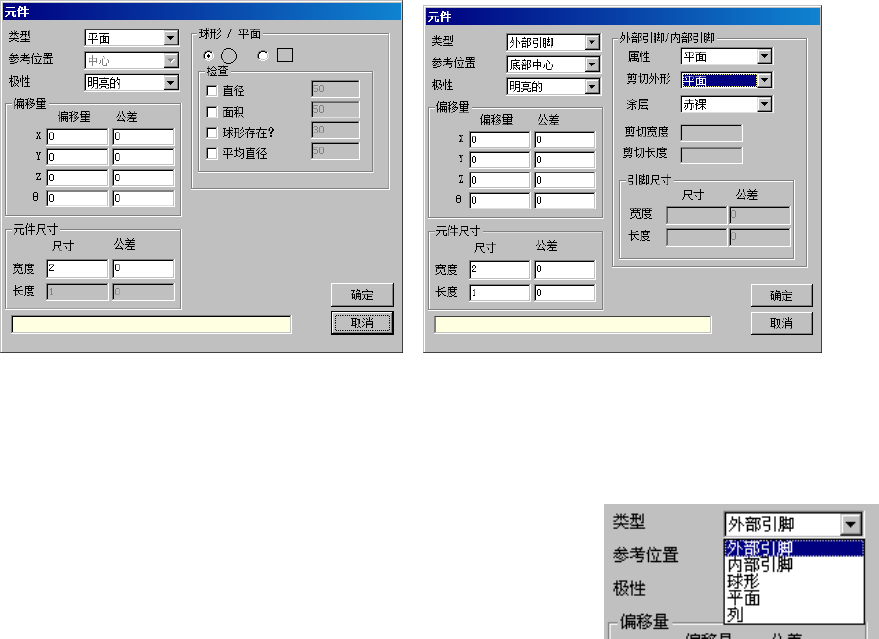

选择了球或平面（焊盘）时的画面 选择了外部引脚或内部引脚时的画面
●类型
选择元件要素的类型。显示一览表根据上页“④”中的
指定而变化(右图为选择了“1D”时)。
◇外部引脚：鸥翼形引脚(QFP 等)。
◇内部引脚：J 形引脚(QFJ 等)。
◇列：有一定高度的球形、平面，或者为插入元件的针
（引线）。
◇标记：因为是标记而非电极，所以不用检查。
◇边：因元件要素形状不规则，只有用边才能取得时。
◇角：因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件要素的基准位置。推荐对引脚元件指定“背面的中心(引脚顶端的中央)”，
对球形元件指定“元件要素的中心(球的中央)”。
●极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
●偏移量
有必要从元件要素组的“首元件要素配置”偏离，进一步矫正时指定。
●元件要素尺寸
输入元件要素的纵、横尺寸。
