EPU 使用说明书 第 6 章 通用图像元件 6-8 ●球形 / 平面（焊盘） 在“类型”中选 择了球形或平面（焊 盘）时显示。 选择球形或平面 （焊盘）的形状。 ( 但现在不进 行形状判别。 ) ●外部引脚 / 内部引脚 在“类型”中选 择了外部引脚或内部 引脚时显示。 ●列 在“类型”中选 择了列时显示。 高度目前没有使 用。 指定是否检查和 判定水平。 ◇ 直径 ：指定直径检查。所有球经过检查，以 其 平均值为基准， 进行的各个球…
EPU 使用说明书 第 6 章 通用图像元件
6-7
8)
元件要素
输入元件要素信息。
选择了球或平面（焊盘）时的画面 选择了外部引脚或内部引脚时的画面
●类型
选择元件要素的类型。显示一览表根据上页“④”中的
指定而变化(右图为选择了“1D”时)。
◇外部引脚：鸥翼形引脚(QFP 等)。
◇内部引脚：J 形引脚(QFJ 等)。
◇列：有一定高度的球形、平面，或者为插入元件的针
（引线）。
◇标记：因为是标记而非电极，所以不用检查。
◇边：因元件要素形状不规则，只有用边才能取得时。
◇角：因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件要素的基准位置。推荐对引脚元件指定“背面的中心(引脚顶端的中央)”，
对球形元件指定“元件要素的中心(球的中央)”。
●极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
●偏移量
有必要从元件要素组的“首元件要素配置”偏离，进一步矫正时指定。
●元件要素尺寸
输入元件要素的纵、横尺寸。
EPU 使用说明书 第 6 章 通用图像元件
6-8
●球形/平面（焊盘）
在“类型”中选择了球形或平面（焊盘）时显示。
选择球形或平面（焊盘）的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示。
●列
在“类型”中选择了列时显示。
高度目前没有使用。
指定是否检查和判定水平。
◇
直径
：指定直径检查。所有球经过检查，以其
平均值为基准，进行的各个球的检查。
◇
面积
：指定面积检查。
◇
球形存在
？：指定检查有无球。
初始值的 30%为可检测出 20%的球剪
切的水平。
◇
平均直径
：以输入的直径为基准，对检查完的
所有球的平均值进行比较检查。
◇
属性
：指定引脚的类型。
◇
剪切外形
：选择引脚顶端被切割时的剪切形状。
平面 U 形剪切 左下剪切 右下剪切
◇
剪切宽度、切割长
：U 形切割、左下切割、右下剪
切时输入(上述的“宽度”与“长度”)。
◇
涂层
：可以指定引脚的涂层类型，当前(Ver1.10)
没有使用。
◇
引脚尺寸
：当使用鸥翼形引脚时，输入与基板接
触的引脚前端部的宽和长。
宽
长
宽
宽
长
长
高度
长度
宽度
引脚
基板
EPU 使用说明书 第 6 章 通用图像元件
6-9

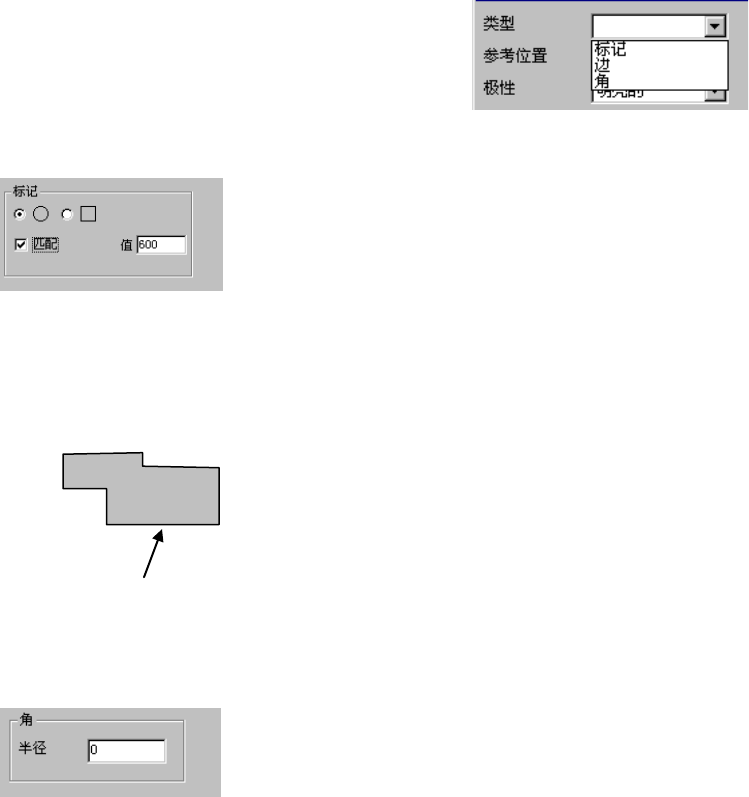

◎在元件要素组中选择了“点”时，
可从右图选择“类型”项目。
●标记
●边
元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件要素组的“首元件要
素配置”的偏移值 θ 中输入“90°”。同样，使用上边时
输入“180°”，使用左边时输入“270° ”。
●角
在“类型”中选择标记时显示左图。
◇
匹配
：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“1200”。 )
在“类型”中选择角时显示。
◇
半径
：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件要素
组的“第 1 元件要素的配置”的“θ”设定为“90”。 同
样，使用右上角时应输入“180”、使用左上角时应输入
“270”。
基准边
