EPU 使用说明书 第 6 章 通用图像元件
6-10
6-2-2 制作扩展列数据格式

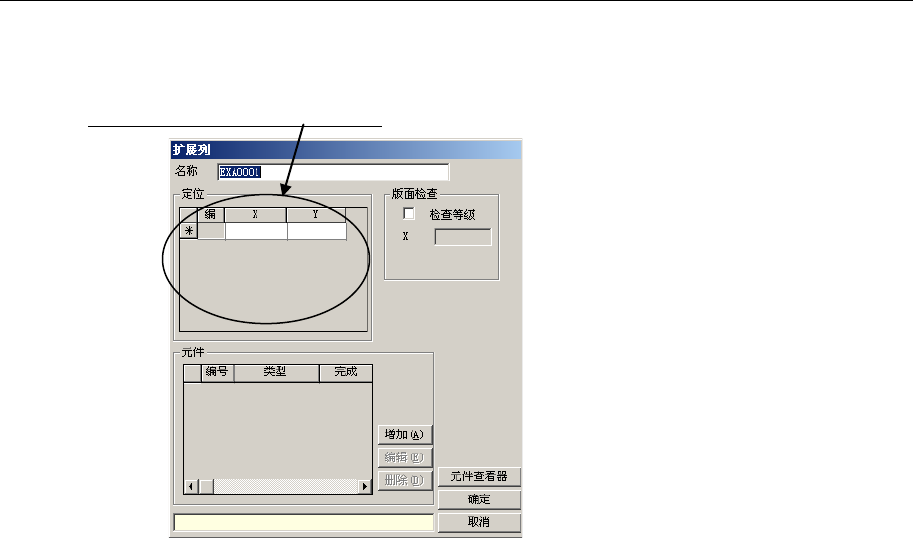

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格
式”，需逐一指定元件要素的X、Y坐标进行配置。
在“定位”上逐一配置元件要素。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
EPU 使用说明书 第 6 章 通用图像元件
6-11
6-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
6-3-1 打开元件查看器
可从以下3处打开「元件查看器」，操作方法及显示内容因打开位置而异。
表 6-3-1「元件查看器
」
的操作与显示内容的差异
打开「元件查看器
」
的位置
要编辑元件要素数据时
显示内容
图像表格画面 必须关闭「元件查看器」
显示所有的元件要素组
元件要素数据画面
无须关闭「元件查看器」
元件要素组画面 仅显示当前的元件要素组
(1)从图像表格画面打开
若是通用图像元件，图像表格画面上会显示[预览]按钮。
图 6-3-1 图像格式[预览]按钮
◇ 点击[预览]按钮,显示如下的对话框。
图 6-3-2 球元件的画面显示例 图 6-3-3 引脚面元件的画面显示例
EPU 使用说明书 第 6 章 通用图像元件
6-12
(2) 从元件（要素）数据画面打开
在元件（要素）数据画面中确认元件要素组数据已完成后，点击「元件查看器」按钮。
图 6-3-4 元件要素数据画面的「元件查看器
」
按钮
(3) 从元件（要素）组画面打开
在元件（要素）组画面中确认元件（要素）数据已完成后，点击「元件查看器」按钮。
图 6-3-5 元件（要素）组画面显示
