EPU 使用说明书 第 6 章 通用图像元件 6- 12 (2) 从元件（要素） 数据画面打开 在元件（要素） 数据画面中确认元件 要素组数据已 完成后，点击「 元件查看器 」 按钮 。 图 6-3-4 元件要素数据画 面的「元件查看器 」 按钮 (3) 从元件（要素） 组画面打开 在元件（要素） 组画面中确认元件（ 要素）数据已 完成后 ，点击 「 元件查看器 」 按钮 。 图 6-3- 5 元件（要素）组画面显示
EPU 使用说明书 第 6 章 通用图像元件
6-11

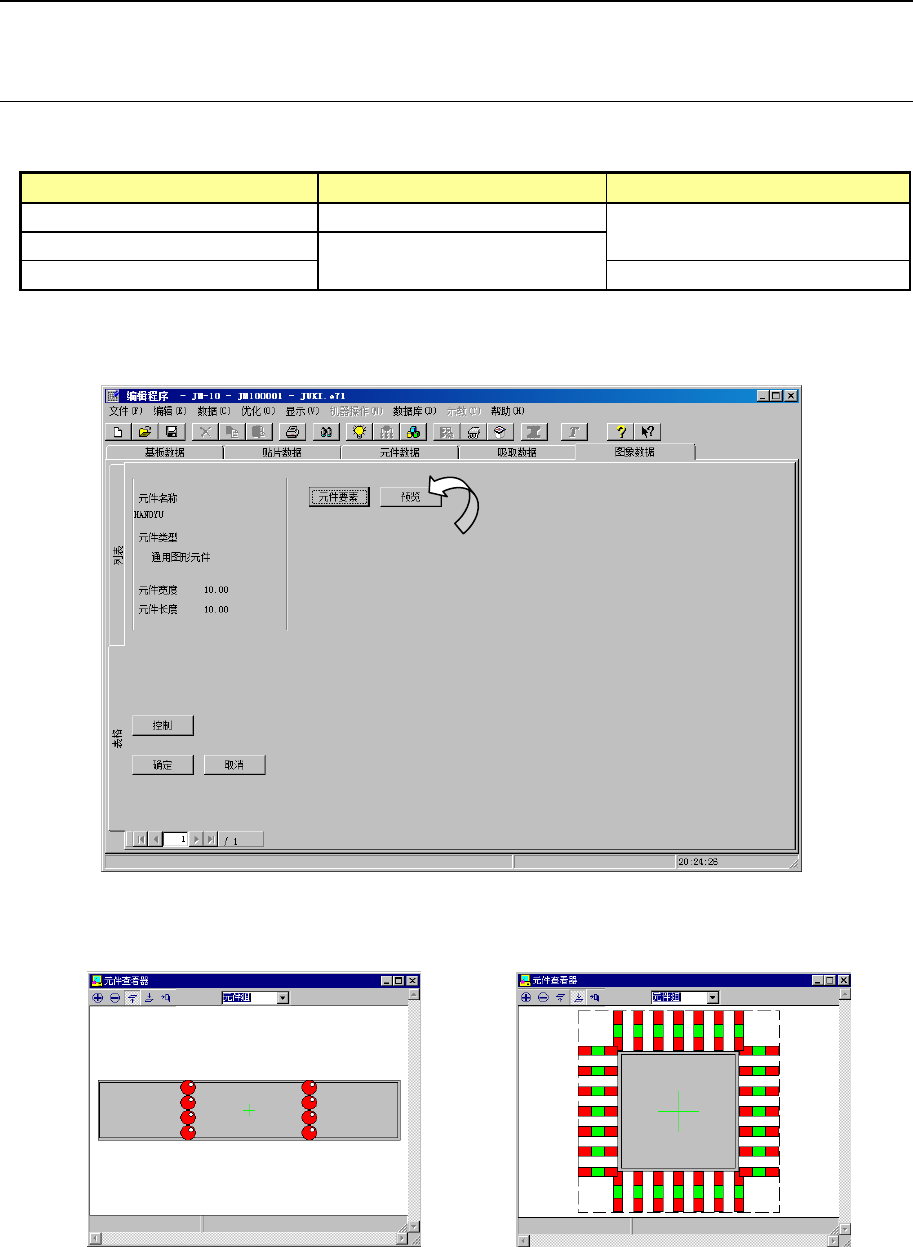

6-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
6-3-1 打开元件查看器
可从以下3处打开「元件查看器」，操作方法及显示内容因打开位置而异。
表 6-3-1「元件查看器
」
的操作与显示内容的差异
打开「元件查看器
」
的位置
要编辑元件要素数据时
显示内容
图像表格画面 必须关闭「元件查看器」
显示所有的元件要素组
元件要素数据画面
无须关闭「元件查看器」
元件要素组画面 仅显示当前的元件要素组
(1)从图像表格画面打开
若是通用图像元件，图像表格画面上会显示[预览]按钮。
图 6-3-1 图像格式[预览]按钮
◇ 点击[预览]按钮,显示如下的对话框。
图 6-3-2 球元件的画面显示例 图 6-3-3 引脚面元件的画面显示例
EPU 使用说明书 第 6 章 通用图像元件
6-12

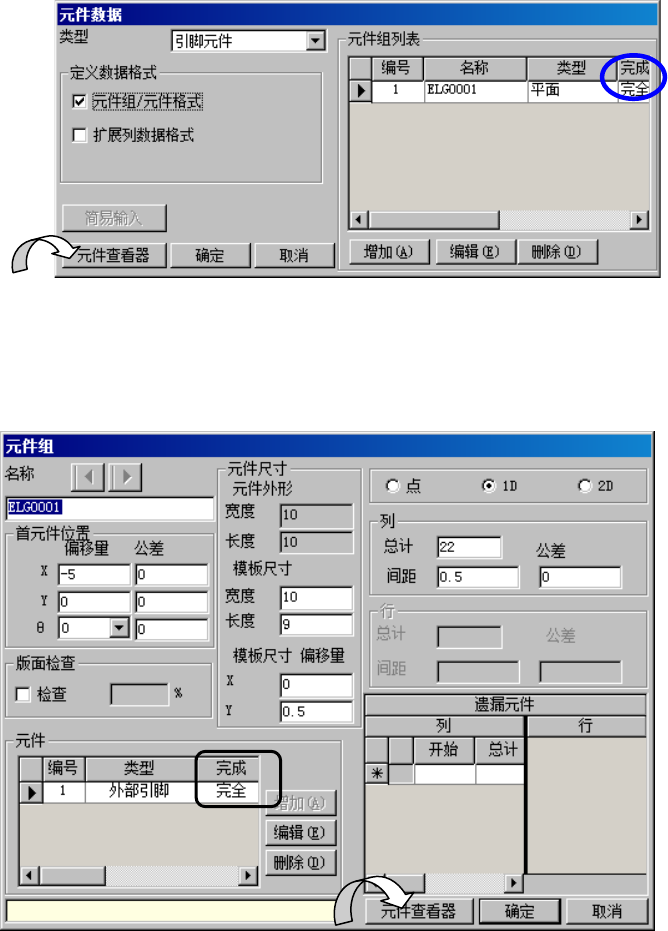

(2) 从元件（要素）数据画面打开
在元件（要素）数据画面中确认元件要素组数据已完成后，点击「元件查看器」按钮。
图 6-3-4 元件要素数据画面的「元件查看器
」
按钮
(3) 从元件（要素）组画面打开
在元件（要素）组画面中确认元件（要素）数据已完成后，点击「元件查看器」按钮。
图 6-3-5 元件（要素）组画面显示
EPU 使用说明书 第 6 章 通用图像元件
6-13

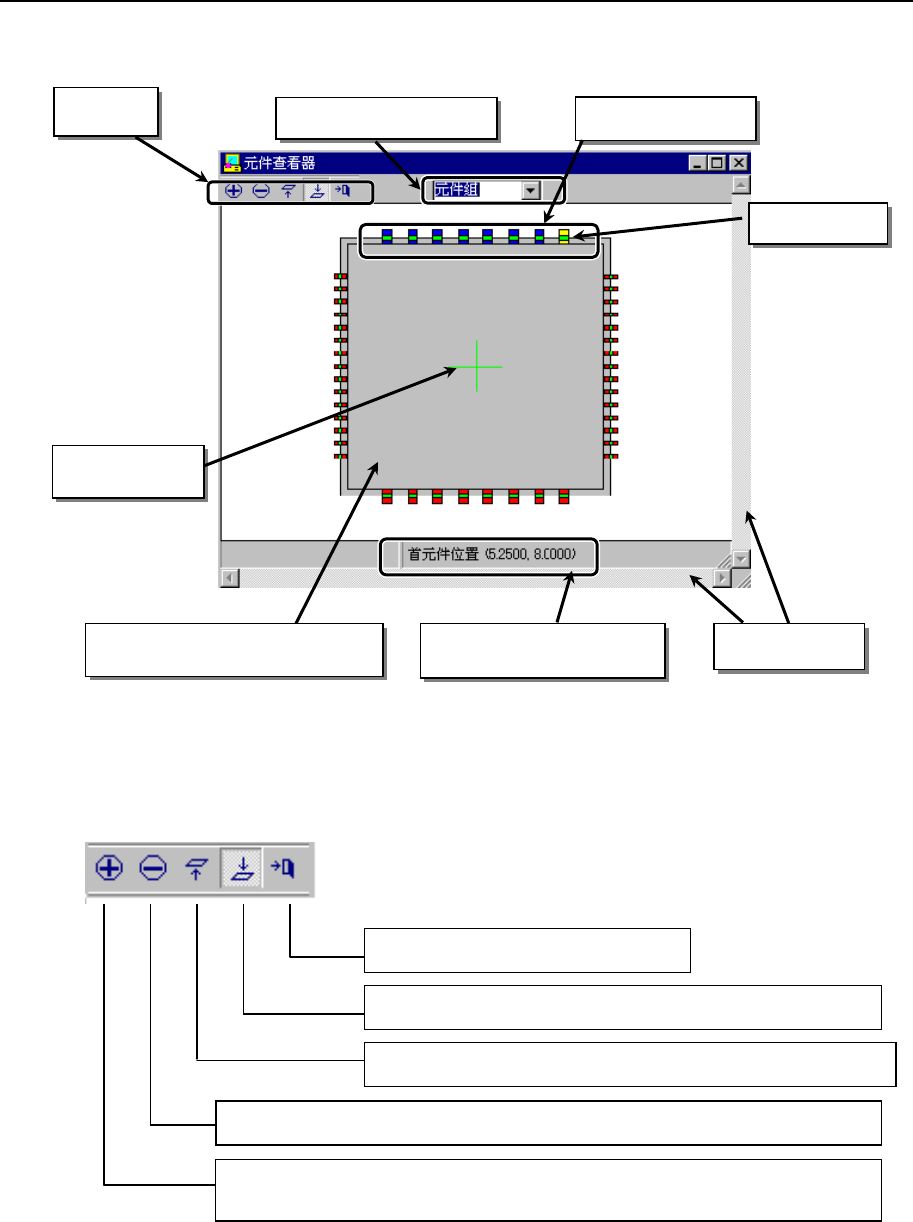

6-3-2 「元件查看器」的使用方法
从
元件要素组选择列表
中选择元件要素组，或用鼠标点击要选择的元件要素组，则选中的
元件要素组显示为蓝色，首元件要素显示为黄色。
图 6-3-6 「元件查看器
」
画面说明
■
工具栏
※ 1
：如果将上面定义的元件要素，用「
元件查看器
」显示从下面看到的图像，或将背面定义的元
件要素，用「元件查看器」显示从上面看到的图像，则有可能看不到元件要素。务请注意。
结束：
关闭察看器。
俯瞰图：
显示从上面所看到的元件的图像。※1
仰视图：
显示从下面所看到的元件的图像。※1
缩小：
点击图标，则按 10%的比例缩小。
放大：
点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件要素组的首
元件坐标
元件要素组选择一览表
工具栏
选中的元件要素组
首元件要素
