EPU 使用说明书 第 6 章 通用图像元件 6- 32 ● 此时，当还有后续元 件要素组时，要 在此处选择追加，同 样输入数据， 定义元件要素组。 示例中包括第 4 元 件要 素 组，因此应 追加定义 4 个元件要 素 组。 将所有这些输入 数据汇总起来 ，则如下所示 ： 图 6-5-10 元件要 素 组名 首元件 要 素 位置 版面 检查 ( 排列 ) 欠缺 元件 要素 元件 要 素 偏移 元件 要 素 尺寸 ( 引脚 形状 ) 切…
EPU 使用说明书 第 6 章 通用图像元件
6-31
⑦ 「切割形状」
指定引脚顶端形状。
除平引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定「切割宽度」「切割
长度」。
· 示例的引脚前端形状平整，
在「切割形状」中选择平面引脚。
⑧ 「涂层」
由于目前不使用，因此设定为“裸”。
⑨ 「切割宽度」
由于目前不使用，因此设定为“0(零)”。
⑩ 「切割长度」
在切割形状中指定平引脚以外时设定。
输入从引脚顶端开始的引脚形状不平坦部分的长度。
· 示例的引脚顶端形状平整，
「切割长度」：设定为“0(零)”。
11 「脚大小」
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
「脚大小」
「宽度」：0.2(与引脚宽度相同)
「长度」：0.4
● 经过上述步骤便完成了元件要素的数据输入，选择右下角的「OK」，可返回「元件要素组」
画面。
● 至此，第 1 元件要素组的定义已完成，选择右下角的「OK」，可返回「扩展图像」画面。
EPU 使用说明书 第 6 章 通用图像元件
6-32
● 此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。
示例中包括第4元件要素组，因此应追加定义4个元件要素组。
将所有这些输入数据汇总起来，则如下所示：

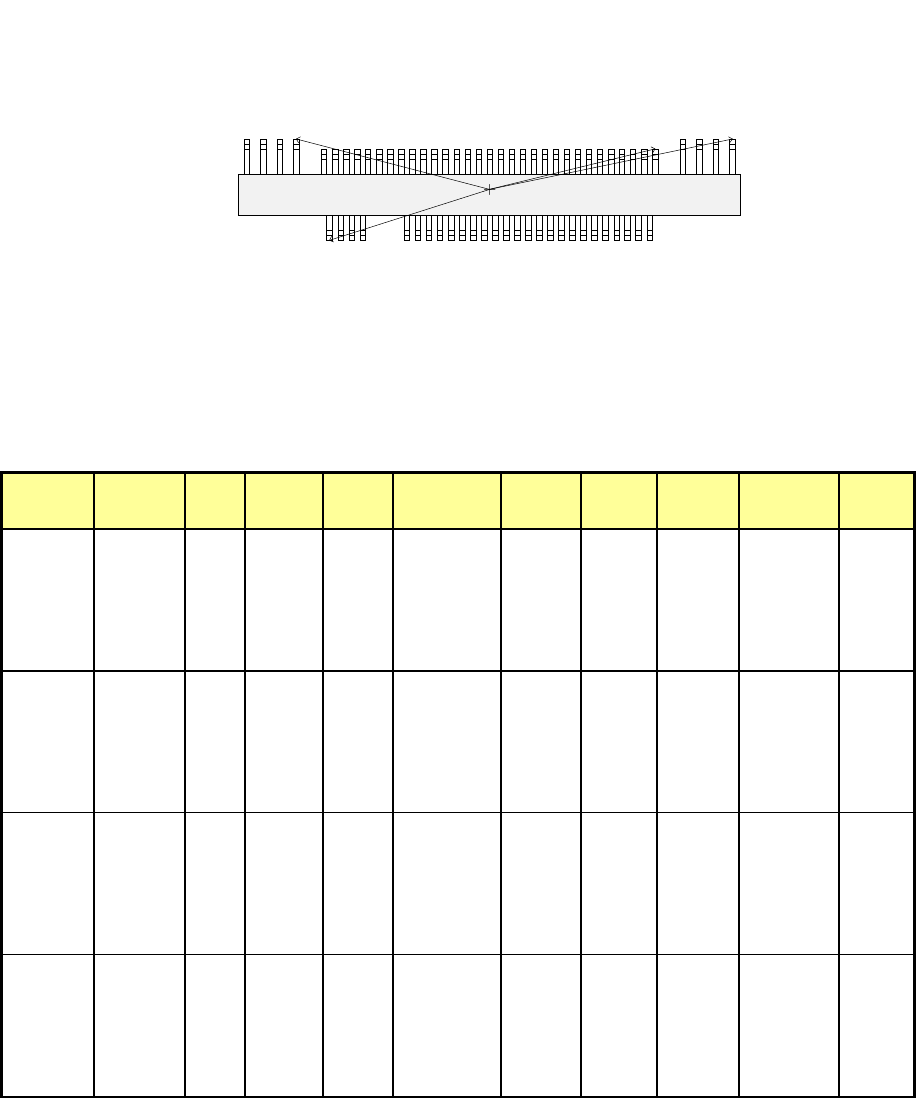

图 6-5-10
元件要
素组名
首元件要
素位置
版面
检查
(排列) 欠缺 元件要素
元件要
素偏移
元件要
素尺寸
(引脚
形状)
切割 脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
类型：
外部引脚
基准位置
：下面中心
元件要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：裸
切割宽度：0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为 0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外部引脚
基准位置
：下面中心
元件要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层： 裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为 0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ25%
レ 1D
列数：31
列间距
：0.5
容差：0
类型：
外部引脚
基准位置
：下面中心
元件要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层： 裸
切割宽度：0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为 0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外部引脚
基准位置
：下面中心
元件要素
属性：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层： 裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为 0
所有元件要素组的定义完毕后，选择左下角的「OK」，完成扩展图像数据的输入。
Top View
第 4 元件要素组
(X,Y):(
-9.5.0,5.1)mm
方向
(θ):180°
间距：
0.5mm，4 根
引脚长度：
1.2mm
引脚宽度：
0.4mm
鸥翼形引脚，顶端平板
脚长度：
0.6mm
脚宽度：
0.4mm
第 3 元件要素组
(X,Y):(7.5,4.9)mm
方向
(θ):180°
间距：
0.5mm，31 根
引脚长度：
1.0mm
引脚宽度：
0.2mm
鸥翼形引脚，顶端平板
脚长度：
0.4mm
脚宽度：
0.2mm
第 1 元件要素组
(X,Y):(
-7.25，-
5.1)mm
方向
(θ):0°
间距：
0.5mm，30 根
引脚长度：
1.0mm
引脚宽度：
0.2mm
鸥翼形引脚，顶端平板
脚长度：
0.4mm
脚宽度：
0.2mm
第 2 元件要素组
(X,Y):(13.31,5.1)mm
方向
(θ):180°
间距：
1.27mm，4 根
引脚长度：
1.2mm
引脚宽度：
0.4mm
鸥翼形引脚，顶端平板
脚长度：
0.6mm
脚宽度：
0.4mm
EPU 使用说明书 第 6 章 通用图像元件
6-33
6-5-2 球元件类（元件要素组/元件要素格式）
本节将对球元件类(复合阵列元件)的数据制作步骤进行说明。
(1) 扩展图像画面
· 在「元件类型」中选择球元件类型。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览表」中选择追加。
(2) 元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
所谓复合阵列元件是指尺寸不同或带有不同间距球/平面（焊盘）的区域阵列元件。
即使是同一电极，但间距不同的元件，作为EG(元件要素组，区域)也必须分别设定。 所谓同一
电极是指相同大小、相同形状的电极。

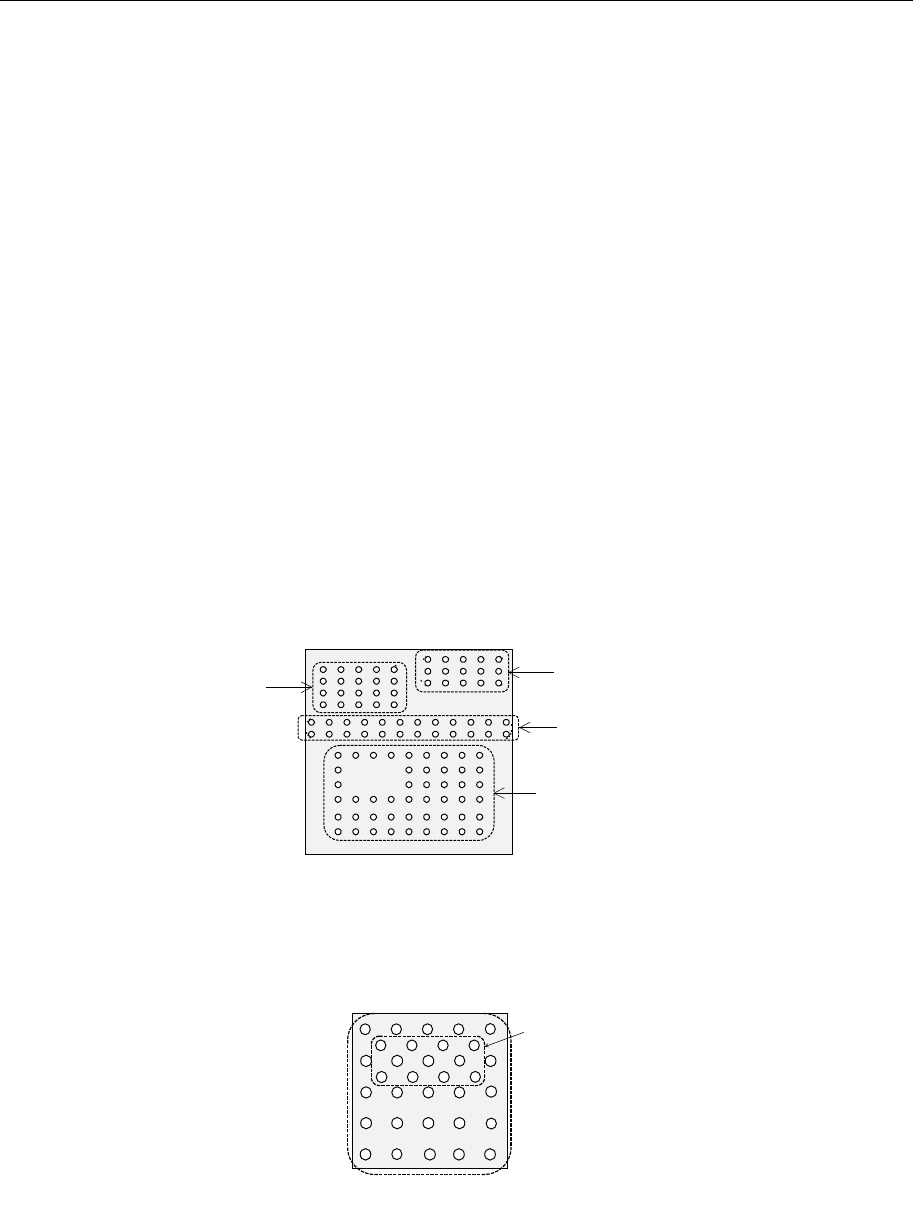

(图6-5-11)中，作为示例给出了由4个元件要素组(EG)构成的复合阵列元件。
● 用此元件说明数据制作步骤。
第2、3元件要素组虽然是具有相同尺寸、相同间距的排列，但由于各列相互偏移配置，因
此应作为另一元件要素组。
与区域阵列元件(BGA，FBGA)相同，复合阵列元件的形态以Bottom View(内)为基准。
图 6-5-11
如(图6-5-12)所示，在有一部分交错排列时，应分为2个方格排列的组进行定义。
图 6-5-12
Bottom View
第 3 元件组
第 4 元件组
第 2 元件组
第 1 元件组
元件组 1
元件组 2
元件要素组
2
元件要素组
1
第
1 元件要素组
第
2 元件要素组
第
4 元件要素组
第
3 元件要素组
