EPU 使用说明书第 6 章通用图像元件

6-44

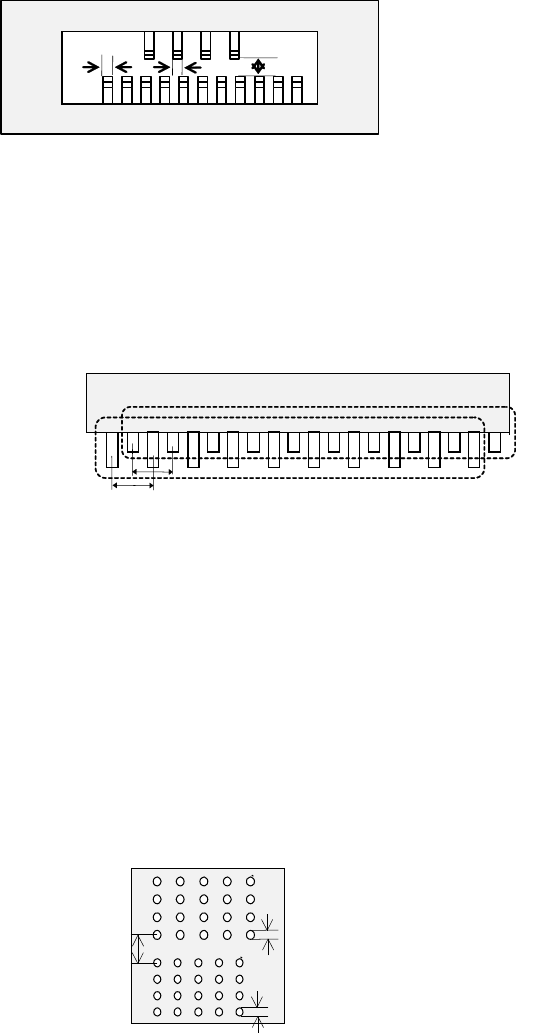

· 在引脚的长度方向上有其他引脚组的情况下，必须定位在离开 1 个引脚宽度，且相隔 1mm

以上的位置。

W1 ：元件要素组 1 间距

W2 ：元件要素组 2 间距

L ：元件要素组间的引脚长度

方向的距离

应为 L≥W1

且 L≥W2 且 L≥1mm。

Ｌ

· 在有多个引脚组的情况下，无论是定义所有的引脚组还是只定义某个引脚组进行识别，都

必须满足上述邻接条件。

· 对于引脚长度不一的连接器来说，可分别仅对长引脚组或仅短引脚组进行定义，此时，即

使引脚组区域相互重叠，只要引脚不相互重叠，便可进行指定，而无需考虑上述邻接条件，

除非引脚弯曲重叠，否则即可识别。

第 2 元件要素组

间距 1

间距 2

第 1 元件要素组

· 若在引脚组内只指定一部分引脚，则无法保证识别。

· 1 个引脚不能在不同的引脚组中定义。另外，也不可进行引脚相互重叠的定义。请务必注

意，弄错引脚间距、引脚个数以及引脚宽度有时会完成这样的定义。

· 在引脚·元件要素的元件要素类型中，不能指定内部引脚。若指定，则无法保证识别。

(4). 球元件类的限制事项

· 若相同尺寸的球存在 3 个以上，那么，球形组必须至少存在 1 个以上。

· 在相近尺寸的球/平面(直径不到 1.5 倍)组接近时，各中心必须处在离开球/平面直径 2 倍

以上的位置上。

D1 ：元件组 1 的球面径

D2 ：元件组 2 的球面径

L ：球面中心间的距离

当 D1≤1.5D2 或 D2≤1.5D1 时

应 L≥2D1 且 L≥2D2。

Ｌ

· 在有多个球组的情况下，无论是定义所有的球组还是只定义某个球组进行识别，都必须满

足上述邻接条件。

：元件要素组 1 的球面径

：元件要素组 2 的球面径

：球面中心间的距离

EPU 使用说明书第 6 章通用图像元件

6-45

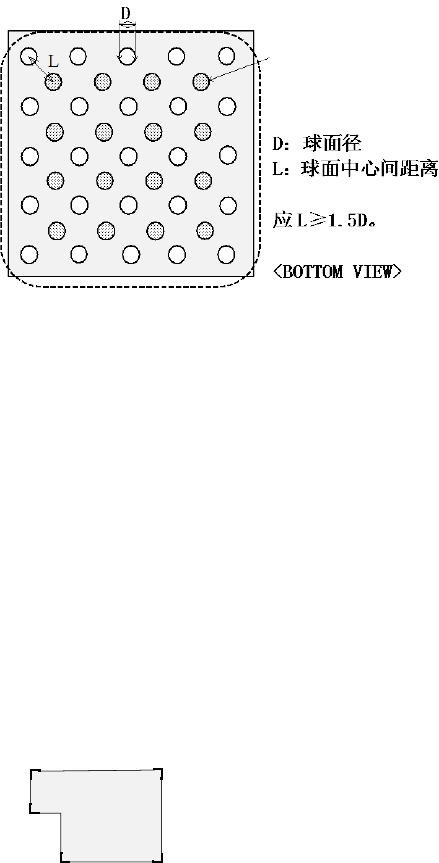

· 交错排列的 BGA 等可定义为 2 个方格的球组，此时，即使球组区域相互重叠，也可以进行

指定，但球不许相互重叠，而且各球中心的相互距离也必须离开各直径的 1.5 倍以上。

· 若在球组内只指定一部分球，则无法保证识别。

· 直径检测精度处在直径±50%以下时，可识别的间距与可识别的球直径将会受到很大的限制。

· 四方形平面必须是正方形。(但长方形的平面其引脚宽度与长度的比在 1:1 以下时，有可能

作为引脚来识别。)

· 1 个球不能在不同的球组中定义。另外，也不可进行球相互重叠的定义。即使弄错球间距、

球行列数以及球直径有时也会成为这样的定义，请务必注意。

(5) 外形元件类的限制

· 指定 1 种引脚和球以外的元件要素 (角、边、标记)时，必须指定 2 处以上。单独指定其他

类型的元件要素时，除了边之外，只能指定 1 处。

· 角最多可指定 4 处，具有相同指定角度(θ偏移)的角只能指定 1 个。

虽然θ0°的角有 2 个，

但是只能指定 1 个。

θ270°角

θ0°角 2

θ0°角 1

θ90°角

θ180°角

元件要素组 2

元件要素组 1

EPU 使用说明书第 6 章通用图像元件

6-46

· 有相邻近的相同指定角度(θ偏移)的角或有角的元件要素(引脚、四方形平面、四方形标记)

时，必须用标准 VCS 换算使角离开 4mm 以上。

· 边最多可指定 4 个边，但具有相同指定角度(θ偏移)的边只能指定 1 个。在最外周边的情

况下，长度必须为元件尺寸的 1/2 以上。仅在指定边时才必须包括正交的 2 边。

θ0°与 270°的边各有 2 个，

但是只能指定 1 个。

θ270°边 1

θ0°边 2

θ0°边 1

θ90°边

θ180°边

θ270°边 2

· 设定的元件要素直线部分按标准 VCS 换算，必须在 4.0mm（±2.0mm 以）上。

（27mm 视野摄像机（OP）： 2.0mm）

· 若是元件内侧黑，则边部分的厚度必须在 0.3mm 以上

· 标记最多可指定 3 个。

· 孔也可指定圆形标记的极性反转(暗)，但图像必须映照成规则的圆形。(请注意，用透射照

明识别厚元件时，孔有时不能映照成规则的圆形。)

· 有邻近的尺寸相同的标记或有相同形状相同尺寸的元件要素 (球、球形平面)时，必须用标

准 VCS 换算使标记离开 5mm 以上。

(6) 通用图像元件数据格式利用时的注意事项

· 请将其适用于有位置精度时，且必须识别的元件要素组(尤其是引脚)。

若将其用于位置精度偏差较大的元件要素组(尤其是引脚)，则易于出现识别错误。
